NX 버스에 전원을 공급하고 싶습니다. NX 시리즈 시스템 유닛은 어떤 경우에 사용하나요?

NX 시리즈의 CPU 유닛이나 NX 커플러 유닛에 NX 유닛을 연결할 경우, 유닛을 작동시키는 전원 및 해당 유닛에 연결하는 기기의 I/O 전원으로 사용하는 두 개의 전원 등이 필요합니다.

・NX-PD 유닛(NX 유닛 전원 추가 공급): NX 유닛을 작동시키는 전원을 공급하는 유닛
・NX-PF 유닛(I/O 전원 추가 공급): NX 유닛의 I/O 전원을 공급하는 유닛
・NX-PC 유닛(I/O 전원 연결): NX 유닛의 I/O 전원 배선에서 단자 수가 부족한 경우에 사용하는 유닛
・NX-TBX 유닛(쉴드 연결): 외부 기기 배선의 쉴드를 일괄 접지할 때 사용하는 유닛

아래에 구성 예를 보여줍니다.

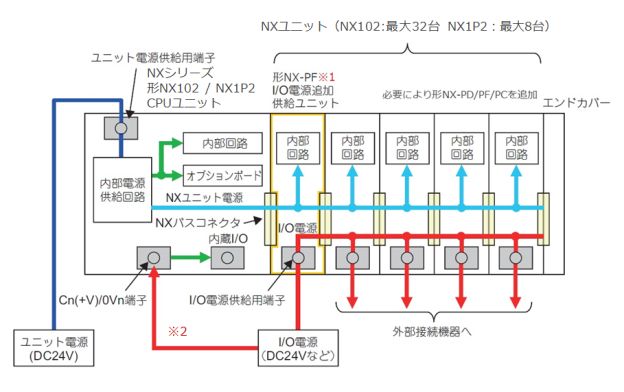

■NX102 / NX1P2 / NX502 CPU 유닛 구성 예
NX102 등의 CPU 유닛을 사용할 경우, 유닛 전원은 CPU 유닛 측에서 공급됩니다.
따라서 NX 유닛의 소비 전력 합계가 CPU 유닛의 NX 유닛 전원 공급 가능 전력을 초과하는 경우 NX-PD 유닛이 필요합니다.
마찬가지로, I/O 전원 추가 공급 유닛으로 공급 가능한 용량을 초과하는 경우 NX-PF 유닛을 추가해야 합니다.

※1
NX102, NX1P2, NX502에 NX I/O 유닛을 장착할 경우, I/O 전원 공급용으로 반드시 NX-PF 유닛이 필요합니다.
※2
NX102, NX502에는 CPU 유닛의 I/O 전원 공급용 단자: Cn(+V)/0Vn 단자가 없습니다.

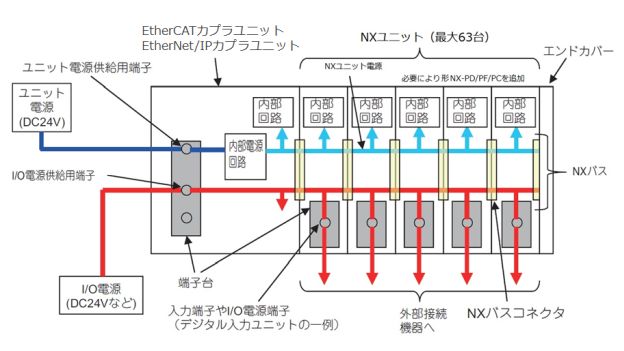

■EtherCAT 커플러 유닛 NX-ECC / EtherNet/IP 커플러 유닛 NX-EIC 구성 예
커플러 유닛의 연결 단자에는 유닛 전원, I/O 전원 단자가 있습니다.
NX 유닛의 소비 전력 합계가 커플러 유닛의 NX 유닛 전원 공급 가능 전력을 초과하는 경우, NX-PD 유닛을 추가해야 합니다.
마찬가지로, I/O 전원 단자로부터 공급 가능한 용량을 초과하는 경우 NX-PF 유닛을 추가해야 합니다.
