CS/CJ/CP 시리즈에서 UM(사용자 프로그램 메모리) 사용량 및 여유 용량을 확인하는 방법을 알려주세요.

CS/CJ/CP 시리즈의 UM 용량은 CX-Programmer Ver. 3.0 이후의 [표시]－[메모리 표시]에서 확인할 수 있습니다.

메모리 표시 대화 상자를 표시하면 선택한 PLC 내 UM의 사용량, 여유 용량 및 그 합계가 표시됩니다. PLC 내 UM 사용량이나 여유 용량을 표시하려면 프로그램을 업로드한 후 수행하십시오.
CS/CJ/CP 시리즈는 스텝 단위로 표시되며, 그 외 PLC 기종은 워드 단위로 표시됩니다.
회로가 컴파일 오류 상태에서 메모리 표시 대화 상자를 표시하면 (추정치)라는 표시가 붙습니다.

■ 기능 블록 미지원 기종

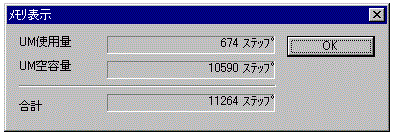

・PLC 기종이 CP1E 이외의 PLC일 때


UM 사용량 : 프로그램이 사용 중인 UM 용량
UM 여유 용량 : UM의 여유 용량
합계 : 전체 UM 용량

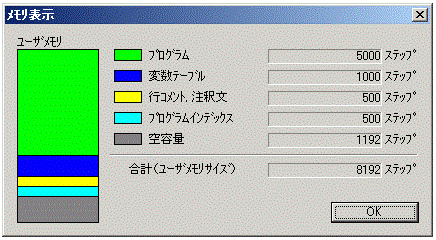

・PLC 기종이 CP1E일 때


프로그램 : 프로그램이 사용 중인 UM 용량
변수 테이블 : 변수 테이블이 사용 중인 UM 용량
행 주석, 주석문 : 행 주석, 주석문이 사용 중인 UM 용량
프로그램 인덱스 : 프로그램 인덱스가 사용하는 UM 용량
사용 가능 용량 : UM의 사용 가능 용량
합계(사용자 메모리 크기) : 전체 UM 용량

■ 기능 블록 지원 기종
기능 블록 지원 기종에서는 위에 더해 기능 블록의 사용량, 여유 용량과 그 합계, 그리고 기능 블록 정의의 사용 수, 미사용 수, 최대값이 표시됩니다.
프로그램별 메모리 사용량은 프로그램의 속성에서 확인할 수 있습니다.

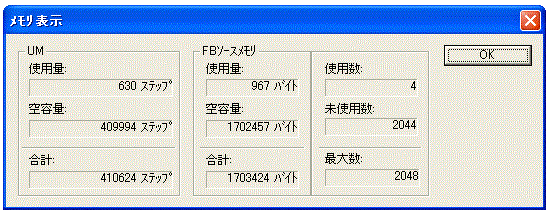

・PLC 기종이 CJ2M 이외의 CS/CJ 시리즈(유닛 Ver.3.0 이후), CP1L-E 이외의 CP 시리즈, FQM1, NSJ인 경우


사용량 : FB 소스 메모리 사용량(기능 블록 정의 소스 코드 크기)
사용 가능 용량 : FB 소스 메모리의 사용 가능 용량
총합 : FB 소스 메모리의 전체 용량
사용 개수 : 생성한 기능 블록 정의 개수 또는 SFC 프로그램에서의 액션 프로그램/전환 프로그램/서브 차트 사용 개수
※ SFC 프로그램을 작성 중인 경우, (SFC: )로 표시되며 SFC에서의 사용 수가 표시됩니다.
미사용 수 : 함수 블록 정의의 미사용 수
최대 수 : 기능 블록 정의의 최대 수

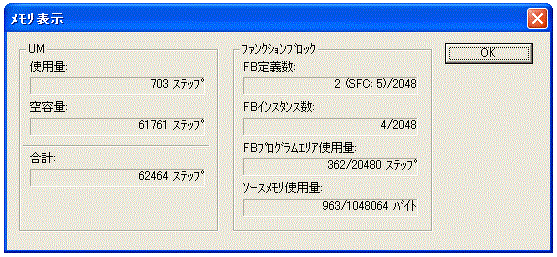

・PLC 기종이 CJ2M, CP1L-E일 때


FB 정의 수 : 생성한 기능 블록 정의 수 또는 SFC 프로그램에서 액션 프로그램/전환 프로그램/서브 차트의 사용 수/최대 수
※ SFC 프로그램을 작성 중인 경우, (SFC:)로 표시되며 SFC에서의 사용 수가 표시됩니다.
FB 인스턴스 수 : 프로그램에 붙여넣은 FB 인스턴스 수/최대 수
FB 프로그램 영역 사용량: 기능 블록 정의 및 인스턴스가 FB 프로그램 영역을 소비하는 스텝 수/FB 프로그램 영역 용량
(FB 프로그램 영역 용량을 초과한 경우 초과분은 UM 용량을 소비합니다)
※ 각 기능 블록 정의의 용량은 각 기능 블록을 마우스 오른쪽 버튼으로 클릭하여 [속성]｜[메모리]에서 확인할 수 있습니다.
소스 메모리 사용량: FB 소스 메모리 사용량(기능 블록 정의의 소스 코드 크기)
