CX-Programmer에서 사용할 수 있는 변수와 모니터 방법에 대해 알려주세요.

■변수의 데이터 유형에 관하여
데이터형이란 변수가 표현하는 값의 형식과 범위를 특정하는 속성입니다.

데이터형의 종류에 따라 해당 변수를 선언할 때 확보되는 메모리 크기가 다릅니다.
메모리 크기가 클수록 표현할 수 있는 값의 범위가 넓어집니다.
또한 명령어의 입력/출력/입출력 변수의 데이터 유형은 명령어마다 정해져 있습니다.
명령어의 인자인 입력/출력/입출력 매개변수의 데이터형은 해당 입력/출력/입출력 변수의 데이터형에 맞춰 설정하십시오.

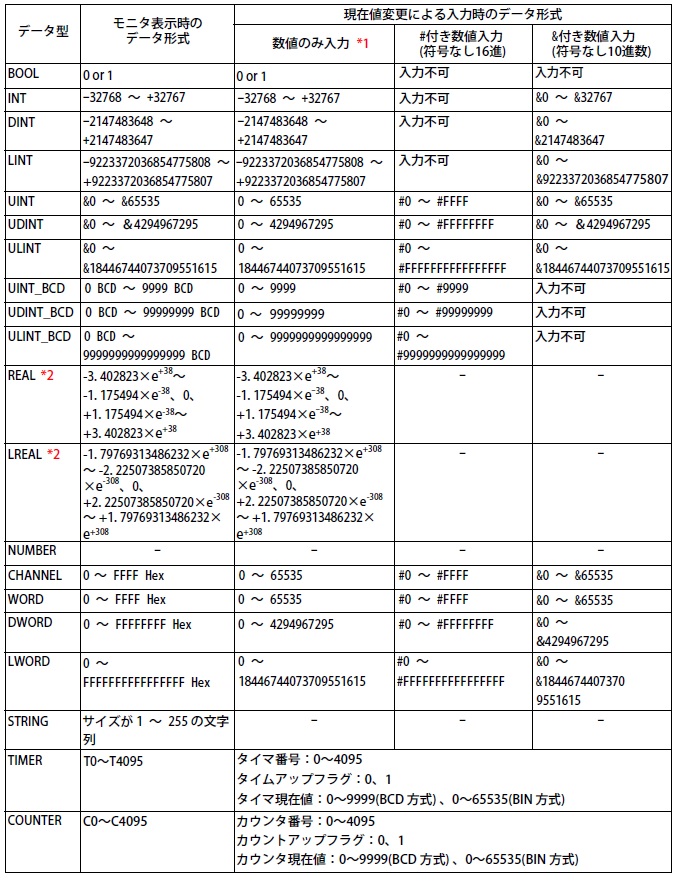

CX-Programmer에서 사용할 수 있는 기본 데이터 유형은 20가지입니다. 각각의 사양은 다음과 같습니다.
숫자를 입력할 때, #이 붙은 것은 16진수, &이 붙은 것은 부호 없는 10진수, +/-가 붙은 것은 부호 있는 10진수로 처리됩니다.


*1 입력 시에는 #이나 & 등의 기호를 붙여 부호 없는 16진수나 10진수로 입력하는 방법 외에도, 필요에 따라 +/- 부호를 붙여 숫자만으로 입력하는 방법이 있습니다. 부호 없는 경우 +로 인식됩니다.
*2 e를 생략하고 입력하면 e0로 간주됩니다.


자세한 내용은 아래 매뉴얼을 참조하십시오.
CX-Programmer Ver.9.□ 오퍼레이션 매뉴얼 (SBCA-337) 　4-15장 변수를 사용한 프로그래밍을 확인해 주십시오.
매뉴얼 다운로드는 무료 회원 가입 및 로그인이 필요합니다.

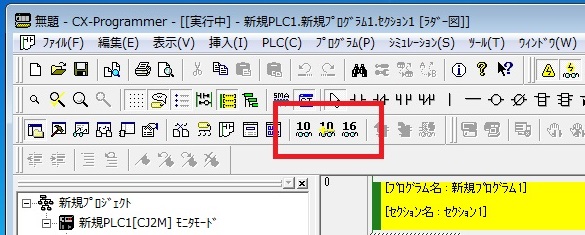

■변수 모니터 방법에 대해
CX-Programmer의 래더 모니터나 워치 윈도우에서 변수 모니터링이 가능합니다.
툴바의 아래 버튼이 눌려 있지 않은 상태에서는 변수에서 정의된 형식으로 모니터링합니다.
아래 버튼을 선택하면 표시를 10진수, 부호 있는 10진수, 16진수로 강제 전환하여 모니터링할 수 있습니다.

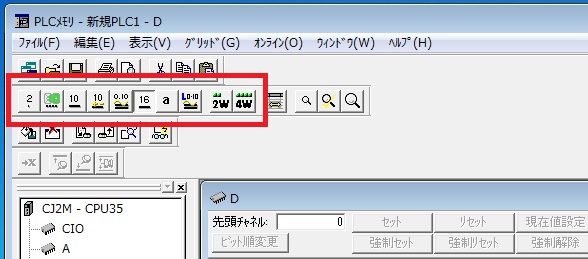

■PLC 메모리 모니터링 방법
PLC 메모리를 사용하면 1W(워드), 2W, 4W 데이터를 변수의 형식과 무관하게 이진수, BCD, 10진수, 부호 있는 10진수, 부동 소수점, 16진수, 텍스트(ASCII), 배정밀도 부동 소수점 등으로 전환하여 모니터링할 수 있습니다.
툴바의 아래 버튼으로 전환해 주십시오.
