Sysmac Studio에서 사용할 수 있는 변수와 모니터 방법에 대해 알려주세요.

■ 변수의 데이터 유형에 관하여
데이터형이란 변수가 표현하는 값의 형식과 범위를 특정하는 속성입니다.

데이터 유형의 종류에 따라 해당 변수를 선언할 때 확보되는 메모리 크기가 다릅니다.
메모리 크기가 클수록 표현할 수 있는 값의 범위가 넓어집니다.
또한 명령어의 입력/출력/입출력 변수의 데이터형은 명령어마다 정해져 있습니다.
명령어의 인자인 입력/출력/입출력 매개변수의 데이터형은 해당 입력/출력/입출력 변수의 데이터형에
맞춰 설정하십시오.

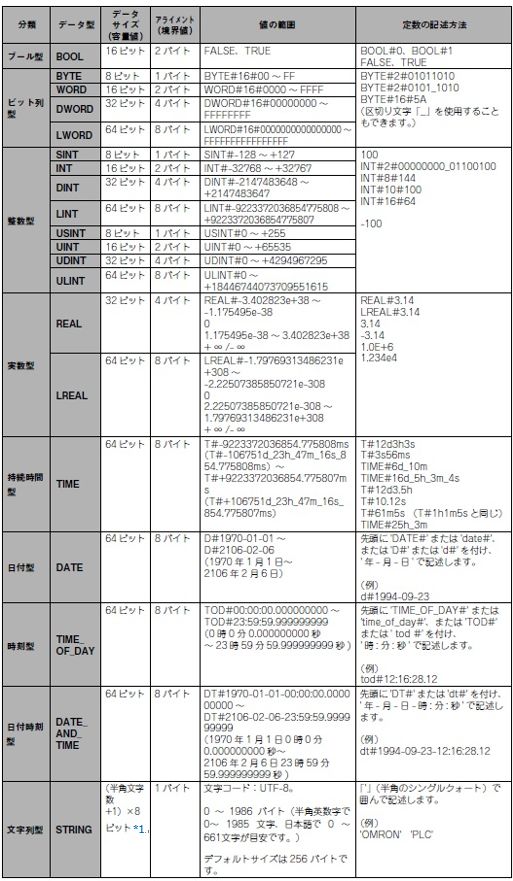

Sysmac Studio에서 사용할 수 있는 기본 데이터 유형은 20가지입니다.
각 사양은 아래 표를 참조하십시오.
또한, 아래 표의 '데이터 크기(용량 값)' 및 '정렬(경계 값)'의 의미는 다음과 같습니다.
・데이터 크기(용량 값): 실제 값의 용량입니다.
・정렬(경계값): 메모리를 확보할 때의 단위입니다.

기본적인 상수의 기술 형식(문자열형 제외)은 【데이터형#(진수#)데이터】가 됩니다.
진수＃을 생략한 경우, 10진수로 처리됩니다.
데이터형#과 진수#을 모두 생략하면 DINT형의 10진수로 처리됩니다.

*1 문자열의 끝에는 NULL(1바이트)이 붙습니다.
따라서 처리할 최대 문자 수 +1 문자 분량의 메모리를 확보하십시오.
　예를 들어, 반각 영숫자의 최대 문자 수가 10인 경우, 11자 분량(11바이트)의 STRING형 변수를 정의하십시오.

자세한 내용은 아래 매뉴얼을 참조하십시오.
NJ/NX 시리즈 CPU 유닛 사용자 매뉴얼 소프트웨어 편 (SBCA-467)
4-15장 변수를 사용한 프로그래밍을 확인하십시오.
매뉴얼 다운로드에는 무료 회원 가입 및 로그인이 필요합니다.

■변수 모니터 방법
Sysmac Studio의 래더 윈도우나 워치 윈도우에서 변수를 모니터링할 수 있습니다.

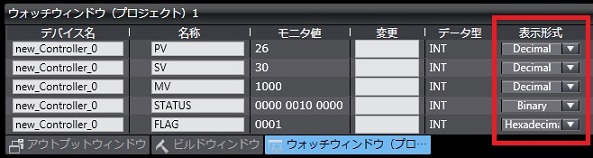

워치 윈도우에서는 아래의 표시 형식을 전환함으로써 데이터 유형에 대응한 기수 표시가 가능합니다.
또한 표시 형식의 초기 설정은 변수마다 정해진 기본 표시 형식으로 되어 있습니다.


워치 윈도우에서의 모니터링 및 현재값 변경 방법은 다음과 같습니다.
①워치 윈도우를 표시합니다.
　→[표시]-[워치 윈도우]를 선택합니다.
② 모니터링할 변수명을 입력합니다.
　→ 표시된 워치 윈도우의 [명칭]에 변수명을 입력합니다. *2
　　또는 글로벌/로컬 변수 테이블, 래더/ST 언어 모니터상의 명령어나 FB 인스턴스 등에서 드래그 앤 드롭으로도 등록 가능합니다.
③ 현재값을 변경하려면 래더/ST 언어 모니터의 변수 상 또는 워치 윈도우 상에서 상기 표의 상수 기술 형식으로 입력합니다.

*2
위 그림의 워치 윈도우 예시는 글로벌 변수(외부 변수) 모니터 예시입니다.
로컬 변수(내부 변수나 FB 인스턴스 내의 입력 변수나 출력 변수 등)를 모니터링할 경우, 아래와 같이 프로그램명이나 인스턴스명 뒤에 ".(점)"으로 연결하여 변수명을 입력하십시오.
　예: Program0.Hensu1
