CJ2H, CJ2M의 NetworkConfigurator에서 선택하는 내장 EtherNet/IP 포트를 알려주세요.

Question

Accepted Answer

CJ2H

형 CJ2H의 내장 EtherNet/IP 포트는 「CJ2B-EIP21」, 형 CJ2M의 내장 EtherNet/IP 포트는 「CJ2M-EIP21」을 선택하십시오.
「CJ2B-EIP21」의 경우, 장치 선택 시 CIP 리비전(Rev.)도 추가로 선택해야 합니다.
아래 각 표를 참조하여 적절한 디바이스를 선택하십시오.

■CJ2H, CJ2M 내장 EtherNet/IP 포트의 Network Configurator 상의 명칭과 CIP 리비전(Rev.)　

CPU 형식	네트워크 구성기상의 명칭	CIP 리비전(Rev.)
형 CJ2H-CPU□□-EIP	CJ2B-EIP21	Rev.3 Rev.2
형 CJ2M-CPU3□	CJ2M-EIP21	Rev.2

CIP 리비전(Rev.)은 유닛 버전으로 판단할 수 있습니다.
※유닛 버전 확인 방법은 후술 내용을 참조하십시오.

유닛 버전과 CIP 리비전(Rev.)의 관계는 다음과 같습니다.

■유닛 버전과 CIP 리비전(Rev.)의 관계

CPU 형식	유닛 버전	CIP 리비전(Rev.)
CJ2H-CPU□□-EIP	Ver.2.0	Rev.2.01~2.03
	Ver.2.1	Rev.2.04 또는 2.05
	Ver.3.0	Rev.3.01
CJ2M-CPU3□	Ver.2.0	Rev.2.01
CJ2M-CPU3□	Ver.2.1	Rev.2.02 또는 2.03

■유닛 버전 확인 방법
　유닛 버전은 다음 두 가지 방법으로 확인할 수 있습니다.

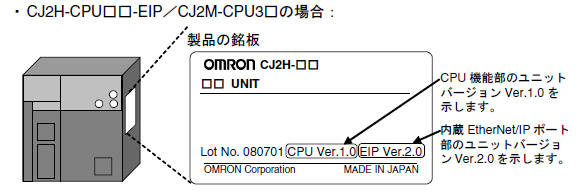

① 유닛 본체 측면 명판에서 확인하는 방법

아래 그림과 같이 명판에 기재된 내장 EtherNet/IP 포트 부분의 유닛 버전(EIP Ver.)을 확인하십시오.
　 CJ2H-CPU□□-EIP/CJ2M-CPU3□の場合

② CX-Programmer에서 「유닛 생산 정보」를 확인하는 방법

CX-Programmer Ver.4.0 이후 버전에서는 [유닛 생산 정보]에서 유닛 버전을 확인할 수 있습니다.

확인 절차

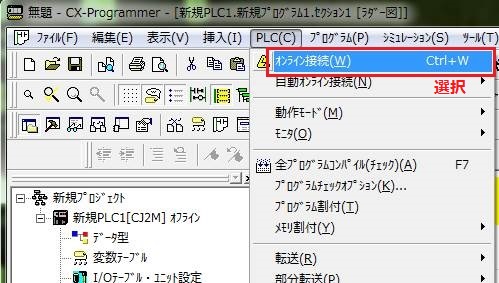

1) PLC에 온라인 연결하기
메뉴 바의 [PLC(C)] - [온라인 연결( W )]을 실행하십시오.

確認手順1_PLCにオンライン接続する

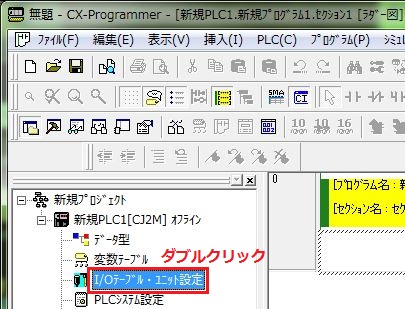

2

) 작업 공간 내 [I/O 테이블・유닛 설정]을 더블클릭하여 엽니다.
確認手順2_ワークスペース内の[I/Oテーブル・ユニット設定]をダブルクリック

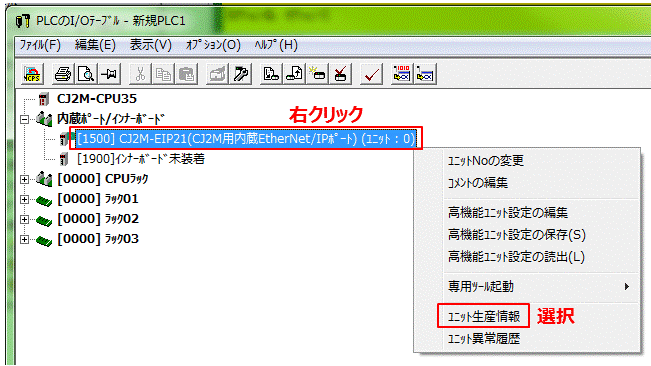

3) I/O 테이블 창에서 대상 유닛을 마우스 오른쪽 버튼으로 클릭하고 [유닛 생산 정보]를 선택합니다. 確認手順3_I/O テーブルウィンドウで、対象ユニットを右クリックして、［ユニット生産情報］を選択

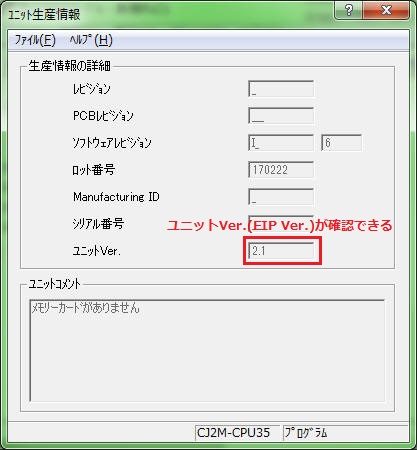

4) [유닛 생산 정보] 대화 상자가 표시되어 유닛 버전을 확인할 수 있습니다.

確認手順4_［ユニット生産情報］ダイアログボックス
