E3X-HD의 오류 내용과 대책을 알려주세요.

(표1)을 참조하십시오.
튜닝 실행 시 발생하는 오류에 대해서는 (표 2)를 참조하십시오.

또한 설정 및 조작 방법에 대한 자세한 내용은 취급 설명서를 참조하십시오.
여기에서 다운로드가 가능합니다. (단, 무료 회원 가입이 필요합니다.)

(표1) 파이버 앰프 오류 표시

오류명/표시	상태	대책
DPC 오류	수광량이 먼지나 오염으로 인해 저하되었습니다.	파이버 유닛의 검출면 등을 닦아내고, 다시 스마트 튜닝을 수행하십시오.
EEPROM 오류	내부 데이터 읽기/쓰기에 실패했습니다.	전원을 다시 켜십시오. 복귀하지 않을 경우 초기화를 수행하십시오. 〔초기화 방법〕 ①TUNE 버튼을 누른 상태에서 L/D 버튼을 3초 이상 길게 누릅니다. ② UP/DOWN 버튼으로 「rSt」를 선택한 후 MODE 버튼을 누릅니다. ③ UP/DOWN 버튼으로 「rStinit」을 선택한 후 MODE 버튼을 누릅니다.
잠금	키 잠금이 활성화되어 있습니다.	키 잠금을 해제하십시오. 〔키 잠금 해제 방법〕 　UP/DOWN 버튼의 + 또는 - 중 하나와 　MODE 키를 3초 이상 동시에 눌러주세요.
전류 과부하	제어 출력에 과전류가 흐르고 있습니다.	부하 용량이 정격을 초과하지 않았는지 확인하십시오. 정격 범위 내에서 사용해 주십시오. 또한 부하가 단락되지 않았는지 확인하십시오. 〔정격〕 출력 형태　　: 오픈 컬렉터 출력형 부하 전원 전압：DC26.4V 이하 부하 전류　　: 50mA 이하(잔류 전압 2V 이하)

(표2) 스마트 튜닝 오류
・튜닝을 수행할 때 발생하는 오류입니다.

오류명/표시/ 발생하는 튜닝 종류	상태	대책
니어 에러 [발생하는 튜닝 유형] ・2점 튜닝 ・풀 오토 튜닝 ・위치 결정 튜닝	1점과 2점의 수광량 차이가 너무 작은 상태입니다.	・설정 모드에서 "검출 기능" 설정을 응답 시간이 느린 모드로 변경하십시오. *1 검출 기능 본체의 표시 응답 시간 광량 HS 고속 모드 250μS 1 (기준) STND 표준 모드 1ms 1배 GIGA 기가 모드 16ms 12배 SHS 최고속 모드 N PN 50μs PNP 55μs 0.25배 ・거리를 짧게 하십시오. 　・투과형 　　투광기와 수광기 사이의 거리를 좁혀 주십시오. 　・반사형 　　센서를 작업물에 가까이 하십시오.
오버 에러 [발생하는 튜닝 종류] ・2점 튜닝 ・최대 감도 튜닝 ・풀 오토 튜닝 ・위치 결정 튜닝 ・퍼센트 튜닝	수광량이 큰 상태입니다.	・설정 모드에서 파워 튜닝 레벨( )을 높여 주십시오 .*2 ・세경 파이버를 사용하십시오. ・거리를 길게 하십시오. 　・투과형　 　　투광기와 수광기 사이의 거리를 넓혀 주십시오. 　・반사형 　　센서를 작업물에서 멀리 떨어뜨려 주십시오.
로 에러 [발생하는 튜닝 종류] ・2점 튜닝 ・풀 오토 튜닝 ・위치 결정 튜닝 ・퍼센트 튜닝	수광량이 작은 상태입니다.	・설정 모드에서 파워 튜닝 레벨( )을 낮추십시오 .*2 ・거리를 짧게 하십시오. 　・투과형 　　투광기와 수광기 사이의 거리를 좁혀 주세요. 　・반사형 　　센서를 작업물에 가까이 위치시키십시오.

*1 설정 모드에서 검출 기능 설정을 변경하면 스마트 튜닝이 해제됩니다.
검출 기능을 최고속 모드(HS)로 설정할 경우 통신 기능 및 상호 간섭 방지 기능은 비활성화됩니다.
수광량은 참고값입니다. 검출 모드로 설정하면 변화할 가능성이 있습니다.
*2 설정 모드의 「파워 튜닝 레벨」에서 UP/DOWN 키로 설정할 수 있습니다.
설정 범위는 100~9999(1 단위), 초기값은 9999입니다.

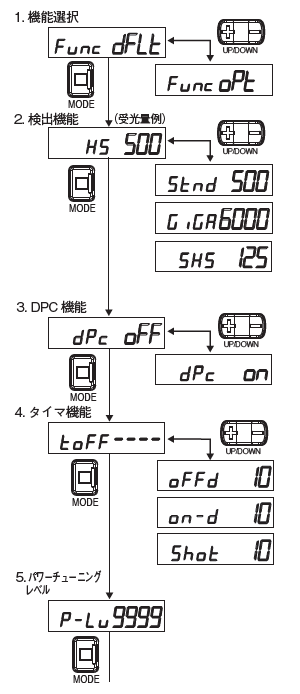

●설정 모드 (발췌)
모드 키를 3초 이상 길게 누르면 설정 모드로 전환됩니다.
기능 선택→검출 기능→DPC 기능→타이머 기능→파워 튜닝 레벨…과 같이, 모드 키를 누를 때마다 파라미터가 전환됩니다.
