파이버 앰프 E3NX-FA11과 E3X-HD11의 차이점을 알려주세요.
- 등록일
- 2025. 12. 17.
파이버 앰프 E3NX-FA11과 E3X-HD11의 차이점을 알려주세요.
형 E3NX-FA11과 형 E3X-HD11을 비교하면, 형 E3NX-FA11이 더 고기능입니다.
아래와 같은 사용을 원하시는 경우, E3NX-FA11 모델을 검토해 주십시오.
성능 면에서는 E3NX-FA11 모델이 감지 거리가 더 길고, 최고속 모드 사용 시 E3X-HD11 모델에 비해 응답 시간이 빠르다는 특징이 있습니다.
(검출 거리는 사용하는 파이버 센서 형식에 따라 다르므로 카탈로그에서 확인해 주십시오.)
아래 표를 참조하십시오.
■형 E3NX-FA11, 형 E3X-HD11 비교
★ : 사양에 차이가 있는 항목
●：기능 있음
×: 기능 없음
*1 파워 튜닝을 실시한 형 E3X-DA-S *5 *6을 포함하여 연결한 경우의 상호 간섭 방지 대수는 6대까지, 파워 튜닝을 실시한 형 E3X-MDA *7을 포함하여 연결한 경우의 상호 간섭 방지 대수는 5대까지입니다.
*2 제로 리셋 기능은 수광량 표시를 0으로 합니다. 임계값도 이동합니다.
*3 초기 리셋, 설정값 초기화는 공장 출하 상태로 복원합니다.
사용자 리셋은 저장된 상태로 복원합니다.
*4 출력 1 설정에서 일반 검출 모드, 영역 검출 모드, 미분 검출 모드 중 선택합니다.
*5 형식 E3X-DA□SE-S, DA□-S, DA□AT-S, DA□RM-S, DA□TW-S, DA7□-S는 2017년 3월 생산을 종료했습니다.
*6 형 E3X-DA□AN-S, DAH□-S, DAB□-S, DAG□-S, DAH6-S-40, DAT6-S-□는 2019년 3월에 생산을 종료합니다.
*7 형 E3X-MDA는 2021년 8월에 생산을 종료했습니다.
*5~*7 대체품 확인에 대해서는해당 FAQ를 참조하십시오
■ 각부 명칭
・형 E3NX-FA11
・형 E3X-HD11
■ 타이머 동작
〇 선택 가능합니다.
Ｘ 선택할 수 없습니다.
아래와 같은 사용을 원하시는 경우, E3NX-FA11 모델을 검토해 주십시오.
●17대 이상을 연결하여 사용하고 싶을 때.
(상호 간섭 방지 기능을 사용할 경우와 사용하지 않을 경우 연결 가능한 대수가 다릅니다.
또한 상호 간섭 방지 기능은 형 E3NX-FA11, 형 E3X-HD11 모두 동일합니다.)
또한 상호 간섭 방지 기능은 형 E3NX-FA11, 형 E3X-HD11 모두 동일합니다.)
● 타이머 기능으로 온오프 딜레이를 사용하고 싶을 때.
(오프 지연, 온 지연, 원샷 동작은 형 E3X-HD11에서도 가능합니다.)
● 뱅크 기능을 사용하고 싶다.
● 영역 감지 모드로 사용하고 싶다.
● 히스테리시스 폭을 설정하고 싶다.
● 영역 감지 모드로 사용하고 싶다.
● 히스테리시스 폭을 설정하고 싶다.
성능 면에서는 E3NX-FA11 모델이 감지 거리가 더 길고, 최고속 모드 사용 시 E3X-HD11 모델에 비해 응답 시간이 빠르다는 특징이 있습니다.
(검출 거리는 사용하는 파이버 센서 형식에 따라 다르므로 카탈로그에서 확인해 주십시오.)
아래 표를 참조하십시오.
■형 E3NX-FA11, 형 E3X-HD11 비교
★ : 사양에 차이가 있는 항목
●：기능 있음
×: 기능 없음
| 항목 | 형 E3NX-FA11 | 형 E3X-HD11 | ||
| 외관 | ||||
| 크기 | W10㎜ x H33.5㎜ x D71.8㎜ | |||
| 표시 | 사양 | 7세그 디스플레이 | ||
| 표시부 | ||||
| 표시 방향 | 일반/반전 표시 전환 가능 | |||
| 표시등 | UT 표시등 : 주황색, L/D 표시등: 주황색 ST 표시등: 청색, DPC 표시등 : 녹색 | |||
| 전원 전압 | DC10~30V 리플 (p-p) 10% 포함 | DC12~24V±10% | ||
| 광원 | 적색 4원소 발광 다이오드(625nm) | |||
| 연결 방식 | 코드 추출 | |||
| 외부 입력 | 없음 | |||
| 출력 점수 | 1점 | |||
| 제어 출력 | 출력 형태 | NPN 오픈 컬렉터 출력 | ||
| 부하 전원 전압 | DC30V 이하 | DC26.4V 이하 | ||
| 부하 전류 | 1~3대 연결 시 100mA 이하 4대 이상 연결 시 20mA 이하 | |||
| 잔류 전압 | 부하 전류 10mA 미만: 1V 이하 부하 전류 10~100mA: 2V 이하 | |||
| 오프 상태 전류 | 0.1mA 이하 | |||
| 항목 | 형 E3NX-FA11 | 형 E3X-HD11 | ||
| ★ 검출 거리 (대표 예) 형 E32-T11R 사용 시 | 최속 모드(SHS) | 280㎜ | ||
| 고속 모드(HS) | 1050㎜ | 700㎜ | ||
| 표준 모드(Stnd) | 1500㎜ | 1000㎜ | ||
| 기가 파워 모드 (GIGA) | 3000㎜ | 2000㎜ | ||
| 보호 회로 | 전원 역접 보호, 출력 단락 보호, 출력 역접속 보호 | |||
| ★ 응답 시간 | 최속 모드(SHS) | 동작·복귀: 각 30μs | 작동·복귀: 각 50μs | |
| 고속 모드(HS) | 작동·복귀: 각 250μs | |||
| 표준 모드(Stnd) | 동작・복귀: 각 1ms | |||
| 기가 파워 모드 (GIGA) | 동작·복귀: 각 16ms | |||
| ★ 대연결 수 | 30대 | 16대 | ||
| 상호 간섭 방지 대수 | 최속 모드(SHS) | 0대 검출 기능을 최고속 모드(SHS)로 선택한 경우, 상호 간섭 방지 기능은 무효화됩니다. | ||
| 고속 모드(HS) | 10대 | 10대 *1 | ||
| 표준 모드(Stnd) | 10대 | 10대 *1 | ||
| 기가 파워 모드 (GIGA) | 10대 | 10대 *1 | ||
| 항목 | 형 E3NX-FA11 | 형 E3X-HD11 | ||
| 감도 조정 | 스마트 튜닝 | 2점 튜닝 | ● | |
| 풀 오토 튜닝 | ● | |||
| 위치 결정 튜닝 | ● | |||
| 최대 감도 튜닝 | ● | |||
| 파워 튜닝 | ● | |||
| 퍼센트 튜닝 | ● (-99%~+99%, 1% 단위) | |||
| 수동 조정 | ● | |||
| 사용 주변 온도 | 작동 시 | 1~2대 연결 시 | -25~55℃ | |
| 3~10대 연결 시 | -25~50℃ | |||
| 11~16대 연결 시 | -25~45℃ | |||
| 17~30대 연결 시 | -25~40℃ | － (연결은 16대까지) | ||
| 보관 시 | -30~70℃ (단, 결빙, 결로 발생하지 않을 것) | |||
| 항목 | 형 E3NX-FA11 | 형 E3X-HD11 | ||
| 기능 | 자동 전력 제어(APC에 대해서는 여기 ) | ● (상시 유효) | ||
| 동적 전력 제어( DPC에 대해서는 여기 ) | ● (유효/무효 선택 가능) | |||
| ! 타이머 | ● (아래에서 선택 가능) ・타이머 기능 비활성화 ・오프 딜레이 ・온 지연 ・원샷 ・온디레이 설정 시간 범위: 1ms~9999ms | ● (아래에서 선택 가능) ・타이머 기능 무효 ・오프 딜레이 ・온 딜레이 ・원샷 설정 시간 범위: 1ms~9999ms | ||
| 제로 리셋 *2 | ● (마이너스 표시 가능) | |||
| 설정 리셋 | ● ・초기값 리셋 ・사용자 리셋 *3 | ● ・설정값 초기화 ・사용자 리셋 *3 | ||
| 에코 모드 | ● (ECO OFF/ECO ON/ECO LO 중에서 선택 가능) | |||
| ★뱅크 전환 설정 | ● BANK1~4에서 선택 가능 | ｘ | ||
| 파워 튜닝 설정 | ● | |||
| 검출 모드 | ★ 영역 감지 모드 | *4 | ｘ | |
| 미분 감지 모드 | ● *4 | ● | ||
| ★히스 폭 설정 | ● 표준 설정 또는 사용자 설정에서 선택 가능. 사용자 설정의 경우, 0~9999까지 설정 가능 | ｘ 설정할 수 없습니다. 내부에서 자동으로 설정합니다. | ||
*1 파워 튜닝을 실시한 형 E3X-DA-S *5 *6을 포함하여 연결한 경우의 상호 간섭 방지 대수는 6대까지, 파워 튜닝을 실시한 형 E3X-MDA *7을 포함하여 연결한 경우의 상호 간섭 방지 대수는 5대까지입니다.
*2 제로 리셋 기능은 수광량 표시를 0으로 합니다. 임계값도 이동합니다.
*3 초기 리셋, 설정값 초기화는 공장 출하 상태로 복원합니다.
사용자 리셋은 저장된 상태로 복원합니다.
*4 출력 1 설정에서 일반 검출 모드, 영역 검출 모드, 미분 검출 모드 중 선택합니다.
*5 형식 E3X-DA□SE-S, DA□-S, DA□AT-S, DA□RM-S, DA□TW-S, DA7□-S는 2017년 3월 생산을 종료했습니다.
*6 형 E3X-DA□AN-S, DAH□-S, DAB□-S, DAG□-S, DAH6-S-40, DAT6-S-□는 2019년 3월에 생산을 종료합니다.
*7 형 E3X-MDA는 2021년 8월에 생산을 종료했습니다.
*5~*7 대체품 확인에 대해서는해당 FAQ를 참조하십시오
■ 각부 명칭

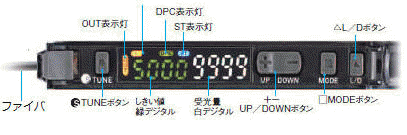

・형 E3NX-FA11

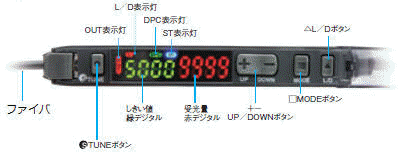

・형 E3X-HD11
■ 타이머 동작
〇 선택 가능합니다.
Ｘ 선택할 수 없습니다.
| 명칭 | 형 E3NX-FA11 | 형 E3X-HD11 | 동작 |
| 오프 딜레이 | 〇 | ○ | 출력 ON을 유지합니다. 검출 시간이 짧아 연결된 기기(PLC 등)에서 검출이 불가능한 경우에 효과적입니다. |
| 온딜레이 | 〇 | 〇 | 검출 후 출력이 ON되는 타이밍을 지연시킵니다. |
| 원샷 | 〇 | 〇 | 검출 후 설정된 시간 동안만 출력합니다. 검출체의 크기가 들쭉날쭉한 경우에도 일정 시간 동안 출력을 할 수 있습니다. |
| 온오프 딜레이 | 〇 | ｘ | 오프 딜레이 타이머와 온 딜레이 타이머를 모두 설정할 수 있습니다. |
| 타이머 기능 없음 | 〇 | 〇 | 입광/차광 타이밍에 출력합니다. |
