E3NW-ECT, E3NW-CRT, E3NW-CCL에 E3NW-DS(분산 유닛)을 배선하고 싶습니다. 권장 케이블을 알려주세요.
- 등록일
- 2025. 12. 17.
E3NW-ECT
센서 통신 유닛 E3NW 시리즈에 분산 유닛 E3NW-DS를 연결할 경우, 아래 사양을 충족하는 케이블을 선정하십시오.
유닛 케이블 전원 및 DS-Bus 네트워크의 커넥터 사양은 다음과 같습니다.
・커넥터 타입: 고정용 나사 부착 스프링 연결식 커넥터(4핀)
・대응 바 단자 직경: 0. 25mm² - 0. 5mm² / AWG24 - AWG20(절연 슬리브 부착 바 단자 사용)
상기 사양에 적합한 권장 제품은 다음과 같습니다.
■봉 단자
단, 분산 유닛을 2대 이상 사용하시는 경우 아래 단자를 검토해 주십시오.
■드라이버
・봉 단자 제거에 사용하는 드라이버는 아래 제품을 권장합니다.
■DS-Bus 통신 케이블, 기타
・통신 유닛의 DS-Bus 통신 커넥터에 통신 케이블을 연결합니다.
또한 통신 케이블에는 페라이트 코어(분산 유닛 부속품)를 클램프하십시오.
■구성도
자세한 내용은 아래 링크에서 각 시리즈의 매뉴얼을 참조하십시오.
E3NW 센서 통신 유닛/매뉴얼
・E3NW-ECT EtherCAT 디지털 센서 통신 유닛 사용자 매뉴얼(SCHE-763)
・E3NW-CRT CompoNet? 디지털 센서 통신 유닛 사용자 매뉴얼(SCHE-764)
・E3NW-CCL CC-Link 디지털 센서 통신 유닛 사용자 매뉴얼(SCHE-765)
매뉴얼 다운로드는 무료 회원 가입이 필요합니다.
유닛 케이블 전원 및 DS-Bus 네트워크의 커넥터 사양은 다음과 같습니다.
・커넥터 타입: 고정용 나사 부착 스프링 연결식 커넥터(4핀)
・대응 바 단자 직경: 0. 25mm² - 0. 5mm² / AWG24 - AWG20(절연 슬리브 부착 바 단자 사용)
상기 사양에 적합한 권장 제품은 다음과 같습니다.
■봉 단자
| 품번 | 적합 전선 사이즈 | 압착 공구 | 제조사 |
| AI0,5-10WH | 0. 5㎜2 / AWG20 | CRIMPFOX 10T-F(제품 번호 1134913) 또는 CRIMPFOX 6 시리즈 | 피닉스 콘택트 주식회사 |
| H0.5/16 오렌지 | 0. 5㎜2 / AWG20 | 크림퍼 PZ1.5 (제품 번호 900599) | 일본 와이드 뮬러 주식회사 |
단, 분산 유닛을 2대 이상 사용하시는 경우 아래 단자를 검토해 주십시오.
| 제품 번호 | 적합 전선 크기 | 압착 공구 | 제조사 |
| AI-TWIN 2X 0.5-10WH | 0. 5㎜2 / AWG20 | CRIMPFOX 10T-F(제품 번호 1134913) 또는 CRIMPFOX 6 시리즈 | 피닉스 콘택트 주식회사 |
■드라이버
・봉 단자 제거에 사용하는 드라이버는 아래 제품을 권장합니다.
| 품번 | 제조사 |
| XW4Z-00C | 오므론 주식회사 |
■DS-Bus 통신 케이블, 기타
・통신 유닛의 DS-Bus 통신 커넥터에 통신 케이블을 연결합니다.
또한 통신 케이블에는 페라이트 코어(분산 유닛 부속품)를 클램프하십시오.
| 종류 | 형식 | 제조사 |
| 통신 케이블 | ESVC 0.5X2C 크로 | 반도 전선 주식회사 |
| 종류 | 비고 | |
| 센서 통신 유닛 DS-Bus 통신 커넥터 | 센서 통신 유닛 E3NW 시리즈에 부속. | |
| 분산 유닛 DS-Bus 통신 커넥터 | 분산 유닛 E3NW-DS에 포함. | |
| 페라이트 코어 | 2개 사용합니다. 분산 유닛 E3NW-DS에 포함됩니다. | |

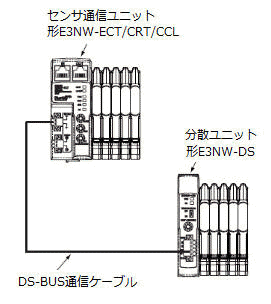

■구성도
자세한 내용은 아래 링크에서 각 시리즈의 매뉴얼을 참조하십시오.
E3NW 센서 통신 유닛/매뉴얼
・E3NW-ECT EtherCAT 디지털 센서 통신 유닛 사용자 매뉴얼(SCHE-763)
・E3NW-CRT CompoNet? 디지털 센서 통신 유닛 사용자 매뉴얼(SCHE-764)
・E3NW-CCL CC-Link 디지털 센서 통신 유닛 사용자 매뉴얼(SCHE-765)
매뉴얼 다운로드는 무료 회원 가입이 필요합니다.
