솔리드 스테이트 릴레이(SSR)에 사용할 퓨즈 선택 방법을 알려주세요.

솔리드 스테이트 릴레이(SSR)에 사용할 퓨즈 선택 방법을 알려주세요.

솔리드 스테이트 릴레이(SSR)의 부하(LOAD) 측에 단락 전류 또는 과전류가 흐를 경우, SSR의 출력 소자가 파괴됩니다.
과전류로부터의 보호 대책 예시로는 부하와 직렬로 신속 퓨즈를 추가하는 등의 대책을 권장합니다.
(퓨즈 선정에 대해서는 퓨즈 제조사에 문의하십시오.)
대상 시리즈: G3PJ, G3PE, G3PA, G3NA, G3RV-ST, G3F, G3R-I/O, G3DZ-F4PU, G3S4 등

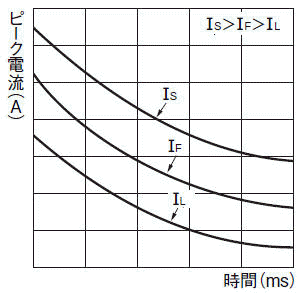

초단 퓨즈의 보호 협조 조건으로는 SSR의 서지 내량(IS), 초단 퓨즈의 제한 전류 특성(IF), 부하의 돌입 전류(IL)가 아래 그래프의 관계를 만족하도록 회로 설계를 실시하십시오.
　　　
기타 과전류 보호는 사용하시는 기기나 부하에 따라 적절한 차단기 등으로 보호 대책을 실시하십시오.

G3PJ, G3PE의 경우, 「EN 규격의 단락 시험」의 적합 조건에 필요한 퓨즈가 있습니다.
자세한 사항은 각 제품의 자료에서 확인하십시오.
G3PJ 데이터 시트
G3PE 공통 주의사항
