FQ2 시리즈로 촬영한 이미지를 네트워크를 통해 PC에 저장할 수 있습니까?
- 등록일
- 2025. 12. 17.
FQ2 시리즈로 촬영한 이미지를 네트워크를 통해 PC에 저장할 수 있습니까?

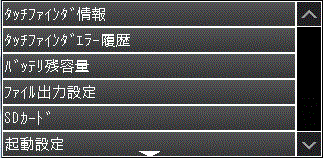

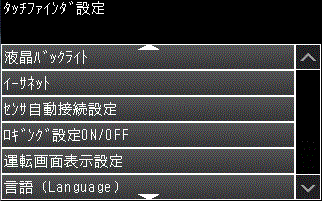

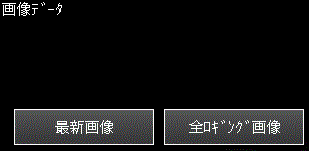

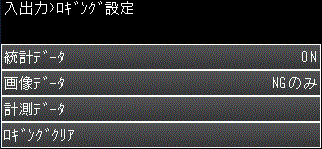

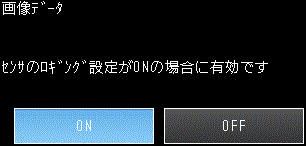

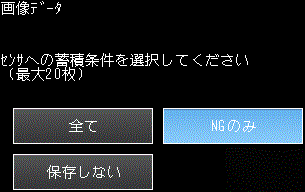

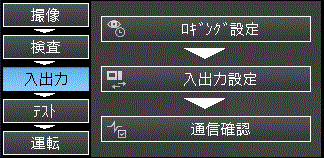

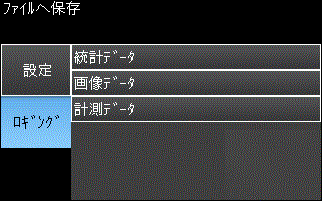

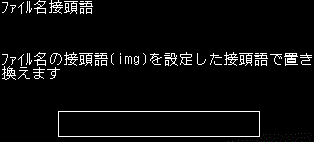

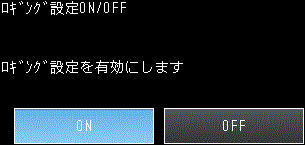

| PC 소프트웨어 「TouchFinder for PC」를 사용하여 촬영한 이미지를 네트워크를 통해 PC에 저장할 수 있습니다. 사전 준비 1) TouchFinder for PC를 설치한 PC와 FQ2를 LAN 케이블로 연결합니다. 2) PC의 IP 주소와 FQ2의 IP 주소를 확인하고, 양 기기가 동일한 네트워크에 존재하도록 설정합니다. 3) TouchFinder for PC를 실행하고 센서와 연결(온라인)을 선택합니다. 4) 카메라 조정 화면으로 전환합니다. 5) 용도에 맞게 아래 절차에 따라 설정을 진행합니다. 모든 데이터를 로깅하려는 경우(파일 로깅 기능) ① 로깅 조건을 설정합니다. １．조정 화면의 「입출력」을 클릭하고, 표시되는 메뉴의 「로깅 설정」을 클릭합니다. ２．로깅 설정 내의 「이미지 데이터」를 클릭하고 로깅 조건을 변경합니다. 로깅 조건은 다음 3가지 중 선택 가능합니다. ・모두: 측정 결과와 관계없이 이미지 데이터를 저장합니다. ・NG만: 종합 판정 결과가 NG인 경우에만 이미지 데이터를 저장합니다. ・저장하지 않음: 이미지 데이터를 저장하지 않습니다. (초기값) ② 로깅 데이터의 파일명을 설정합니다. 로깅 데이터 파일 이름의 앞에 임의의 문자를 설정할 수 있으며, 이미지 데이터에서는 로깅 데이터 파일 이름의 앞부분이 되는 "img_"를 다른 문자열로 변경할 수 있습니다. １．조정 화면의 메뉴에서 「터치 파인더 설정」을 클릭한 후, 「파일 출력 설정」을 클릭합니다. ２．「이미지 데이터 파일 출력」을 클릭하고, 파일명 접두사에서 원하는 접두사를 설정합니다. ③ 파일 로깅 기능을 활성화합니다. １．조정 화면의 메뉴에서 「터치 파인더 설정」을 클릭한 후, 「로깅 설정 ON/OFF」를 클릭합니다. ２．「ON」을 클릭하여 로깅 설정을 활성화합니다. ④ 로깅을 시작합니다. １．운전 화면으로 전환합니다. ２．운전 화면의 메뉴에서 「파일 로깅」을 클릭합니다. ３．이미지 데이터의 파일 로깅을 「ON」으로 설정합니다. 이상으로 이미지 데이터를 원하는 조건에 따라 컴퓨터에 저장할 수 있습니다. 본 조작으로 파일 로깅을 시작하면, 이미지 데이터는 컴퓨터의 아래 폴더에 저장됩니다. ￥My Documents￥OMRON FQ￥SDCard￥센서명￥LOGIMAGE￥ ・연속 계측으로 계측을 수행 중일 때는 파일 로깅 기능을 사용할 수 없습니다. ・TouchFinder for PC를 사용하는 경우, 사용 중인 컴퓨터의 사용 조건에 따라 로깅 시간이 최대 100ms 단위로 차이가 날 수 있습니다. 최신 로깅 기능으로 로깅한 데이터를 파일에 저장하려면 최신 로깅 기능이란, 이미지 센서가 측정한 결과를 센서 내부에 로깅해 두는 기능입니다. 측정 데이터나 연산 결과는 최신 1000건, 이미지 데이터는 최신 20건을 센서 내부에 저장해 둘 수 있습니다. 최신 로깅 데이터는 전원을 끄면 사라지지만, 외부 메모리에 파일로 저장할 수 있습니다. 이번에는 이 최신 로깅 데이터를 저장하는 방법에 대해 설명합니다. ① 로깅 조건을 설정합니다. (이미지 데이터의 로깅 조건은 파일 로깅 기능과 공용입니다.) １．조정 화면의 「입출력」을 클릭하고, 표시되는 메뉴의 「로깅 설정」을 클릭합니다. ２．로깅 설정 내의 「이미지 데이터」를 클릭하고 로깅 조건을 변경합니다. 로깅 조건은 다음 3가지 중 선택 가능합니다. ・모두: 측정 결과와 관계없이 이미지 데이터를 저장합니다. ・NG만: 종합 판정 결과가 NG인 경우에만 이미지 데이터를 저장합니다. ・저장하지 않음: 이미지 데이터를 저장하지 않습니다. (초기값) 로깅 조건을 설정하면 로깅이 시작됩니다. 설정 후 설정 내용을 저장하면, 다음 전원 ON 시부터 자동으로 로깅을 시작합니다. ② 최신 로깅 데이터를 파일에 저장하기 １．조정 화면의 메뉴에서 「파일로 저장」을 클릭한 후 「로깅」 탭을 클릭합니다. ２．이미지 데이터를 클릭하여 최신 이미지 또는 전체 로깅 이미지를 저장할지 선택합니다. 이상으로 최신 로깅 기능으로 저장된 이미지를 컴퓨터에 저장할 수 있습니다. |
