아날로그 입력 유닛의 차동 입력과 싱글 엔드 입력의 사용 방법에 대해 알려주세요.

차동 입력과 싱글 엔드 입력에는 각각 다음과 같은 특징이 있습니다.
각 특징을 고려하여 적절히 사용해 주시기 바랍니다.

■차동 입력과 싱글 엔드 입력의 특징
차동 입력
・두 신호 라인의 전위차를 신호 레벨로 처리하므로 노이즈의 영향을 덜 받습니다.
・차동 입력 유닛은 아날로그 출력 기기용 공급 전원을 갖추고 있지 않으므로 별도의 전원 및 배선이 필요합니다.

싱글엔드 입력
・싱글엔드 입력 유닛은 센서 등 소용량 아날로그 출력 기기용 공급 전원을 갖추고 있어 별도 전원이 불필요하다.
・신호 라인과 0V의 차이를 신호 레벨로 처리하므로 전원 0V 변동의 영향을 받는다.

NX 시리즈 아날로그 입력 유닛 형식 NX-AD에서는 차동 입력과 싱글 엔드 입력을 전압·전류별로 각각 구비하고 있습니다.
CS/CJ 시리즈 아날로그 입력 유닛 형식 CS1W-AD/CJ1W-AD 및 NX 시리즈 고속 아날로그 입력 유닛 형식 NX-HAD는 차동 입력만 지원합니다.

■연결 예시
여기서는 연결 예시로, 형식 NX-AD와 오므론 제조 변위 센서 형식 ZX2의 연결에 대해 소개합니다.
CS/CJ 및 NX-HAD는 차동 입력만 가능하므로, 아래 차동 입력 유닛에 연결할 경우의 예를 참고하십시오.

차동 입력 유닛에 연결하는 경우
형식 ZX2의 아날로그 출력(검정)을 입력 + 단자에, 형식 ZX2의 아날로그 출력 GND(쉴드)를 입력 - 단자에 연결합니다.
AG 단자에는 아무것도 연결하지 않습니다.
또한, 형 ZX2의 전원선(갈색, 파란색)에 별도로 DC10~30V를 공급해야 합니다.

싱글 엔드 입력 유닛에 연결하는 경우

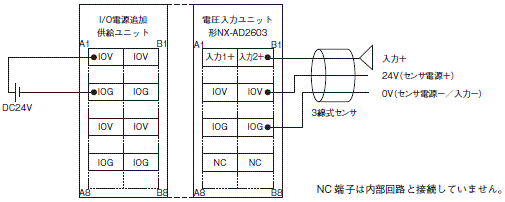

형 ZX2의 아날로그 출력(검정)을 입력+ 단자에, 형 ZX2의 전원선 DC10~30V(갈색)을 IOV 단자에, 형 ZX2의 아날로그 출력 GND(쉴드)와 형 ZX2의 전원선 GND(파란색)을 공통으로 하여 IOG 단자에 연결합니다.*1
*1 NX 시리즈 유닛에서는 1단자에 2선 이상 삽입하는 것을 금지하고 있습니다.
유닛 외부에서 ZX2의 아날로그 GND(쉴드)와 ZX2의 전원선 GND(파란색)를 공통화하십시오.

・형식 NX-AD 입력 회로

차동 입력 유닛(예: 형식 NX-AD2604)

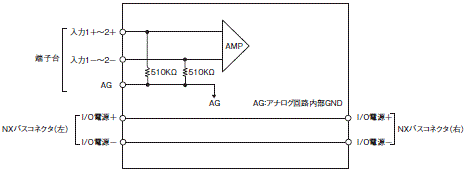

회로 구성
단자 연결도
싱글 엔드 입력 유닛 (예: 형식 NX-AD2603)

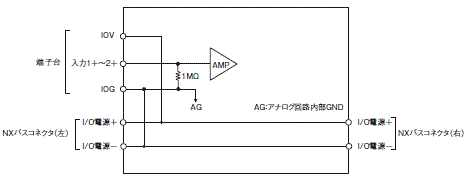

회로 구성
단자 연결도

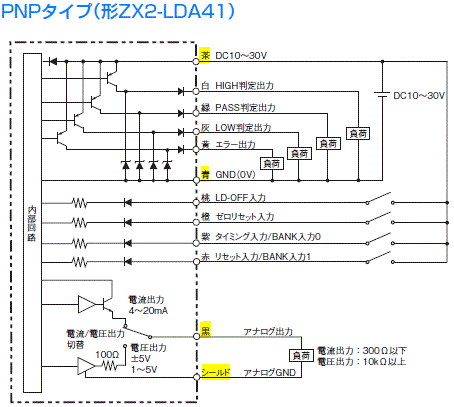

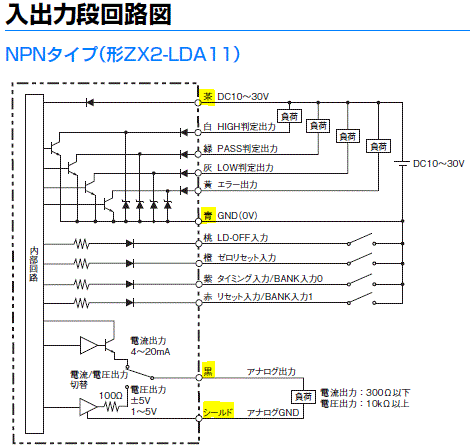

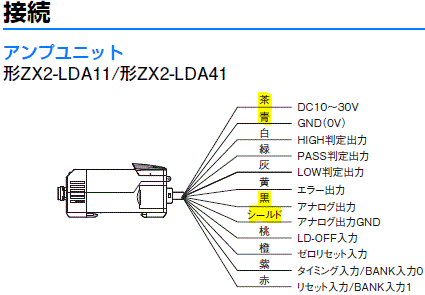

・형 ZX2의 각 선의 의미와 입출력 단 회로도
