E5□C, E5□D 시리즈의 프로그램리스 통신이란 무엇입니까?

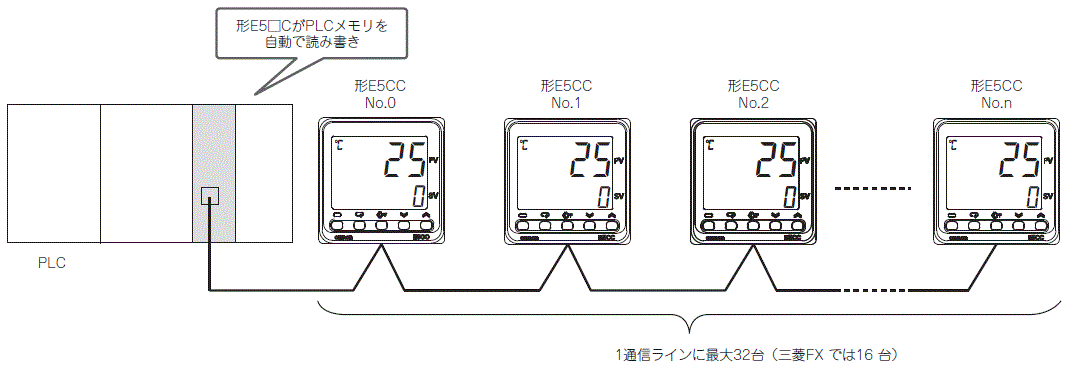

프로그램리스 통신이란 프로그래머블 컨트롤러(이하 PLC)의 메모리를 통해 형 E5□C/형 E5□D 시리즈(이하 온도 조절기)의 파라미터를 읽거나 쓰거나, 런/스톱을 수행하는 기능입니다. PLC와의 통신은 온도 조절기가 자동으로 수행하므로 통신 프로그램 작성은 불필요합니다.

특징

・오므론제 형식 CS/CJ/CP/NJ 시리즈, 형식 NX1P2, 미쓰비시전기제 Q/L/FX 시리즈, 키엔스제 KV 시리즈에 연결 가능합니다.

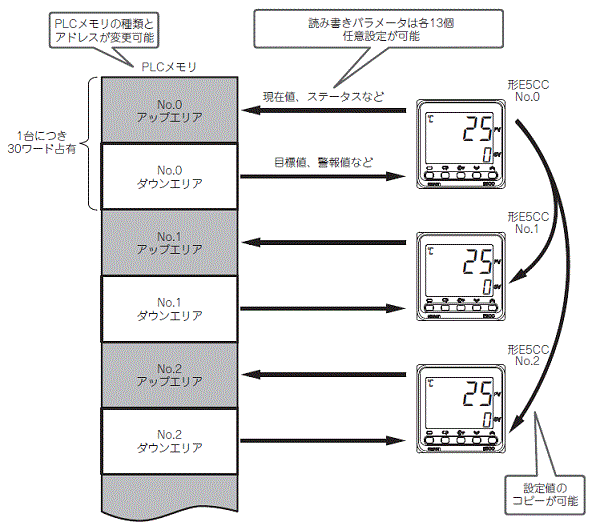

・PLC 메모리에 할당되는 온도조절기의 파라미터는 읽기/쓰기 각각 13개입니다(미쓰비시제 FX 시리즈와 키엔스제 KV 시리즈는 읽기 12개).
・1대의 온도조절기당 PLC 메모리를 30워드 점유합니다(32대 연결 시 960워드 점유).
・프로그램리스 통신을 수행하는 PLC 메모리의 종류와 주소를 설정할 수 있습니다.
・형 E5□C 또는 형 E5□D 간에 설정값 복사가 가능하여 설정 공수 및 설정 오류를 대폭 줄일 수 있습니다.

주의사항

・프로그램리스 통신을 수행 중인 RS-485 직렬 전송로 상에 다른 기기를 연결할 수 없습니다.
・프로그램리스 통신은 온도 조절기 1대마다 PLC와 통신하므로, 연결 대수가 많을수록 통신 시간이 길어집니다. PLC의 부하에 따라 다르지만, 1대당 통신에 약 100ms(참고값)가 소요되므로 통신 시간이 시스템 동작상 문제없음을 확인하십시오.

설정 방법

프로그램리스 통신 설정 방법에 대해서는 페이지 하단의 관련 정보에서 『디지털 조절기 통신 매뉴얼』을 참조하십시오.

프로그램리스 통신이 가능한 기종

・형 E5□C 시리즈(통신 기능 탑재 타입)
・형 E5□D 시리즈(통신 기능 탑재 타입)
