E4PA-N 시리즈의 배선 거리와 커넥터 케이블 형식을 알려주세요.
- 등록일
- 2025. 12. 17.
E4PA-N 시리즈의 배선 거리와 커넥터 케이블 형식을 알려주세요.
초음파 변위 센서: E4PA-N 시리즈에는 커넥터 케이블이 포함되어 있지 않습니다.
(표 1)에서 선택하십시오.
또한 코드는 10m 이내로 사용하십시오.
(표 1) 원형 방수 커넥터 형 XS2 시리즈 형 XS2F DC용 5심 케이블 외경 Φ6
・표준 이외의 형식도 게재하고 있습니다. 예고 없이 생산을 종료할 수 있으므로 양해 부탁드립니다.
가격, 납기에 대해서는 판매점에게 확인해 주십시오.
| AC/DC 결선 | 길이 | 형상 | |
| 스트레이트 | L형 | ||
| DC용 ①②③④⑤ 갈색 청색 검정 회색 | 0.5m | 형식 XS2F-D521-BG0-A | － |
| 1m | 형 XS2F-D521-CG0-A | 형 XS2F-D522-CG0-A | |
| 2m | 형 XS2F-D521-DG0-A | 형 XS2F-D522-DG0-A | |
| 5m | 형 XS2F-D521-GG0-A | 형 XS2F-D522-GG0-A | |
| 10M | 형 XS2F-D521-JG0-A | 형 XS2F-D522-JG0-A | |
●

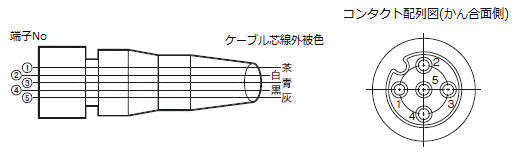

배선도
■대상 형식
(표2) 형 E4PA-N 시리즈
| 외관 | 측정 범위 | 형상 |
| 50~500㎜ | 형 E4PA-LS50-M1-N | |
| 120~2,000㎜ | 형 E4PA-LS200-M1-N | |
| 240~4,000㎜ | 형 E4PA-LS400-M1-N | |
| 400~6,000㎜ | 형 E4PA-LS600-M1-N |
●형 E4PA 시리즈 *1에서 형 E4PA-N 시리즈로의 교체에 관하여
구형식(2004년 3월 생산 종료·예 형 E4PA-LS50-M1)을 형 E4PA-N 시리즈로 교체할 경우,
구형식의 코드는 4선 사양, 형 E4PA-N 시리즈는 5선 사양이기 때문에 사용 중이던 4선식 코드를 그대로 사용할 수 없습니다.
케이스 교체가 어려운 경우, 4선→5선 변환 케이블 : 형식 E4PA-C01을 사용하십시오.
단, 상호 간섭 방지 기능은 사용할 수 없습니다.
| 용도 | 외관 | 길이 | 형식 |
| 형 E4PA→형 E4PA-N 교환용 (4선→5선 변환 코드) | 0.3m | 형 E4PA-C01 |
대체품 확인 방법은 해당 FAQ를 참조하십시오.
