61F 시리즈의 2선식 61F-□R은 어떤 제품입니까?
- 등록일
- 2025. 12. 17.
61F 시리즈의 2선식 61F-□R은 어떤 제품입니까?
2선식 61F-□R은 2선식용 전극 홀더(PS-□R)와 조합하여 사용합니다.
61F 본체 및 2선식용 전극 홀더에는 저항이 내장되어 있어, 유지 전극 회로의 선을 줄입니다.
예: 61F-G3N 전극 간 배선 5개 → 61F-G3NR 전극 간 배선 4개
(명칭은 2선식이지만, 모든 경우에 배선이 2개가 되는 것은 아닙니다.)
● 해설

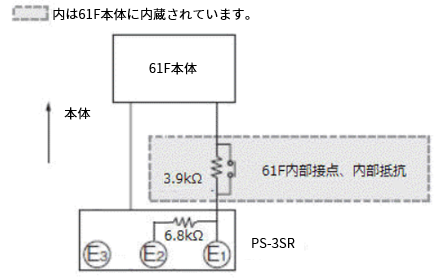

전극부 6.8kΩ과 61F 본체 내부의 3.9kΩ이 직렬로 연결됩니다.
수위가 상승 중일 때는 E2가 잠겨도 「6.8kΩ＋3.9kΩ＝10.7kΩ」의 저항이 있기 때문에 작동하지 않습니다.
수위가 E1 이상이 되면 저항값은 3.9kΩ만 남게 되어 61F가 작동하며 내부 릴레이 접점이 ON됩니다.
이후 수위가 낮아져 E1 미만이 되어도, E2는 6.8kΩ에서 61F의 접점을 통과하므로 유지됩니다.
61F 본체 및 2선식용 전극 홀더에는 저항이 내장되어 있어, 유지 전극 회로의 선을 줄입니다.
예: 61F-G3N 전극 간 배선 5개 → 61F-G3NR 전극 간 배선 4개
(명칭은 2선식이지만, 모든 경우에 배선이 2개가 되는 것은 아닙니다.)
● 해설
전극부 6.8kΩ과 61F 본체 내부의 3.9kΩ이 직렬로 연결됩니다.
수위가 상승 중일 때는 E2가 잠겨도 「6.8kΩ＋3.9kΩ＝10.7kΩ」의 저항이 있기 때문에 작동하지 않습니다.
수위가 E1 이상이 되면 저항값은 3.9kΩ만 남게 되어 61F가 작동하며 내부 릴레이 접점이 ON됩니다.
이후 수위가 낮아져 E1 미만이 되어도, E2는 6.8kΩ에서 61F의 접점을 통과하므로 유지됩니다.
■대상 형식
●61F 본체 2선식 타입
| 시리즈 | 형식 | |
| 컴팩트 타입 | 61F-G□N 시리즈 | 61F-GNR AC100/200 61F-GNR AC110/220 61F-G1NR AC100/200 61F-G1NR AC110/220 61F-G2NR AC100/200 61F-G2NR AC110/220 61F-G3NR AC100/200 61F-G3NR AC110/220 61F-G4NR AC100/200 61F-G4NR AC110/220 |
| 베이스 타입 | 61F-G□ 시리즈 | 61F-GR AC100/200 61F-GR AC110/220 61F-G1R AC100/200 61F-G1R AC110/220 61F-G2R AC100/200 61F-G2R AC110/220 61F-G3R AC100/200 61F-G3R AC110/220 61F-G4R AC100/200 61F-G4R AC110/220 |
| 컴팩트 플러그인 타입 플러그인 타입 | 61F-GP-N□ 시리즈 *1 | 61F-GP-N8R 100VAC 61F-GP-N8R 110VAC 61F-GP-N8R 200VAC 61F-GP-N8R 220VAC 61F-GP-NR AC100 61F-GP-NR AC110 61F-GP-NR AC200 61F-GP-NR AC220 61F-GP-NR AC240 |
●전극 홀더(2선식용)
| 시리즈 | 3극 | 4극 | 5극 |
| PS 시리즈 | PS-3SR | PS-4SR | PS-5SR |
