Sysmac Studio에서 NJ/NX에서 NA로 표시하는 화면 번호를 모니터링하는 방법을 알려주세요.
- 등록일
- 2025. 12. 17.
Sysmac Studio에서 NJ/NX에서 NA로 표시하는 화면 번호를 모니터링하는 방법을 알려주세요.
NJ 측 프로그램 작성 화면에서 DINT형 변수를 생성하고, 해당 변수를 NA 측에서 "_HMI_CurrentPageindex"에 할당(변수 매핑)하면 모니터링이 가능해집니다※.
절차는 다음과 같습니다.
동일 프로젝트에 NJ와 NA가 존재하는 경우의 예시입니다.
① NJ 편집 화면에서 [프로그래밍]-[데이터]-[글로벌 변수]를 더블 클릭합니다.

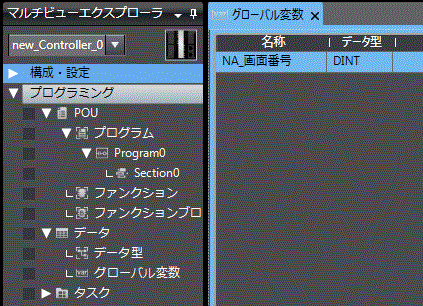

② 변수 테이블을 클릭하고 변수명을 등록합니다. 이어서 변수의 데이터형을 DINT형으로 변경합니다.
③ NA 편집 화면으로 전환하여 [구성·설정]-[변수 매핑]을 더블 클릭합니다.
④ 프로젝트 내에 존재하는 컨트롤러가 표시되므로, DINT형 변수를 등록한 컨트롤러의 트리를 선택하고 [사용자 변수]를 확장합니다.

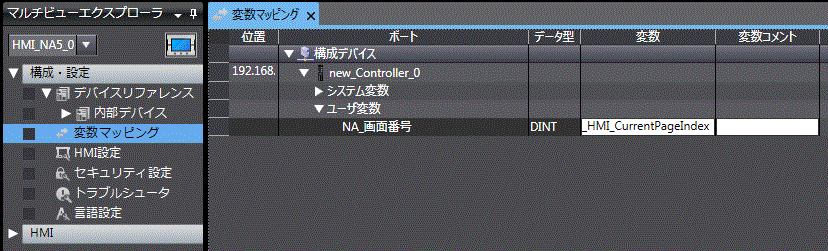

⑤ NJ 측에서 등록한 변수명이 표시되므로, 「변수」 열의 빈칸에 「_HMI_CurrentPageIndex」라고 입력한다
이상으로 NJ 측에서 생성한 변수에 NA에서 표시 중인 화면 번호가 저장됩니다.
※ 본 기능은 Sysmac Studio ver1.15 이후, NA Runtime ver1.04 이후에서 지원됩니다.
