Sysmac Studio에서 배열 변수나 구조체 변수 등의 주석을 입력하는 방법을 알려주세요.

Sysmac Studio에서 배열 변수나 구조체 변수 등의 주석을 입력하는 방법을 알려주세요.

배열 변수나 구조체 변수, 공용체 변수 등에서는 변수 전체의 주석 외에도 각 배열 요소나 멤버에도 주석을 달고 싶은 경우가 있습니다.
변수 전체에 주석을 달 경우, 일반적으로와 마찬가지로 변수 테이블의 주석란에 입력하여 달 수 있지만, 변수의 각 요소에 주석을 달 경우 주석 입력 대화 상자에서 입력합니다.

여기서는 배열 변수의 각 배열 요소에 주석 입력하는 것을 예로 들어 그 절차를 설명합니다.

1. 변수 테이블에 임의의 변수를 입력합니다.
(여기서는 Arr_LMStatus, 데이터형: Array[0..5] OF BOOL 입력)


2. 변수 테이블의 주석 입력란을 클릭하면 왼쪽에 주석 입력 대화 상자 표시 버튼이 나타납니다.

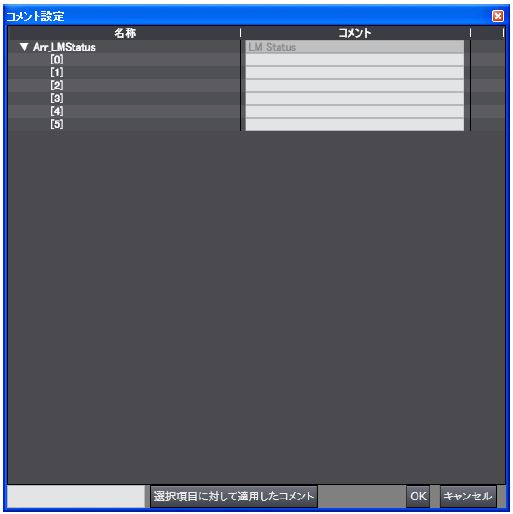

3. 주석 입력 대화 상자 표시 버튼을 클릭하면 주석 입력 대화 상자가 표시됩니다.
이 대화 상자에서 주석을 입력합니다.


4. 각 배열 요소의 주석을 입력하고 [확인] 버튼을 클릭하면 주석 입력이 완료됩니다.


구조체 변수나 공용체 변수의 각 멤버에 대한 주석도 배열 변수와 마찬가지로 주석 입력 대화 상자를 사용하여 입력할 수 있습니다.

변수 주석을 Excel 등의 스프레드시트 소프트웨어에서 일괄 편집하기 위해 "변수 주석 내보내기/가져오기" 작업도 제공됩니다.
자세한 내용은 「 Sysmac Studio Version 1 운영 매뉴얼 (SBCA-470) 」의 「4-1-9장 변수의 속성 항목 입력 방법」을 참조하십시오.
매뉴얼 다운로드는 무료 회원 가입 및 로그인이 필요합니다.
