Sysmac Studio에서 전역 변수의 주석을 표시하는 방법을 알려주세요.

글로벌 변수는 모든 POU(프로그램, 함수, 함수 블록 등의 프로그램 구성 요소)에서 액세스할 수 있지만, 각 POU에서 액세스하는 경우 각 POU 내의 글로벌 변수에 해당하는 외부 변수를 통해 이루어집니다.
Sysmac Studio에서는 글로벌 변수와 각 POU 내의 외부 변수 모두에 주석을 등록할 수 있지만, 다음과 같이 각 POU별 외부 변수의 주석 등록 상태에 따라 표시되는 주석이 달라집니다.

① 외부 변수에 주석을 등록하지 않은 경우:
글로벌 변수의 주석이 그대로 프로그램 상에 표시됩니다.

② 외부 변수에 주석을 등록한 경우:
외부 변수의 주석이 우선적으로 표시되며, 글로벌 변수의 주석은 표시되지 않습니다.

위 ②와 같이 외부 변수에 주석이 등록된 경우에도, 래더/ST 프로그램 상에 글로벌 변수의 주석을 표시하려면 다음과 같은 설정을 수행해야 합니다.

1. 메뉴에서 [도구 | 옵션]을 선택하여 옵션 대화 상자를 표시합니다.

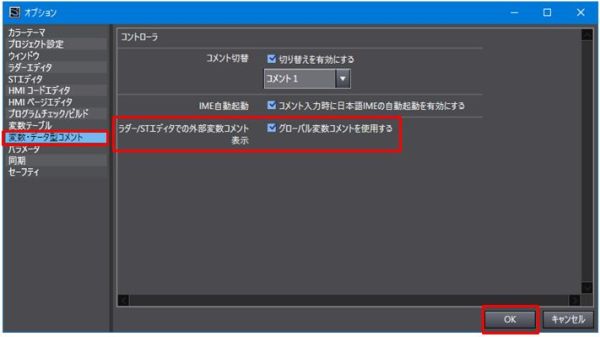

2. "변수·데이터형 주석"의 "래더/ST 에디터에서 외부 변수 주석 표시"에서 "글로벌 변수 주석 사용"을 체크하고, OK 버튼을 누르십시오.



【주의】
이 옵션을 설정하면 외부 변수의 주석란이 회색으로 변해 편집할 수 없게 됩니다.


자세한 내용은 「Sysmac Studio Version 1 운영 매뉴얼 (SBCA-470)」의 「4-5-1장 래더 프로그래밍」의 「변수 주석 표시·편집」을 참조하십시오.
