SysmacStudio의 EtherCAT 구성에서 타사 장비 설정 방법을 알려주세요.

Sysmac Studio의 EtherCAT 구성에서 타사 제조업체의 장비를 설정하려면 슬레이브 제조업체에서 제공하는 해당 장비의 ESI(EtherCAT Slave Information) 파일을 설치해야 합니다.
그 방법에 대해 아래에 설명합니다.

①마스터의 풀다운 메뉴에서 ESI 라이브러리 표시 선택
EtherCAT 구성 화면의 '마스터' 아이콘을 마우스 오른쪽 버튼으로 클릭하여 표시되는 풀다운 메뉴의 'ESI 라이브러리 표시'를 선택하여 ESI 라이브러리 표시 화면을 표시하십시오.

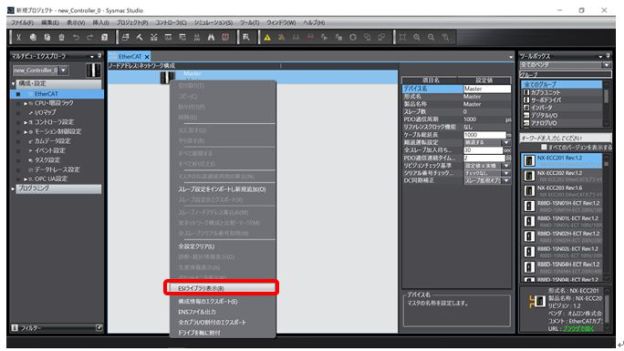

그림 1: 마스터의 풀다운 메뉴

② '이 폴더' 클릭
ESI 라이브러리 표시 화면 하단에 표시된 메시지의 '이 폴더'를 클릭하면 ESI 파일을 저장해야 할 폴더가 표시됩니다.

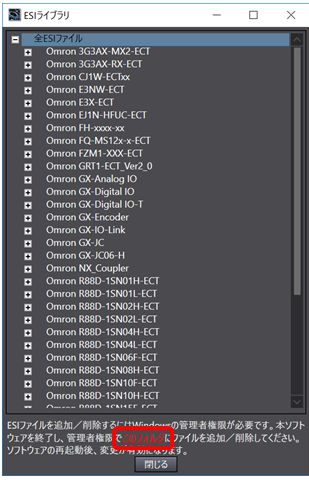

그림 2: ESI 라이브러리 표시 화면


③ ESI 파일 저장
표시된 폴더에 ESI 파일을 저장하십시오.

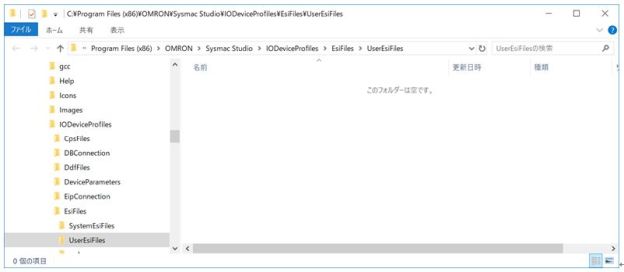

그림 3: ESI 라이브러리를 저장해야 하는 폴더


④ 이후 Sysmac Studio를 종료하고 재시작하십시오.

자세한 내용은 「 Sysmac Studio Version 1 운영 매뉴얼 (SBCA-470) 」의 「5-2-7장 ESI 파일 설치」를 참조하십시오.

매뉴얼 다운로드는 무료 회원 가입 및 로그인이 필요합니다.
