Sysmac Studio에서는 NJ/NX 컨트롤러의 I/O 체크를 I/O 맵에서 수행할 수 있습니다.
I/O 맵에서 확인할 수 있는 대상은 NJ 시리즈 버스의 CJ1W-IO 유닛, NX1P2/NX102/NX502 버스의 NX-IO 유닛, EtherCAT 네트워크 구성상의 I/O 유닛입니다.
I/O 맵에 할당되지 않은 EtherNet/IP 네트워크 구성상의 유닛은 워치 윈도우에서 확인하십시오.

여기에서는 EtherCAT 네트워크 구성상의 GX-I/O를 예로 들어, 그 구체적인 확인 방법을 아래에 설명합니다.

① I/O 맵 표시

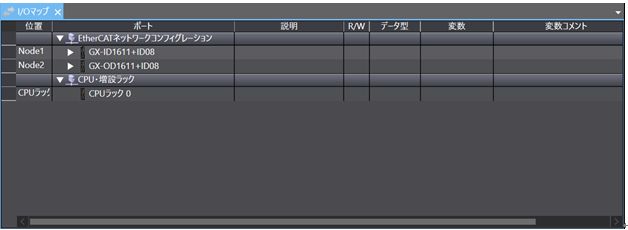

온라인 상태에서 멀티 뷰 탐색기의 [구성·설정]｜[I/O 맵]을 더블 클릭합니다. I/O 맵 화면이 표시됩니다.


그림 1: I/O 맵 화면 (화면 표시 시)


② 대상 장치 표시

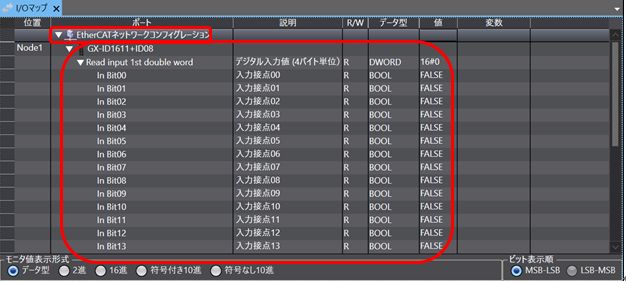

I/O 맵 화면의 "EtherCAT 네트워크 구성" 아래에 있는 GX-ID 시리즈 또는 GX-OD 시리즈 대상 디바이스의 행을 확장 표시합니다.

그림 2: I/O 맵 화면 (GX-ID 시리즈 선택 시)


③ 출력 디바이스의 출력 조작

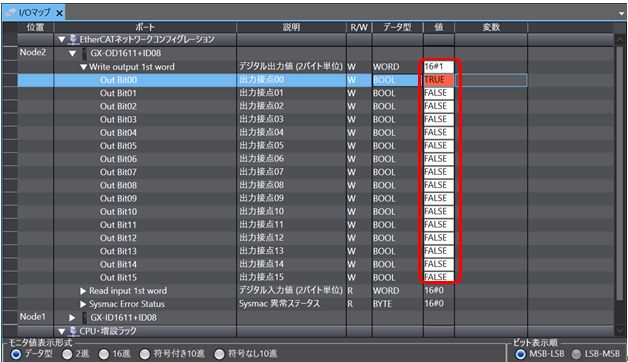

I/O 맵에서 대상 출력 디바이스에 대해 세트/리셋, 현재값 변경, 강제값 리프레시를 수행합니다. 조작 결과가 외부 기기에 출력됩니다. 대상 외부 기기에 올바르게 입력되었는지 확인하십시오. 올바르게 입력되지 않은 경우 디바이스와 외부 기기 간의 배선을 재검토합니다.

그림 3: I/O 맵 화면 (외부 기기로의 출력)

④ 입력 장치의 입력값 확인

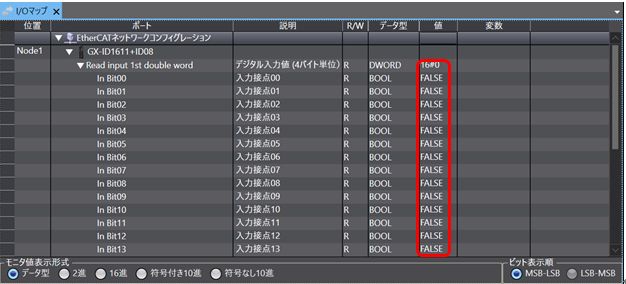

입력 장치에 연결된 외부 기기에서의 입력을 확인합니다. I/O 맵 상의 해당 장치 값에 반영됩니다. 대상 장치 값이 올바르게 반영되었는지 확인하십시오. 올바르게 반영되지 않은 경우, 장치와 외부 기기 간의 배선을 재검토합니다.


그림 4: I/O 맵 화면 (외부 기기 입력)

대상 장치에 대한 조작의 상세 내용은 「 Sysmac Studio Version 1 운영 매뉴얼 (SBCA-470) 」의 「7-2-1장 모니터링」, 「7-2-3장 설정/리셋, 현재값 변경, 강제값 리프레시」를 참조하십시오.
매뉴얼 다운로드에는 무료 회원 가입 및 로그인이 필요합니다.
