Sysmac Studio의 EtherNet/IP 연결에 타사 장비를 설정하고 싶습니다. EDS 파일 설치 방법을 알려주세요.

Sysmac Studio의 EtherNet/IP 연결에 타사 장비를 설정하고 싶습니다. EDS 파일 설치 방법을 알려주세요.

Network Configurator나 Sysmac Studio에서 EtherNet/IP 연결 설정의 대상 장치로 타사 제조업체의 장비를 설정하려는 경우, 해당 장비 제조업체에서 제공하는 EDS(Electronic Data Sheet) 파일을 설치해야 합니다.
EDS 파일 관리는 일반적으로 Network Configurator에서 수행하지만, EDS 파일 설치는 Sysmac Studio에서도 수행할 수 있습니다.
여기에서는 Sysmac Studio에서 EDS 파일을 설치하는 방법에 대해 아래와 같이 설명합니다.

1. EtherNet/IP 연결 설정의 도구 상자에서 EDS 라이브러리 표시 선택
[도구] 메뉴에서 [EtherNet/IP 연결 설정]을 선택하여 Ethernet/IP 장치 목록을 열고 더블 클릭합니다.
화면 오른쪽 도구 상자에 대상 장치 목록이 표시되면, 마우스 오른쪽 버튼을 클릭하고 [EDS 라이브러리 표시] 메뉴를 선택합니다.

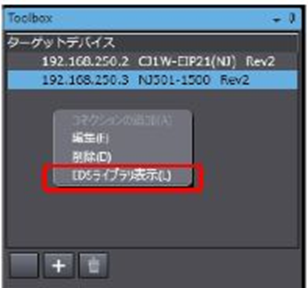

그림 1: 도구 상자

2. EDS 라이브러리 화면에서 설치
EDS 라이브러리 화면이 표시되면 [설치] 버튼을 클릭합니다.

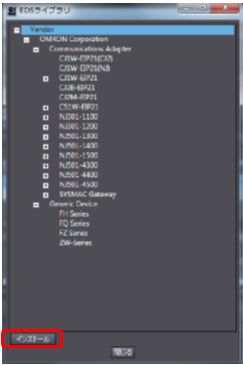

그림 2: EDS 라이브러리 화면

3. 추가할 EDS 파일 선택
추가할 EDS 파일을 선택하고 [열기] 버튼을 클릭합니다.

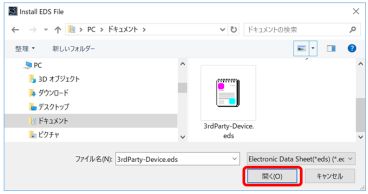

그림 3: 파일 대화 상자

4. EDS 라이브러리 추가 확인
EDS 파일이 추가됩니다. EDS 파일을 설치한 Ethernet/IP 장치가 EDS 라이브러리에 추가됩니다.

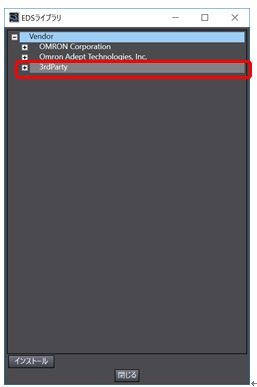

그림 4: EDS 라이브러리 화면 (EDS 추가 후)

5. 대상 장치 추가 형식명 후보에 추가한 장치가 표시되는지 확인
이더넷/IP 연결 설정 화면의 도구 상자에서 형식명 오른쪽의 ▼ 표시를 클릭하여 EDS를 추가한 디바이스가 대상 디바이스 선택 후보로 목록 표시되는지 확인합니다.

그림 5: 도구 상자

자세한 내용은 「 NJ/NX CPU 내장 EtherNet/IP 유닛 사용자 매뉴얼(SBCD-377□) 」의 「A-2-4 Sysmac Studio를 통한 EtherNet/IP 연결 설정」 및 「EDS 파일 추가」 항목을 참조하십시오.
NX-EIP201에 대해서는 「 NX 시리즈 EtherNet/IP 유닛 사용자 매뉴얼(SBCD-382□) 」「A-3-4 Sysmac Studio를 통한 EtherNet/IP 연결 설정」「EDS 파일 추가」 항목을 참조하십시오.
CJ1W-EIP21에 대해서는 「 EtherNet/IP? 유닛 사용자 매뉴얼(NJ 시리즈 연결편(SBCD-355□) 」「A-3-1 EDS 파일 설치」를 참조하십시오.
(매뉴얼 다운로드에는 무료 회원 가입 및 로그인이 필요합니다.)
