Sysmac Studio에서 두 프로젝트 파일의 차이점을 확인하는 방법을 알려주세요.

Sysmac Studio에서 두 프로젝트 파일의 차이점을 확인하는 방법을 알려주세요.

「오프라인 대조」를 사용하십시오.*1

「오프라인 대조」란 현재 열려 있는 프로젝트와 다른 프로젝트의 데이터를 오프라인에서 대조하여 비교 결과를 표시하는 기능입니다. 프로그램 변경 후 문제가 발생했을 때 등 변경 전 프로그램과 대조하여 원인을 찾을 수 있습니다.
또한 두 프로젝트 간의 다른 데이터를 병합(통합)할 수도 있습니다.*2

*1 오프라인 대조는 Ver.1.02 이후 버전에서 사용 가능합니다.
*2 병합은 Ver.1.03 이후 버전에서 사용 가능합니다.

사용 절차를 아래에 설명합니다.

●오프라인 대조 시작 ~ 대조 완료까지

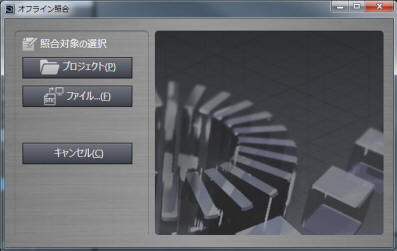

1. Sysmac Studio가 오프라인 상태에서 상단 메뉴 바에서 [파일] - [오프라인 대조]를 선택합니다.



실행하면 다음 화면이 표시됩니다.

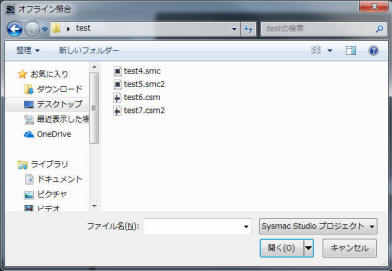

2. 대조 대상 프로젝트 파일을 선택하고 [열기]를 클릭합니다.
[프로젝트]에서 Sysmac Studio에 저장된 프로젝트를 선택하거나, [파일]에서 내보낸 프로젝트(확장자 .smc2, .csm2, .smc, .csm)를 선택합니다.

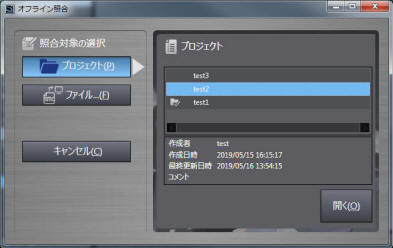

[프로젝트] 화면

현재 열려 있는 프로젝트에는 아이콘이 표시됩니다.

[파일] 화면

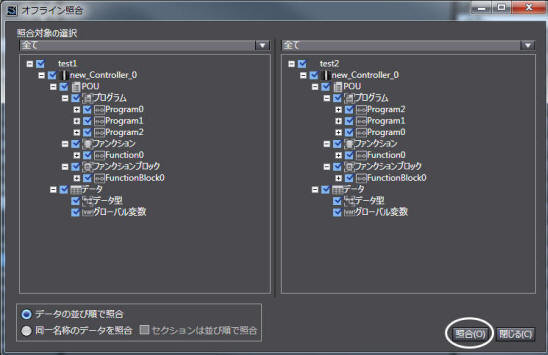

3. 대조 대상 컨트롤러와 데이터를 선택하고 [대조] 버튼을 클릭합니다.

대조 대상 선택 화면

왼쪽: 현재 열려 있는 프로젝트
오른쪽: 대조 대상 프로젝트

두 프로젝트 내의 어떤 데이터끼리 대조할지 다음과 같이 선택할 수 있습니다.

・데이터 정렬 순서대로 대조
대조 대상 선택 화면에 표시된 순서대로 위에서부터 순차적으로 대응하는 데이터를 대조합니다.

・동일 명칭 데이터 대조
현재 프로젝트와 대조 대상 프로젝트 양쪽에 동일한 이름의 데이터가 있는 경우, 해당 데이터끼리 대조합니다. ［섹션은 정렬 순서대로 대조］에 체크하면, 섹션 데이터만 대조 대상 선택 화면에 표시된 정렬 순서대로 대조됩니다.

〔참고〕
프로젝트에서 라이브러리를 참조하는 경우, 「대조 대상 선택」의 풀다운 목록에서 「참조 라이브러리」를 선택하면 참조 중인 라이브러리와 라이브러리 생성 원본 프로젝트 간의 대조를 수행할 수도 있습니다.

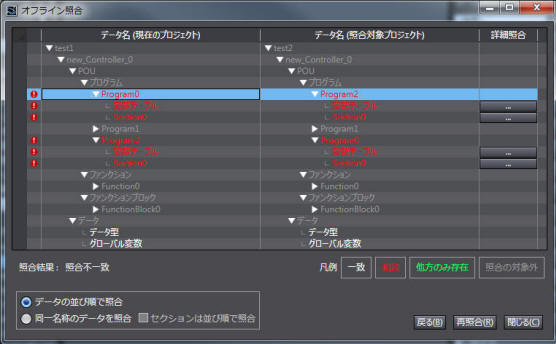

4. 대조 결과가 다음과 같이 표시되어 차이점을 확인할 수 있습니다.

대조 결과 화면(데이터 정렬 순서 대조)

흰색: 일치. 현재 프로젝트와 선택한 프로젝트의 데이터가 일치합니다.
빨강: 차이. 현재 프로젝트와 선택한 프로젝트의 데이터에 차이가 있습니다.
녹색: 한쪽에만 존재. 어느 한쪽 프로젝트에만 데이터가 존재합니다.

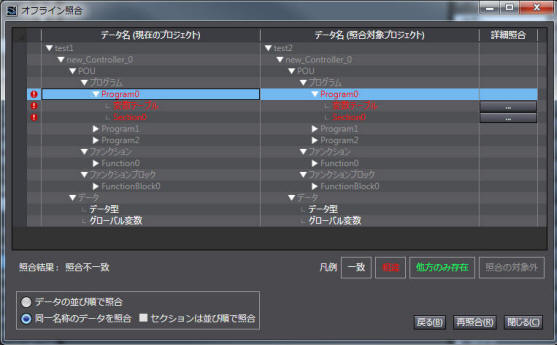

［동일 명칭 데이터 대조］를 선택한 경우, 대조 대상 프로젝트의 동일 명칭 데이터는 다음과 같이 현재 프로젝트의 정렬 순서에 맞춰 재정렬되어 표시됩니다.

대조 결과 화면(동일 명칭 데이터 대조)


●상세 대조 ~ 병합까지

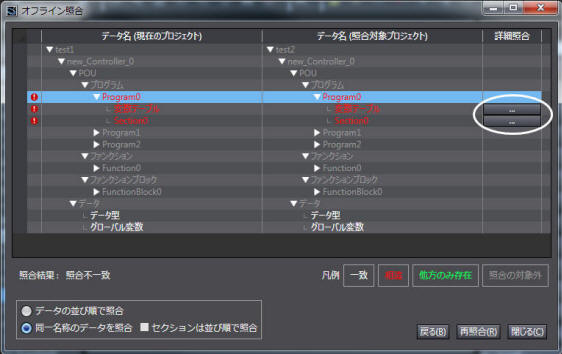

1. 대조 결과 화면에서 상세 대조 버튼 을 클릭합니다.

대조 결과 화면

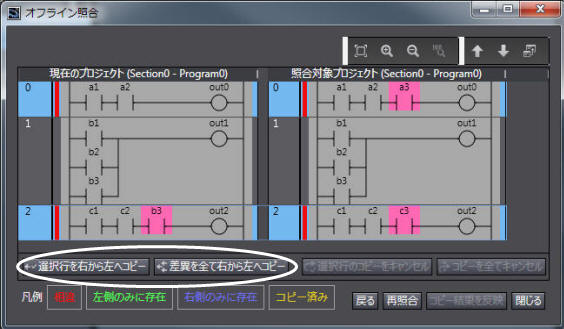

2. 병합할 행을 선택하고 [선택 행을 오른쪽에서 왼쪽으로 복사]를 클릭합니다.
차이점을 모두 병합하려면 [차이를 모두 오른쪽에서 왼쪽으로 복사]를 클릭합니다.
병합이란 두 프로젝트 간 서로 다른 데이터를 통합하는 기능입니다. 이 작업으로 차이 있는 데이터를 오른쪽(대조 대상 프로젝트)에서 왼쪽(현재 프로젝트)으로 복사하여 덮어쓸 수 있습니다.
또한 왼쪽(현재 프로젝트)에서 오른쪽(비교 대상 프로젝트)으로 복사하는 것은 불가능하므로, 병합 대상으로 할 프로젝트에서 오프라인 비교를 미리 실행해 두어야 합니다.

상세 비교 화면


3. [복사 결과 반영]을 클릭합니다.
이 작업으로 현재 프로젝트의 데이터에 변경 사항이 반영됩니다.
오른쪽에서 왼쪽으로 복사한 결과는 [복사 결과 반영]을 클릭했을 때 프로젝트에 반영되므로, 반영하기 전에 [뒤로], [재대조], [닫기]를 실행한 경우 복사한 결과는 사라집니다.
복사한 결과를 원상복구하려면 [선택 행 복사 취소] 또는 [복사 모두 취소]를 선택합니다. 단, [복사 결과 반영]으로 변경 사항을 반영한 후에는 원상복구할 수 없습니다.

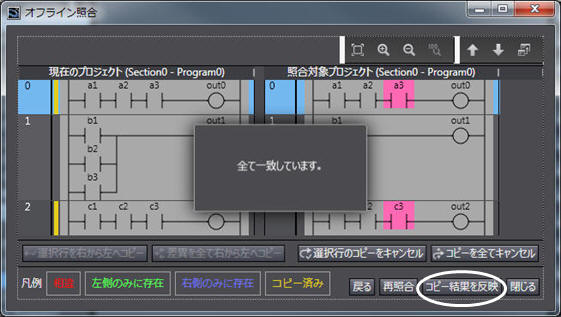

2. 단계에서 차이를 모두 복사한 경우, 위와 같이 "모두 일치합니다."라고 표시됩니다.

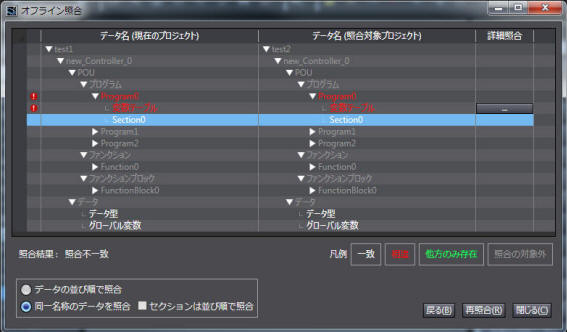

4.[뒤로]로 대조 결과 화면으로 돌아가서, 계속해서 다른 차이 부분을 동일한 절차로 상세 대조·병합할 수 있습니다.

대조 결과 화면


본 기능의 상세 내용 등에 대해서는 「 Sysmac Studio Version 1 운영 매뉴얼 (카탈로그 번호 SBCA-470) 」의 4-9 오프라인 대조 항목을 참조하십시오.
