NJ/NX와 NA 프로젝트를 통합할 수 있습니까?
- 등록일
- 2025. 12. 17.
NJ/NX와 NA 프로젝트를 통합할 수 있습니까?
「장치 임포트/익스포트」 기능을 통해 별도로 생성한 NJ/NX 시리즈 컨트롤러와 NA 시리즈 PT의 프로젝트를 통합할 수 있습니다.
장치 가져오기/내보내기는 NA의 화면 생성 데이터 및 기타 설정 정보를 장치 단위 파일로 가져오거나 내보내는 기능입니다. 이 기능을 통해 내보낸 NA 파일을 NJ/NX 컨트롤러 측 프로젝트에 가져와 통합할 수 있으므로, NJ/NX의 래더 프로그래밍과 NA의 화면 설계를 여러 사람이 동시에 진행할 수 있습니다.
또한 본 기능은 Sysmac Studio Ver.1.24 이후 버전에서 사용 가능합니다.
사용 절차를 아래에 제시합니다.
● NA 프로젝트 내보내기
● 내보낸 NA 프로젝트를 NJ/NX 프로젝트로 가져오기
각 기능의 상세 내용은 NA 프로그래머블 터미널 사용자 매뉴얼(소프트웨어 편)(카탈로그 번호 SBSA-546)의 아래 장을 참조하십시오.
매뉴얼 해당 부분
・2-5-4 장치 가져오기/내보내기
・4-3-4 페이지 편집 - 기본값 등록
・8-3-3 내부 장치 재연결
매뉴얼은 아래 프로그래머블 터미널 NA 시리즈 제품 정보 페이지에서 다운로드하십시오.
(매뉴얼 다운로드는 무료 회원 가입이 필요합니다.)
장치 가져오기/내보내기는 NA의 화면 생성 데이터 및 기타 설정 정보를 장치 단위 파일로 가져오거나 내보내는 기능입니다. 이 기능을 통해 내보낸 NA 파일을 NJ/NX 컨트롤러 측 프로젝트에 가져와 통합할 수 있으므로, NJ/NX의 래더 프로그래밍과 NA의 화면 설계를 여러 사람이 동시에 진행할 수 있습니다.
또한 본 기능은 Sysmac Studio Ver.1.24 이후 버전에서 사용 가능합니다.

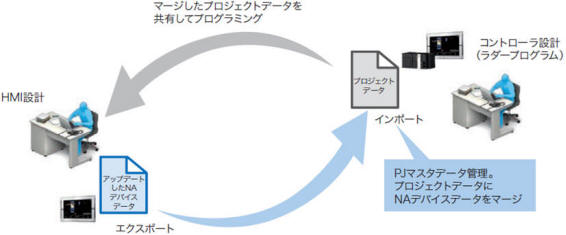

병행 개발 이미지
사용 절차를 아래에 제시합니다.
● NA 프로젝트 내보내기
1. NA 프로젝트를 엽니다.

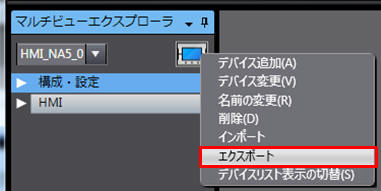

2. HMI 아이콘
을 마우스 오른쪽 버튼으로 클릭하고 [내보내기]를 선택합니다.
![NAのプロジェクトをエクスポート_HMIのアイコンを右クリックして[エクスポート]を選択](https://faq.fa.omron.co.jp/servlet/rtaImage?eid=ka05h000000Fs6K&feoid=00N5h0000029pN6&refid=0EM5h000002adGx)

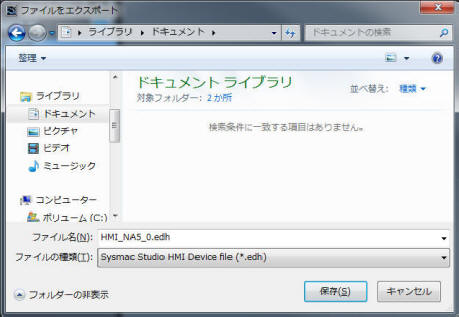

3. 파일 이름을 설정한 후 [저장]을 클릭합니다.
![NAのプロジェクトをエクスポート_ファイル名を設定し、[保存]をクリック](https://faq.fa.omron.co.jp/servlet/rtaImage?eid=ka05h000000Fs6K&feoid=00N5h0000029pN6&refid=0EM5h000002adHG)
저장이 완료되면 아래 메시지가 표시됩니다.
2. HMI 아이콘
3. 파일 이름을 설정한 후 [저장]을 클릭합니다.
저장이 완료되면 아래 메시지가 표시됩니다.
● 내보낸 NA 프로젝트를 NJ/NX 프로젝트로 가져오기
1. NJ/NX 프로젝트를 엽니다.

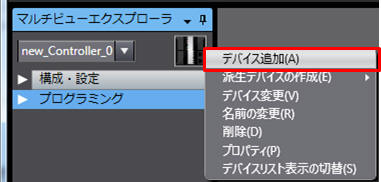

2. 컨트롤러 아이콘
을 마우스 오른쪽 버튼으로 클릭하고 [장치 추가]를 선택합니다.
![NAのプロジェクトをNJ/NXのプロジェクトにインポート_コントローラのアイコンを右クリックして[デバイス追加]を選択](https://faq.fa.omron.co.jp/servlet/rtaImage?eid=ka05h000000Fs6K&feoid=00N5h0000029pN6&refid=0EM5h000002adHN)
3 2. 컨트롤러 아이콘

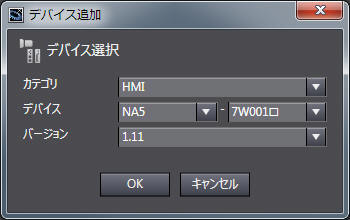

. 가져올 NA 프로젝트와 동일한 형식 및 버전을 선택하고 [확인]을 클릭합니다.
이때 가져올 NA 프로젝트와 버전을 일치시켜야 합니다. 버전이 다를 경우 가져오기 시 오류가 발생할 수 있습니다.
![NAのプロジェクトをNJ/NXのプロジェクトにインポート_インポートするNAのプロジェクトと同じ形式・バージョンを選択して[OK]をクリック](https://faq.fa.omron.co.jp/servlet/rtaImage?eid=ka05h000000Fs6K&feoid=00N5h0000029pN6&refid=0EM5h000002adGv)

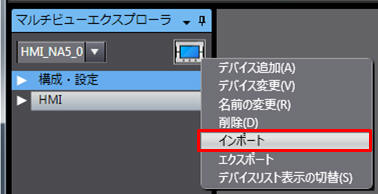

4. HMI 아이콘을 마우스 오른쪽 버튼으로 클릭하고 [가져오기]를 선택합니다.
![NAのプロジェクトをNJ/NXのプロジェクトにインポート_HMIのアイコンを右クリックして、[インポート]を選択](https://faq.fa.omron.co.jp/servlet/rtaImage?eid=ka05h000000Fs6K&feoid=00N5h0000029pN6&refid=0EM5h000002adHL)

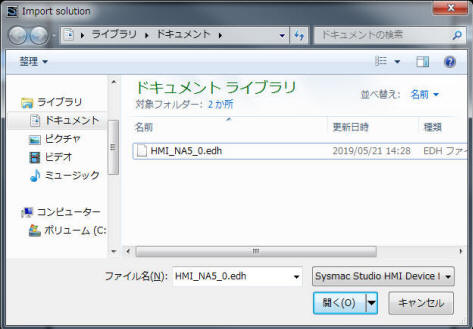

5. 가져올 파일을 선택하고 [열기]를 클릭합니다.
![NAのプロジェクトをNJ/NXのプロジェクトにインポート_インポートするファイルを選択し[開く]をクリック](https://faq.fa.omron.co.jp/servlet/rtaImage?eid=ka05h000000Fs6K&feoid=00N5h0000029pN6&refid=0EM5h000002adGw)
6 이때 가져올 NA 프로젝트와 버전을 일치시켜야 합니다. 버전이 다를 경우 가져오기 시 오류가 발생할 수 있습니다.
4. HMI 아이콘을 마우스 오른쪽 버튼으로 클릭하고 [가져오기]를 선택합니다.
5. 가져올 파일을 선택하고 [열기]를 클릭합니다.

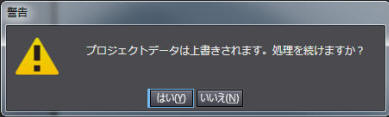

. 다음 메시지가 표시되면 "예"를 선택합니다.
"아니오"를 선택하면 가져오기가 중단됩니다.

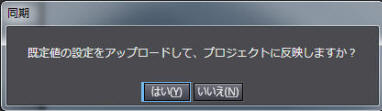

7. 다음 메시지가 표시되면 "예" 또는 "아니오"를 선택합니다.
"예"를 선택하면 가져올 파일의 기본값 설정이 현재 프로젝트로 이어집니다.
"아니오"를 선택하면 가져올 파일의 기본값 설정이 이어지지 않습니다.
〔참고〕
「기본값」이란 객체(버튼 등) 속성의 초기값을 의미합니다. 「기본값 등록」을 통해 객체 종류별로 임의로 초기값(기본값)을 설정할 수 있습니다. 기본값은 객체 종류별로 등록되며 프로젝트 단위로 관리됩니다. 기본값 등록은 버튼 등 자주 사용하는 객체만 지원합니다.
가져오기가 완료되면 다음 메시지가 표시됩니다.
8 "아니오"를 선택하면 가져오기가 중단됩니다.
7. 다음 메시지가 표시되면 "예" 또는 "아니오"를 선택합니다.
"예"를 선택하면 가져올 파일의 기본값 설정이 현재 프로젝트로 이어집니다.
"아니오"를 선택하면 가져올 파일의 기본값 설정이 이어지지 않습니다.
〔참고〕
「기본값」이란 객체(버튼 등) 속성의 초기값을 의미합니다. 「기본값 등록」을 통해 객체 종류별로 임의로 초기값(기본값)을 설정할 수 있습니다. 기본값은 객체 종류별로 등록되며 프로젝트 단위로 관리됩니다. 기본값 등록은 버튼 등 자주 사용하는 객체만 지원합니다.
가져오기가 완료되면 다음 메시지가 표시됩니다.
. 임포트 후 필요에 따라 내부 디바이스 재링크를 수행합니다.
임포트 시에도 프로젝트 업로드 시와 마찬가지로 내부 디바이스 재링크가 필요할 수 있습니다. 재링크 절차는 사용자 매뉴얼을 참조하십시오(매뉴얼 해당 부분은 아래에 기재).
임포트 시에도 프로젝트 업로드 시와 마찬가지로 내부 디바이스 재링크가 필요할 수 있습니다. 재링크 절차는 사용자 매뉴얼을 참조하십시오(매뉴얼 해당 부분은 아래에 기재).
각 기능의 상세 내용은 NA 프로그래머블 터미널 사용자 매뉴얼(소프트웨어 편)(카탈로그 번호 SBSA-546)의 아래 장을 참조하십시오.
매뉴얼 해당 부분
・2-5-4 장치 가져오기/내보내기
・4-3-4 페이지 편집 - 기본값 등록
・8-3-3 내부 장치 재연결
매뉴얼은 아래 프로그래머블 터미널 NA 시리즈 제품 정보 페이지에서 다운로드하십시오.
(매뉴얼 다운로드는 무료 회원 가입이 필요합니다.)
