【질문 상세】
온도 조절기 E5□C를 사용하고 있지만 온도가 오르락내리락하여 안정시키고 싶습니다. PID 설정을 하고 싶으니 조작 절차를 알려주세요.

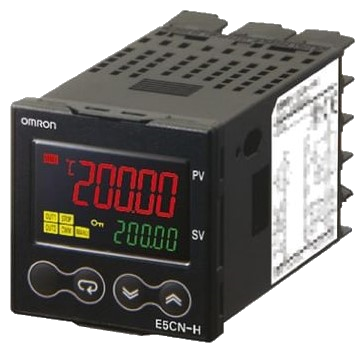

※대상 시리즈: E5GC/E5CC/E5DC/E5EC/E5AC/E5GN/E5CN/E5EN/E5AN/E5CD/E5ED
(시리즈명 끝에 -U, -B, -T, -H, -HT가 붙은 제품도 대상입니다)

【조건/환경】
・가동 중, 사용 중
・온도가 쉽게 오르고 식기 쉬운 대상 등

조건

온도 센서 배선 완료

입력 종류 설정 완료

【해결책】
■동영상으로 보시려면 여기를 클릭하세요


■ 조작 절차는 여기

	키 조작	표시	조작 내용
1	키 명칭		전원을 켠다

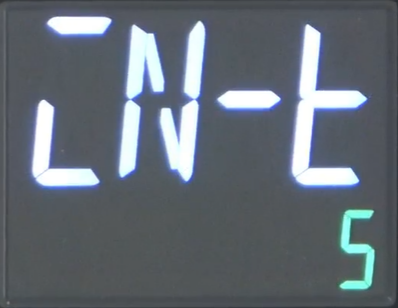

2			레벨 키를 3초 이상 길게 눌러 [iN-T]를 표시합니다(초기 설정 레벨)

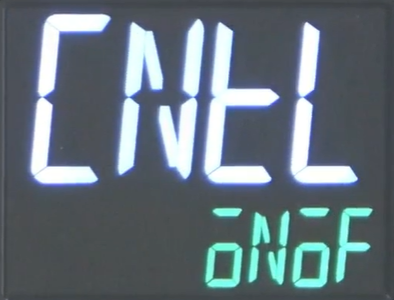

3			모드 키를 여러 번 눌러 [CNTL]을 표시합니다

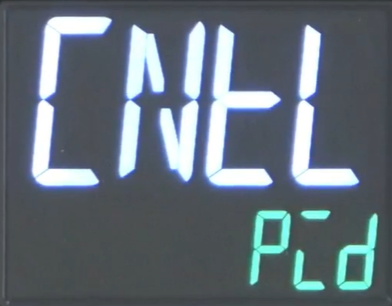

4			업 키를 1회 눌러 설정값을 [Pid]로 변경합니다.

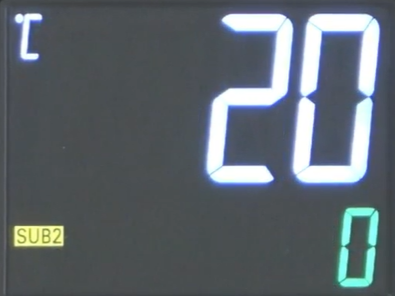

5			레벨 키를 1초 이상 길게 눌러 현재값 표시로 돌아감(운전 레벨)

【대상 기종】
본 절차는 아래 시리즈 모두 공통입니다. (시리즈명 말미 -U, -B, -T, -H, -HT 부착 모델도 대상입니다. 시리즈에 따라 입력 종류나 단자 번호가 다릅니다)

	DIN22.5mm	48×24mm	48×48mm	48×96mm	96×96mm
E5□C 시리즈	E5DC	E5GC	E5CC	E5EC	E5AC
E5□D 시리즈	―	―	E5CD	E5ED	―
E5□N 시리즈(생산 종료됨)	―	E5GN	E5CN	E5EN	E5AN
