Sysmac Studio에서 배열 변수나 구조체 변수의 현재 값을 한 화면에서 대량으로 모니터링하고 싶습니다.

워치 윈도우(테이블)를 사용하십시오.
또한 본 기능은 Sysmac Studio Ver.1.10 이후 버전에서 사용 가능합니다.

사용 절차를 아래에 설명합니다.

1. 컨트롤러에 온라인으로 연결합니다.

메뉴 바의 [컨트롤러] - [온라인]을 클릭하거나, 툴바의 아이콘 을 클릭합니다.

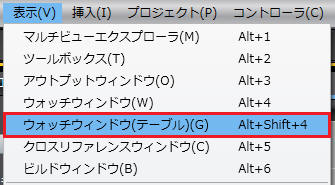

2. 메뉴 바의 [표시] - [워치 윈도우(테이블)]을 클릭합니다.

3. 감시 창(테이블) 화면에서 [이름]란에 모니터링할 배열이나 구조체의 변수명을 입력합니다.

이름은 전역 변수의 경우 "변수명", 로컬 변수의 경우 "프로그램명.변수명"(표시 예 참조)으로 지정하십시오.
단, 입력하는 변수명에 구조체의 멤버나 배열의 요소를 지정할 수 없습니다.

이름을 입력하면 다음과 같이 변수의 현재 값이 표시되며, 한 화면에서 대량으로 모니터링할 수 있습니다.

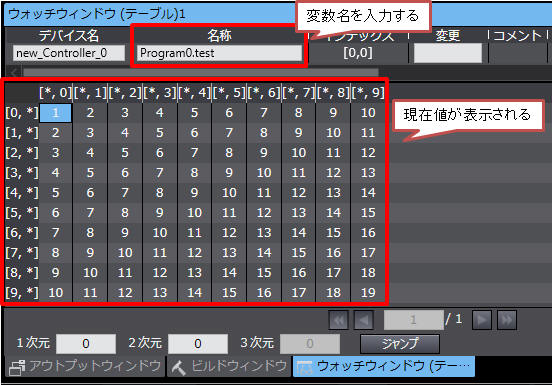

2차원 배열 표시 예시

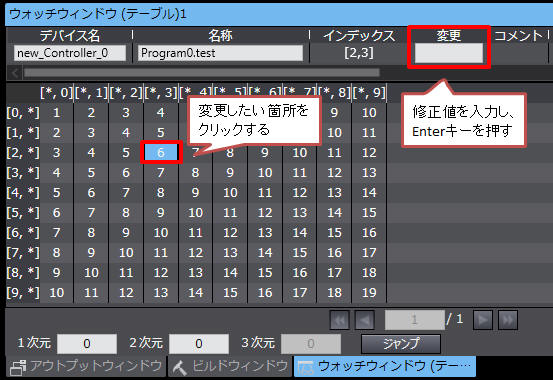

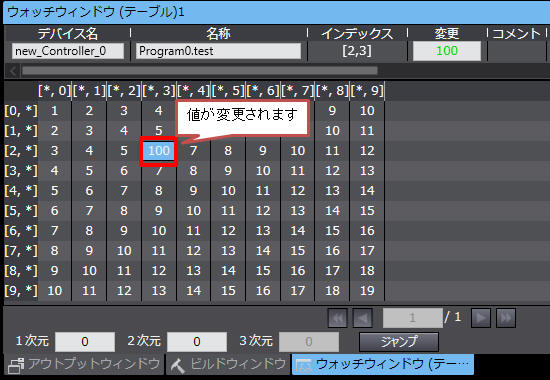

4. 값을 변경하려면 변경하려는 배열의 요소나 구조체의 멤버를 지정하고, 「변경」란에 수정값을 입력한 후 Enter 키를 누르십시오.

변수의 현재값을 오프라인에서 확인하는 방법은 해당 FAQ를 참조하십시오.

본 기능에 대한 자세한 내용은 다음 매뉴얼을 참조하십시오.

Sysmac Studio 버전 1 운영 매뉴얼 (카탈로그 번호 SBCA-470)
7-2-1 모니터링 - 감시 창에서 모니터링

매뉴얼 다운로드는 무료 회원 가입 및 로그인이 필요합니다.
