NJ/NX 시리즈 컨트롤러에서 ERROR 램프가 점등·점멸하는 경우의 이상 내용을 확인하고 싶습니다.

이상(이벤트) 관리 가능 여부에 따라 NJ/NX 시리즈의 이상은 크게 다음 두 가지 유형으로 구분됩니다.
본 FAQ에서는 CPU 유닛이 동작 가능한 이상인 경우, 대표적인 방법으로 Sysmac Studio에서 이상 내용을 확인하는 방법을 설명합니다.

・CPU 유닛이 동작할 수 없는 이상

CPU 유닛의 동작이 정지되어 있으므로, NJ/NX 시리즈의 이벤트 관리 기능으로 감지, 관리할 수 없는 이상입니다.
Sysmac Studio 및 표시기에서 이상 내용 확인 및 해제는 불가능합니다.

・CPU 유닛이 동작 가능한 이상

NJ/NX 시리즈의 이벤트 관리 기능으로 감지 및 관리 가능한 이상입니다.
Sysmac Studio 및 표시기에서 이상 내용 확인이 가능합니다.

어느 쪽의 이상에 속하는지는 다음 표 1, 표 2를 참조하여 NJ/NX의 LED 상태로 확인하십시오.
※표는 NJ/NX 시리즈 트러블슈팅 매뉴얼 (카탈로그 번호 SBCA-469 리비전 C)에서 발췌한 것입니다. 리비전 업데이트에 따라 기재 내용이 변경될 수 있습니다.

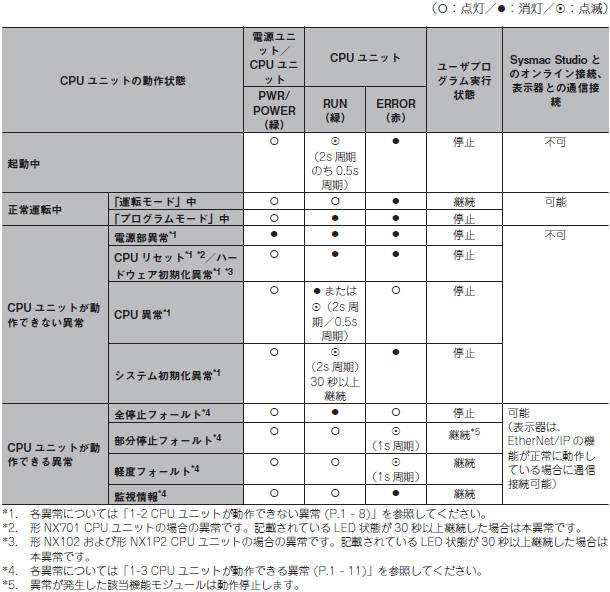

(표 1) NX 시리즈 CPU 유닛의 경우

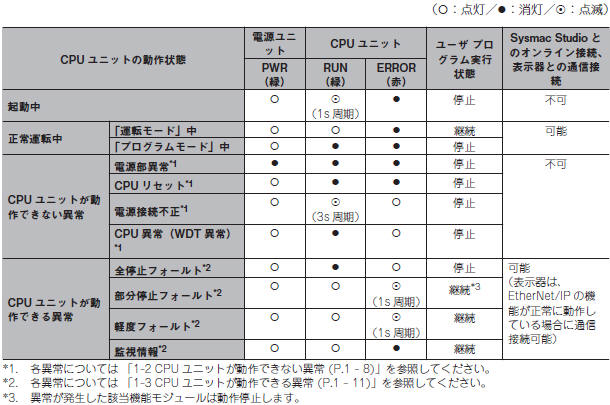

(표 2) NJ 시리즈 CPU 유닛의 경우


■ 이상 확인 방법
Sysmac Studio의 문제 해결 기능을 사용합니다.

【사용 절차】

1. Sysmac Studio에서 컨트롤러에 온라인으로 연결합니다.

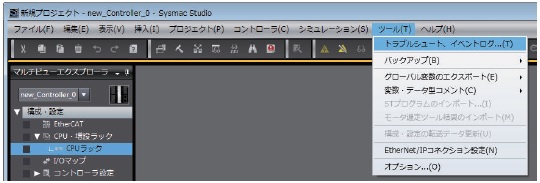

2. 메뉴 바의 [도구] - [문제 해결, 이벤트 로그]를 클릭합니다.

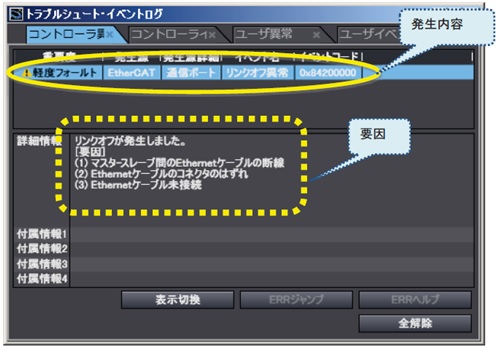

3. 자동으로 컨트롤러의 이상 정보가 수집되어 [문제 해결·이벤트 로그] 대화 상자가 열립니다. 표시되는 이상 발생 내용과 원인을 확인하십시오.

또한 본 기능에서는 현재 발생 중인 이상뿐만 아니라 과거에 발생한 이상 기록도 확인할 수 있습니다.
자세한 내용은 다음 매뉴얼을 참조하십시오.

NJ/NX 시리즈 문제 해결 매뉴얼 (카탈로그 번호 SBCA-469)
2-3-1 Sysmac Studio를 이용한 이상 확인 및 해제

매뉴얼은 관련 정보 다운로드 센터 매뉴얼에서 다운로드하십시오.
매뉴얼 다운로드에는 무료 회원 등록이 필요합니다.
