Sysmac Studio에서 다루는 NA 시리즈의 리소스 및 리소스 ID란 무엇입니까?

리소스란 아래에 표시된 사용자 페이지상의 각 오브젝트, 알람에 사용하는 문자열이나 미디어 파일 등 5종류의 데이터를 말합니다. 이러한 리소스를 일괄적으로 표시·편집함으로써 프로젝트 내에서 사용하는 문자열이나 이미지, 파일 등을 일원적으로 관리할 수 있습니다.

〔리소스의 종류〕

・범용 문자열　 　String

・알람 문자열　 　String

・문서　 　PDF,WORD,EXCEL

・이미지　 　JPEG, BMP, PNG 등

・동영상　 　MPEG4, WMV 등

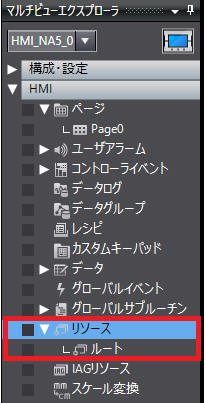

NA 시리즈 PT에서는 리소스를 멀티 뷰 탐색기의 [HMI] - [리소스]에서 관리합니다.

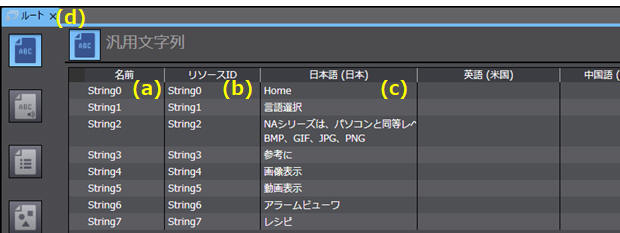

아래 그림은 리소스 그룹 "루트"의 범용 문자열 데이터 표시 예시입니다.


도면 내 (a)~(d)에 대해 다음과 같이 설명합니다.

(a) 이름에 대해

각 리소스에는 임의로 이름을 설정할 수 있습니다.

(b) 리소스 ID에 대해

각 리소스에는 리소스 ID라고 불리는 관리 번호가 부여됩니다.
이를 통해 동일한 ID의 리소스를 프로젝트 내 여러 위치에서 사용할 수 있으며, 리소스에 등록한 데이터 내용을 변경하면 모든 동일 ID 사용 위치에 반영됩니다.

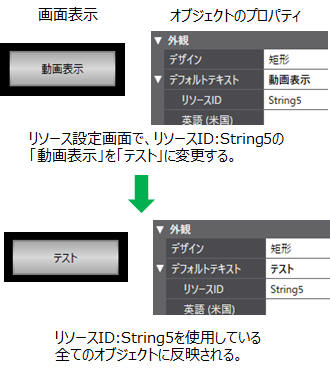

예를 들어 위 그림에서 리소스 ID: String5의 '동영상 표시'를 '테스트'로 변경하면, 리소스 ID에 String5를 사용하는 객체의 속성 [외관]-[릴리스 시 기본 텍스트]가 아래 그림과 같이 변경됩니다.




또한 리소스 ID는 리소스 그룹명과 이름에 따라 자동 생성됩니다. 직접 임의의 ID로 변경할 수 없습니다.
리소스 그룹에 대해서는 후술하는 (d)의 설명을 참조하십시오.
예) 리소스 그룹명: Group0, 이름: String0인 경우, 리소스 ID는 "Group0_String0"이 됩니다.

(c) 다국어 지원에 대해

멀티 뷰 탐색기의 [구성·설정] - [언어 설정]에서 추가 등록된 언어는 리소스 설정 화면에 반영되며, 동일한 ID로 언어별 다른 데이터를 등록할 수 있습니다. 이러한 언어별 데이터는 이벤트와 액션을 설정한 버튼을 누르는 방법 등으로 언어 전환을 통해 일괄적으로 전환할 수 있습니다.

(d) 리소스 그룹에 대해

기본값인 루트 외에도 새로 리소스 그룹을 생성할 수 있습니다.
리소스 그룹을 분리함으로써 기능이나 용도에 따른 리소스 관리가 가능해집니다.

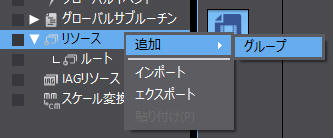

리소스 그룹 추가는 [리소스]를 마우스 오른쪽 버튼으로 클릭한 후 [추가] - [그룹]에서 수행합니다.


↓Group0이 추가됩니다. (그룹명은 임의로 변경 가능)
