NJ/NX 시리즈와 NA 시리즈에서는 대응하는 데이터형의 명칭이 다르지만, 어떻게 대응시키면 좋습니까?
- 등록일
- 2025. 12. 17.
NJ/NX 시리즈와 NA 시리즈에서는 대응하는 데이터형의 명칭이 다르지만
형 NJ/NX 시리즈와 형 NA 시리즈의 데이터 형식은 명칭이 다릅니다.
Sysmac Studio의 기능으로 자동 데이터형 변환 기능이 있습니다.*1
【데이터형 변환 절차】*2
1. 컨트롤러 측에서 글로벌 변수를 생성합니다.

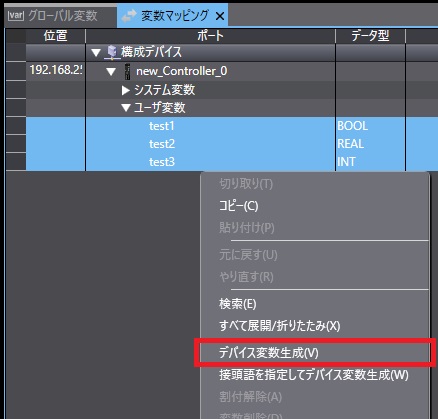

2. HMI 측의 변수 매핑에서 디바이스 변수 생성을 수행합니다.

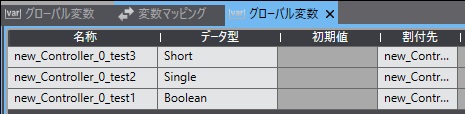

3. 자동으로 데이터 유형이 변환되어 HMI 측에서도 글로벌 변수가 생성됩니다.

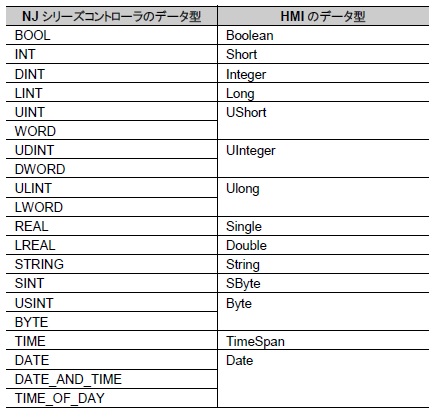

Sysmac Studio에서 데이터 형식의 자동 변환은 가능하지만, 각 데이터 형식의 대응을 확인하실 때는 아래 표를 참조하십시오.
본 표는 「 NA 시리즈 활용 가이드 - 프로그래머블 터미널 기본 화면 만들기 - (SBSA-043) 」의 7-1장에도 게재되어 있습니다.
매뉴얼 다운로드는 무료 회원 가입 및 로그인이 필요합니다.
* 1. 본 기능은 Sysmac Studio Ver.1.27 이후 버전에서 사용 가능합니다.
*2 본 FAQ에서는 컨트롤러에 등록한 변수를 HMI에 매핑하는 경우의 조작 방법을 소개하고 있으나, 마찬가지로 HMI 측에서 등록한 변수를 컨트롤러 측으로 변환하여 매핑하는 것도 가능합니다.
