NJ/NX 시리즈 컨트롤러의 시스템 정의 변수란 무엇입니까?

NJ/NX 시리즈 컨트롤러의 시스템 정의 변수란 무엇입니까?

「시스템 정의 변수」란 시스템에서 특정 기능이 할당된 변수를 말합니다.
사전에 글로벌 변수 테이블 또는 각 POU의 로컬 변수 테이블에 등록되어 있습니다. (단, 테이블 상에는 표시되지 않습니다)
변수명은 고정되어 있습니다. “ _ (밑줄) ”으로 시작하는 것과 “ P_ ”로 시작하는 것으로 구성됩니다.
읽기 전용 시스템 정의 변수와 읽기/쓰기 가능한 시스템 정의 변수가 있습니다.
사용자 프로그램, 외부 통신 또는 Sysmac Studio, NS 시리즈 PT, NA 시리즈 PT에서 읽고 쓰며 사용합니다.

시스템 정의 변수는 기본적으로 기능 모듈별로 분류합니다.
변수명은 아래의 카테고리명으로 시작합니다.

기능 모듈	카테고리명	예
NJ/NX 시리즈 컨트롤러의 시스템 전체	_ (없음)	_CurrentTime 시스템 시간
PLC 기능 모듈	_PLC	_PLC_ErrSta PLC 기능 모듈 오류 상태
	_CJB	_CJB_ErrSta I/O 버스 이상 상태
NX 버스 기능 모듈	_NXB	_NXB_UnitMsgActiveTbl NX 유닛 메시지 통신 가능 상태
모션 제어 기능 모듈	_MC, _MC1, _MC2	_MC_AX 축 변수
EtherCAT 마스터 기능 모듈	_EC	_EC_PDSlavTbl 프로세스 데이터 통신 중 슬레이브 테이블
EtherNet/IP 기능 모듈	_EIP	_EIP_ErrSta 내장 EtherNet/IP 이상

시스템 정의 변수 목록은 Sysmac Studio의 시스템 정의 변수 참조에서 확인할 수 있습니다.

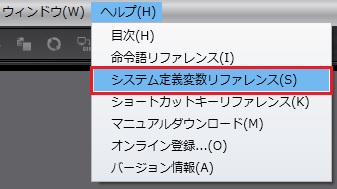

Sysmac Studio에서 상단 메뉴 바의 [도움말] - [시스템 정의 변수 참조]를 열어 주십시오.

　

또한 컨트롤러 시리즈에 따라 지원되지 않거나 배열 수 등의 사양이 다른 시스템 정의 변수가 있습니다.
자세한 내용은 『NJ/NX 시리즈 CPU 유닛 사용자 매뉴얼 소프트웨어 편』(카탈로그 번호 SBCA-467)의 "부록 A-7 시스템 정의 변수의 개별 사양"에서 개별 사양을 확인하십시오.

매뉴얼은 아래 관련 정보의 다운로드 센터 매뉴얼에서 다운로드하십시오.
(매뉴얼 다운로드에는 무료 회원 가입이 필요합니다.)
