H5S에서 요일과 시간을 지정하여 ON/OFF 반복 동작이나 펄스 출력을 하고 싶습니다. 설정 방법을 알려주세요.
- 등록일
- 2025. 12. 17.
H5S에서 요일과 시간을 지정하여 ON/OFF 반복 동작이나 펄스 출력을 하고 싶습니다. 설정 방법을 알려주세요.
(예1)

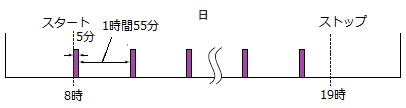

・동작: 일요일 8:00~19:00 사이에 5분 ON/1시간 55분 OFF를 반복한다.
・설정
(예2)
・작동: 월요일부터 토요일까지 매일 오전 8:25부터 30초 동안만 ON 시킵니다.
・설정：
(기타 동작)
아래 동작 설정은 해당 FAQ 를 참조하십시오.
● 월요일부터 금요일까지 매일 8:30에 ON, 17:15에 OFF 시킵니다.
・동작: 일요일 8:00~19:00 사이에 5분 ON/1시간 55분 OFF를 반복한다.
・2개 이상의 설정은 3~8의 조작을 반복합니다.
・회로1, 회로2는 독립적입니다.
회로1에 설정된 내용은 출력1이 동작하고, 회로2에 설정된 내용은 출력2가 동작합니다.
・사이클 동작은 동일 출력 채널 내에서 다른 프로그램과 동작 시각이 겹치는 설정을 하지 마십시오.
・회로1, 회로2는 독립적입니다.
회로1에 설정된 내용은 출력1이 동작하고, 회로2에 설정된 내용은 출력2가 동작합니다.
・사이클 동작은 동일 출력 채널 내에서 다른 프로그램과 동작 시각이 겹치는 설정을 하지 마십시오.
| 절차 | 본체 표시 | |
| 1 | 모드 전환 스위치를 「회로1」 또는 「회로2」로 설정합니다.*1 출력 설정 전환 스위치를 "타이머"로 설정합니다. 예: 회로1로 설정하는 경우 (4채널 타입의 출력 채널 지정 방법은 *2를 참조하십시오.) | － |
| 2 | 프로그램이 이미 있는 경우 기존 프로그램에서 표시합니다. 새로 추가할 경우 --:--가 나올 때까지 [셋]을 누르십시오. | |
| 3 | [ 사이클]을 누릅니다. (사이클 프로그램 설정 화면으로 이동합니다.) | |
| 4 | 요일 키를 눌러 일요일( [시][분]을 눌러 시작 시간을 지정합니다. *3 | |
| 5 | [ 셋]을 누릅니다. [시][분]을 눌러 정지 시간을 지정합니다. *3 | |
| 6 | [ 설정]을 누릅니다. [시][분]을 눌러 ON 시간 폭을 설정합니다. *3 | |
| 7 | [ 설정]을 누릅니다. [시][분]을 눌러 OFF 시간 폭을 설정합니다. *3 | |
| 8 | [ 설정]을 눌러 설정을 확정합니다. | － |
| 9 | 모드 전환 스위치를 운전 위치로 되돌립니다. | － |
(예2)
・작동: 월요일부터 토요일까지 매일 오전 8:25부터 30초 동안만 ON 시킵니다.
・회로1, 회로2는 독립적입니다.
회로1에 설정된 내용은 출력1이 동작하고, 회로2에 설정된 내용은 출력2가 동작합니다.
・2개 이상의 설정은 3~5의 조작을 반복합니다.
회로1에 설정된 내용은 출력1이 동작하고, 회로2에 설정된 내용은 출력2가 동작합니다.
・2개 이상의 설정은 3~5의 조작을 반복합니다.
| 절차 | 본체 표시 | |
| 1 | 모드 전환 스위치를 「회로1」 또는 「회로2」로 설정합니다.*1 출력 설정 전환 스위치를 「펄스」로 설정합니다. 예: 회로 2로 설정하는 경우 (4채널 타입의 출력 채널 지정 방법은 *2를 참조하십시오.) | － |
| 2 | 프로그램이 이미 있는 경우 기존 프로그램에서 표시합니다. 새로 추가할 경우 --:--가 표시될 때까지 [셋]을 누르십시오. | |
| 3 | 요일 키를 눌러 월~토에 [시][분]을 눌러 ON 시간을 지정합니다. *3 | |
| 4 | [ 셋]을 누릅니다. [펄스]를 눌러 펄스 폭을 설정합니다. *3 (1초→2초→・・・→59초→1분→・・・59분→60분→1초) | |
| 5 | [ 설정]을 눌러 설정을 확정합니다. | － |
| 6 | 모드 전환 스위치를 운전 위치로 되돌립니다. | － |
*1 회로1로 설정하면 출력1이 작동합니다. 회로2로 설정하면 출력2가 작동합니다. 모드 전환 스위치를 「회로1」 또는 「회로2」(4채널 타입은 「설정」)로 하면 자동 운전이 해제됩니다. 필요에 따라 출력 「입」「절」 스위치를 사용하십시오. 또한 출력 설정 전환 스위치를 전환하면 설정된 내용이 모두 삭제됩니다.
*2 4채널 타입의 프로그램(출력 선택) 방법은 다음과 같습니다.
*2 4채널 타입의 프로그램(출력 선택) 방법은 다음과 같습니다.
*3 키를 계속 누르면 빨리 감기됩니다.
또는
을 누르면 직전에 누른 값이 내려갑니다.
| 절차 | 본체 표시 | |
| 1 | 모드 전환 스위치를 「설정」으로 합니다. | － |
| 2 | [ 출력 선택]을 눌러 출력 번호를 선택합니다. 키를 누를 때마다 LCD 표시부 우측 하단의 설정 회로 번호는 다음과 같이 전환됩니다. →１→２→３→４→１→２→３→４→１→ 이후의 조작은 2채널 타입과 동일합니다. | |
(기타 동작)
아래 동작 설정은 해당 FAQ 를 참조하십시오.
● 월요일부터 금요일까지 매일 8:30에 ON, 17:15에 OFF 시킵니다.
● 월요일 8:30부터 금요일 17:15까지 연속으로 ON 상태로 유지.
● 월~금요일 22:00부터 다음 날 8:00까지 ON 상태로 유지한다.
