Sysmac Studio에서 생성한 기능 블록 등을 재사용하려면 어떻게 해야 하나요?

Sysmac Studio에서 이전에 생성한 FB(기능 블록)나 FUN(기능) 등을 다른 프로젝트에서 재사용하려면 다음 방법 중 하나를 사용할 수 있습니다.

＜케이스 1＞ 재사용하려는 FB나 FUN을 프로젝트 간에 복사＆붙여넣기
복사 방법으로는 FB나 FUN 내에서 참조하는 변수나 변수에 사용된 데이터형을 포함하지 않고 복사하는 방법(a)과 포함하여 복사하는 방법(b)이 있습니다.

(a) 복사(변수나 변수의 데이터 유형을 포함하지 않고 복사)
(b) 참조 대상 포함 복사(변수 및 변수의 데이터 유형 포함 복사)

(a)는 이미 복사한 FB나 FUN을 다시 다른 섹션에 복사하거나, 복사한 FB나 FUN을 수정하여 사용할 때 효과적입니다.
반면, (b)는 복사 원본의 FB나 FUN을 100% 재사용하고자 할 때 효과적입니다.

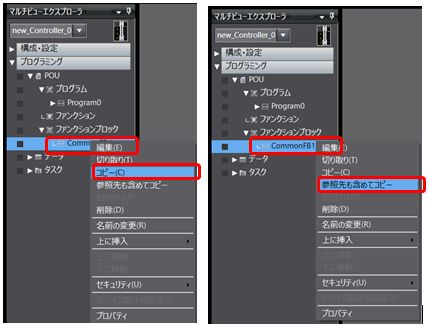

① 멀티 뷰 탐색기에서 대상 FB나 FUN 아이콘을 마우스 오른쪽 버튼으로 클릭하여 표시되는 드롭다운 메뉴에서 '복사' 또는 '참조 대상 포함 복사'를 선택합니다.

(a) 복사　　　　　　　　　　　(b) 참조 위치 포함 복사


② 멀티 뷰 탐색기에서 FB나 FUN을 마우스 오른쪽 버튼으로 클릭하여 표시되는 드롭다운 메뉴에서 '붙여넣기'를 선택합니다.


붙여넣기

아래 그림과 같이 기능 블록 아래에 복사한 기능 블록 「CommonFB1」이 추가됩니다.

붙여넣기 후


＜케이스 2＞ 재사용하고 싶은 FB나 FUN을 라이브러리에 추가(부품화)
이 방법은 FB나 FUN을 라이브러리로 부품화하여 재사용하는 방법입니다.
구체적인 방법에 대해서는 아래 링크의 FAQ05389 「Sysmac Studio에서는 프로그램을 부품화하여 재사용할 수 있습니까?」를 참조하십시오.

기타 Sysmac Studio 조작 등에 대한 자세한 내용은 아래 매뉴얼을 참조하십시오.
자동화 소프트웨어 Sysmac Studio Version 1 운영 매뉴얼 SYSMAC-SE2□□□(SBCA-470)
