Sysmac Studio에서 추가한 프로그램의 동작을 모니터링할 수 없습니다. 방법을 알려주세요.
- 등록일
- 2025. 12. 17.
Sysmac Studio에서 추가한 프로그램의 동작을 모니터링할 수 없습니다. 방법을 알려주세요.
프로그램을 추가한 경우, 추가한 프로그램을 태스크에 할당하고 다시 컨트롤러로 전송해야 합니다.
태스크란 사용자 프로그램 등의 실행 조건이나 실행 순서를 지정하는 기능을 말합니다.
이 태스크에 추가한 프로그램을 할당(연결)함으로써 프로그램을 동작시킬 수 있습니다.
새 프로젝트 생성 시 자동으로 생성되는 Program0은 기본적으로 Primary Task에 할당되어 있지만, 추가한 프로그램에는 기본적으로 태스크가 할당되지 않습니다.
따라서 할당 설정을 수행하지 않으면 추가한 프로그램은 동작하지 않으며, 온라인 연결을 해도 프로그램 동작을 모니터링할 수 없습니다.

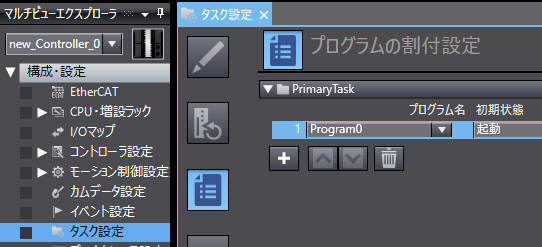

작업 할당은 멀티 뷰 탐색기의 [구성·설정] - [작업 설정] - [프로그램 할당 설정]에서 수행합니다. 설정 방법의 상세 내용은 후술하는 매뉴얼을 참조하십시오.
【온라인 연결 시 모습】
・Program0
※ 녹색 도통선이 표시되며, 변수 값은 모니터링 및 변경 가능.
・Program1(추가한 프로그램)
래더 프로그램의 경우
※태스크에 할당하지 않은 경우, 녹색 도통선이 표시되지 않으며 변수 값은 모니터링 및 변경 불가.
ST 프로그램의 경우
※태스크에 할당하지 않은 경우, 변수 값은 취득 불가로 표시되며 모니터링 및 변경 불가.
태스크의 상세 내용은 NJ/NX 시리즈 CPU 유닛 사용자 매뉴얼 소프트웨어 편 (카탈로그 번호 SBCA-467) 의 제5장 태스크 설계를 참조하십시오.
매뉴얼 다운로드는 무료 회원 가입 및 로그인이 필요합니다.
