CS/CJ 시리즈 기본 I/O 유닛의 I/O 할당을 임의의 주소로 할 수 있습니까?

CS/CJ 시리즈 기본 I/O 유닛의 I/O 할당을 임의의 주소로 할 수 있습니까?

CS/CJ 시리즈 기본 I/O 유닛은 I/O 테이블을 생성하면 유닛 장착 순서에 따라 자동으로 왼쪽 정렬로 할당되지만, CX-Programmer에서 각 랙의 선두 주소 또는 각 슬롯의 선두 주소를 임의로 변경할 수 있습니다.
※ CS 시리즈에서는 I/O 테이블 생성이 필수이지만, CJ 시리즈에서는 생성하지 않고도 운전할 수 있습니다. 다만 이 경우 전원 투입 시마다 유닛 장착 순서에 따라 무조건 왼쪽 정렬로 I/O 할당이 이루어지며, 랙 선두 주소나 슬롯 선두 주소 변경은 불가능합니다.

■랙 선두 주소 설정
랙별로 선두 주소를 변경할 수 있습니다.
장치의 주소를 확인할 때 CPU 장치부터 순차적으로 할당할 필요가 없어 유지보수가 용이해집니다.

예시로 CJ 시리즈에서의 설정 절차와 할당 예를 보여줍니다.

【절차】

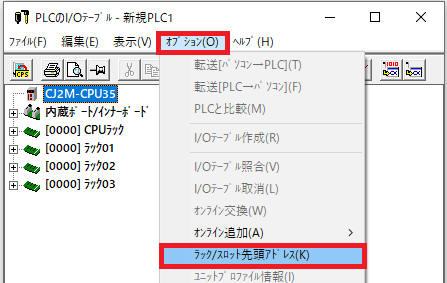

(1) I/O 테이블 창에서 [옵션] - [랙/슬롯 시작 주소] 선택

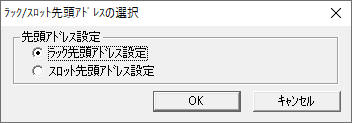

(2) [랙 선두 주소 설정]에 체크하고 [확인]을 누릅니다

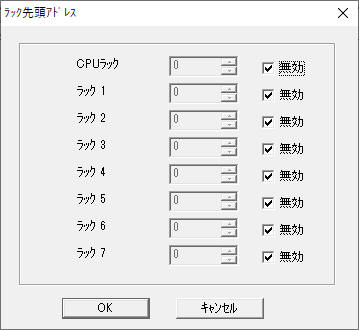

(3) 시작 주소를 지정하려는 랙의 [무효] 체크를 해제하고, 시작 주소를 변경한 후 [확인]을 누릅니다

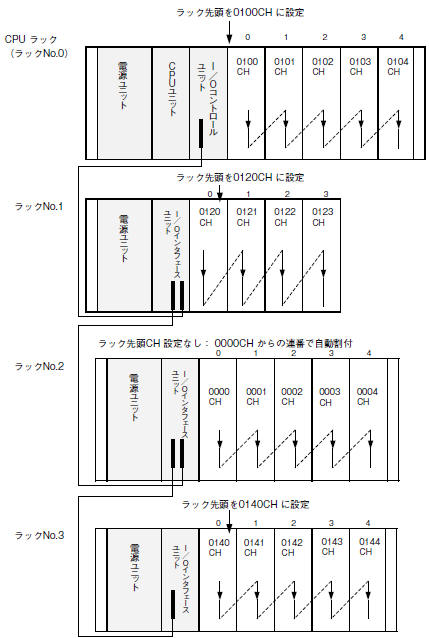

【할당 예시】




■슬롯 시작 주소(임의 장착 위치 유닛의 시작 주소) 설정
임의의 랙의 임의 장착 위치 유닛에 선두 채널 번호를 설정하여 이후 장착 순서로 할당할 수 있습니다.
입력·출력 채널 번호를 장치나 회로별로 그룹화하여 설정하고자 할 때나, 향후 확장을 고려하여 빈 채널을 확보해 두고 싶을 때 등에 수행합니다.

예시로 CJ 시리즈의 설정 절차와 할당 예시를 보여줍니다.

【절차】
(1) I/O 테이블 유닛 창에서 [옵션] - [랙/슬롯 시작 주소] 선택

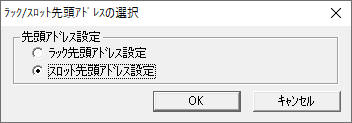

(2) [슬롯 선두 주소 설정]에 체크하고 [확인]을 누릅니다

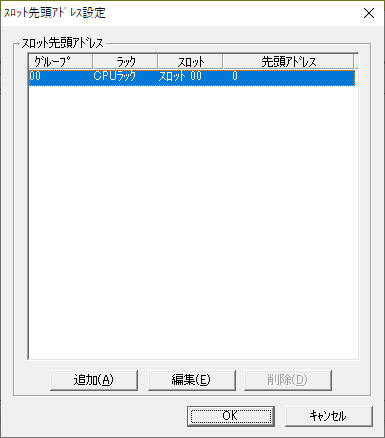

(3) 각 슬롯의 시작 주소를 변경한 후 [확인]을 누릅니다
그룹 00 설정만 CPU 랙의 슬롯 00이 대상입니다. 그룹 01 이후는 랙, 슬롯 설정이 임의입니다. 시작 주소를 0CH 이외로 설정할 때는 [편집]을 클릭합니다. [추가]를 클릭하여 그룹 01 이후 설정을 진행하십시오.

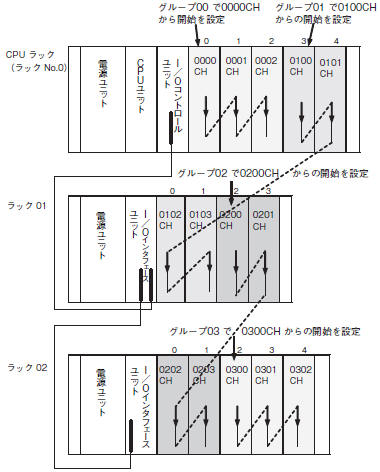

【할당 예시】




■설정 시 주의사항
・할당 주소가 중복되지 않도록 시작 주소를 설정하십시오.
・CX-Programmer에서 "I/O 테이블 취소" 작업을 실행한 경우, 시작 주소 설정은 초기화됩니다.


자세한 사양은 아래 매뉴얼을 참조하십시오.

『 SYSMAC CJ 시리즈 CJ2 CPU 유닛 사용자 매뉴얼 소프트웨어 편 (SBCA-350) 』
・제8장 I/O 할당 및 유닛 설정
　　8-1 I/O 할당

『 SYSMAC CS 시리즈 CPU 유닛 사용자 매뉴얼 설정편(SBCA-301) 』
・제8장 I/O 할당

매뉴얼 다운로드는 무료 회원 가입 및 로그인이 필요합니다.
