글로벌 변수는 모든 POU(프로그램, 기능, 기능 블록 등의 프로그램 구성 요소)에서 액세스할 수 있지만, 각 POU에서 액세스할 경우 각 POU 내의 글로벌 변수에 해당하는 외부 변수를 통해 이루어집니다.

Sysmac Studio의 안전 컨트롤러 안전 프로그램을 편집하는 FBD 에디터에서는 글로벌 변수와 각 POU 내의 외부 변수 모두에 주석을 등록할 수 있지만, 아래 (a)와 같이 글로벌 변수 주석 사용이 설정되지 않은 상태에서는 글로벌 변수의 주석이 표시되지 않습니다.

글로벌 변수의 코멘트는 I/O 맵의 디바이스 변수 코멘트와 세이프티 슬레이브 유닛 파라미터 설정 화면의 입출력 단자 코멘트와 연동되어 있으므로, 글로벌 변수 코멘트를 우선적으로 표시하고 싶은 경우가 있습니다.
이러한 경우에는 (b)의 절차에 따라 글로벌 변수 주석을 표시하도록 설정하십시오.

(a) 글로벌 변수 주석 사용 설정 없음
글로벌 변수 주석을 사용하도록 설정되지 않은 상태에서는 글로벌 변수 테이블에 등록한 주석이 아닌 외부 변수의 주석이 표시됩니다.

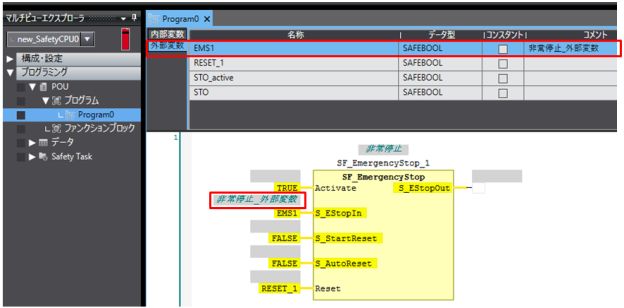

안전 프로그램의 글로벌 변수 테이블에 주석 "비상 정지_글로벌 변수" 등록

글로벌 변수 주석 사용 설정
글로벌 변수 코멘트는 표시되지 않고, 외부 변수 코멘트 「비상정지_외부변수」가 표시됨



(b) 있음
다음 설정에서 "글로벌 변수 주석 사용"에 체크하면 글로벌 변수 주석을 표시할 수 있습니다.
단, 본 설정의 기능은 Sysmac Studio Ver. 1.24 이후에서만 사용 가능합니다.

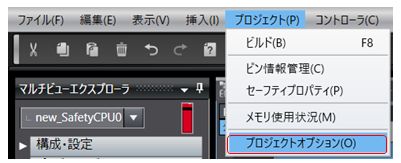

① 메뉴 「프로젝트」－「프로젝트 옵션」을 선택하여 프로젝트 옵션 화면을 표시합니다.


② 프로젝트 옵션 화면에서 "글로벌 변수 주석 표시"를 체크합니다.

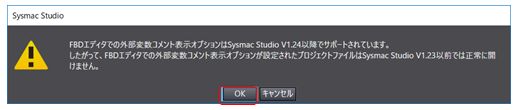

③ 확인을 누르십시오.


④ 확인을 누르십시오.


⑤ 글로벌 변수의 주석이 표시됩니다.
글로벌 변수 주석이 표시됨

외부 변수 주석은 표시되지 않고, 글로벌 변수 주석 「비상정지_글로벌변수」가 표시됩니다

【주의】

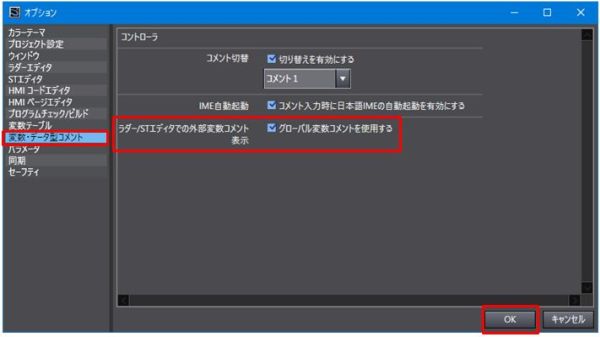

아래와 같이, 위 설정 외에도 메뉴에서 [도구 | 옵션]을 선택하고, 옵션 화면에서 「변수・데이터형 주석」의 「래더/ST 에디터에서 외부 변수 주석 표시」에서 「글로벌 변수 주석 사용」을 체크하면, 외부 변수의 주석란 자체가 회색으로 변해 편집할 수 없게 됩니다.
