Sysmac Studio에서 NJ/NX 시리즈 컨트롤러와 동일한 프로젝트에 NX-EIC202의 설정 데이터를 저장하는 방법을 알려주세요.

Sysmac Studio에서 NJ/NX 시리즈 컨트롤러와 동일한 프로젝트에 NX-EIC202의 설정 데이터를 저장하는 방법을 알려주세요.

다음 절차에 따라 NJ/NX 시리즈 컨트롤러와 동일한 프로젝트에 EtherNet/IP 커플러 유닛 NX-EIC202의 설정 데이터를 저장할 수 있습니다.

【작업 절차】

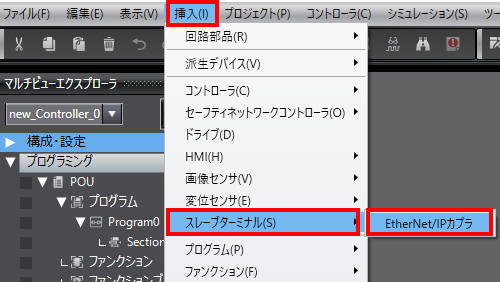

1. NJ/NX 시리즈 컨트롤러의 프로젝트를 연 상태에서 메뉴 바의 [삽입] - [슬레이브 터미널] - [EtherNet/IP 커플러]를 선택합니다.

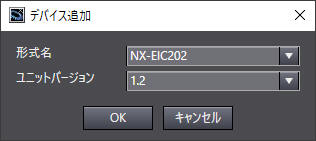

2. 장치 추가 대화 상자가 표시되면 삽입할 장치의 형식명과 유닛 버전을 선택한 후 확인 버튼을 누릅니다.

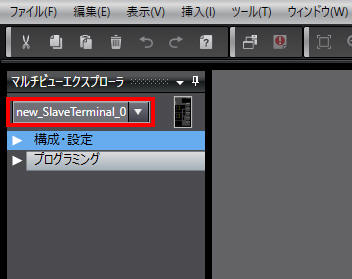

3. 멀티 뷰 탐색기에 NX-EIC202의 기본 장치명인 「new_SlaveTerminal_0」이 추가됩니다.
