NJ/NX 시리즈 컨트롤러는 FINS 통신을 지원합니까?

NJ/NX 시리즈 컨트롤러는 FINS 통신을 지원합니까?

FINS 통신 기능을 지원하는 컨트롤러를 아래 표에 나타냅니다.

유닛	형식	서버 기능	클라이언트 기능	CPU 유닛의 유닛 Ver.
NX102 CPU 유닛	NX102-□□□□ (*1)	대응	대응（*2）	모든 버전
NX502 CPU 유닛	NX502-1□□□ (*1)	대응	지원（ *2）	Ver.1.60 이후
NX7 데이터베이스 연결 CPU 유닛	NX701-□□20 (*1)(*3)	지원	비호환	Ver.1.16 이후

(*1) 내장 EtherNet/IP 포트의 포트 2만 지원합니다.
(*2) 클라이언트 기능을 구현하기 위해 Send 명령어, Rcv 명령어, SendCmd 명령어의 3가지 명령어가 준비되어 있습니다.
(*3) NX7 CPU 유닛 NX701-□□00은 FINS 통신을 지원하지 않습니다.

【참고】
FINS는 Factory Interface Network Service의 머리글자를 딴 것으로, 오므론의 FA 네트워크 상에서 컨트롤러 간에 물리 계층, 데이터 링크 계층에 의존하지 않는 정보 교환을 실현하는 오므론 고유의 명령 체계입니다.

또한, 위 호환 기종에서 실제로 FINS 통신을 수행하려면 FINS 노드 주소 설정 및 CJ 유닛용 메모리 설정에서 영역 종류 활성화, 그리고 글로벌 변수에 CJ 유닛용 메모리를 AT(할당 대상)로 지정해야 합니다.

FINS 노드 주소 설정 방법은 『 NX 시리즈 CPU 유닛 사용자 매뉴얼 FINS 기능편 (SBCD-375) 』 「2-3 내장 EtherNet/IP 포트의 FINS 노드 주소 설정」을 참조하십시오. (*4)

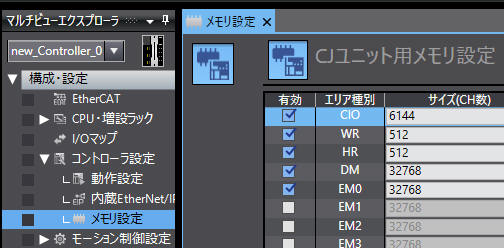

【CJ 유닛용 메모리 설정】


【AT 지정 예시 (글로벌 변수 test에 DM0 할당)】


(*4) 매뉴얼은 관련 정보 다운로드 센터 매뉴얼에서 다운로드 가능합니다(무료 회원 가입 필요).
