마이크로 스위치의 작동 방법을 알려주세요.

스위치의 조작 방법은 스위치의 성능에 영향을 미칩니다. 아래 내용을 고려하여 조작해 주십시오.

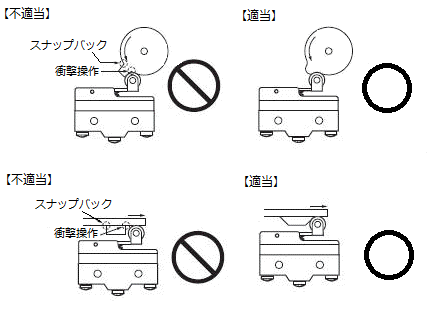

■ 스위치의 작동체(캠, 독 등)는 매끄러운 형상으로 하십시오.
스위치의 액추에이터가 급격히 스냅백하거나 충격을 받으면 액추에이터 파손, 내구성 저하 등의 원인이 됩니다.
　　

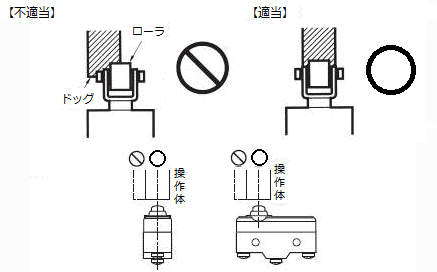

■ 액추에이터에 편중 하중이 가해지지 않도록 조작하십시오.
　국부 마찰로 인해 액추에이터 파손, 내구성 저하 등의 원인이 됩니다.
　　

■ 액추에이터의 동작 방향에 맞춰 조작하십시오.
　핀 누름 버튼 형식의 경우, 누름 버튼에 대해 수직으로 눌러 주십시오.
　　　　　　

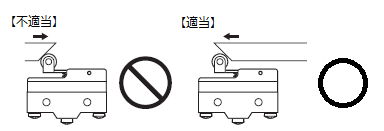

■ 롤러 레버 및 R 레버 등은 아래 그림의 방향에서 조작하십시오.
　　　　


■롤러 레버 등에 대한 캠 독의 각도 θ는 30~45° 범위에서 설정하십시오.
　각도가 커지면 레버에 비정상적인 횡방향 응력을 가하게 됩니다.
　　　　　　　

■ 액추에이터를 가공하면 스위치 내부 기구에 과도한 외력이 가해져 특성이 변동하거나 스위치가 기능하지 않을 수 있습니다.
■외부 레버를 조작체로 사용할 경우, 스위치의 조작 하중에 상응하는 하중이 가해질 수 있도록 재질, 판 두께 등을 확인하십시오.


□형식 예(대표 예)
・형 Z 시리즈
　　형 Z-15GW-B　형 Z-15GW22-B　형 Z-15GQ-B　형 Z-15GQ3-B　형 Z-15GL2-B　
　　형 Z-15GD-B　형 Z-01HQ-B
・형 V 시리즈
　　형 V-165-1A5　형 V-162-3C25　형 V-162-1A5　형 V-15-1C25　형 V-106-1A5　
　　형 V-104-1A5　형 V-10-1E5
・형 SS 시리즈
　　형 SS-5FL111-3　형 SS-5　형 SS-10　형 SS-01GL111　형 SS-01GL02-T　형 SS-01GL
・형 X 시리즈
　　형 X-10GW-B　형 X-10GM-B
