Motor condition monitoring Tool에서는 어떤 기능을 할 수 있나요?
- 등록일
- 2025. 12. 17.
Motor condition monitoring Tool에서는 어떤 기능을 할 수 있나요?
K6CM 전용 도구(Motor condition monitoring Tool, 이하 '전용 도구'로 표기)에서는 K6CM 본체를 이더넷 케이블로 연결하여 아래 내용을 실행할 수 있습니다.
(24년 2월에 구 도구 「Motor condition monitoring Tool」에서 신 도구 「Condition Monitoring Configuration Tool(상태 감시 기기 통합 설정 도구)」로 변경되었습니다.)
・ K 6CM 설정
(24년 2월에 구 도구 「Motor condition monitoring Tool」에서 신 도구 「Condition Monitoring Configuration Tool(상태 감시 기기 통합 설정 도구)」로 변경되었습니다.)

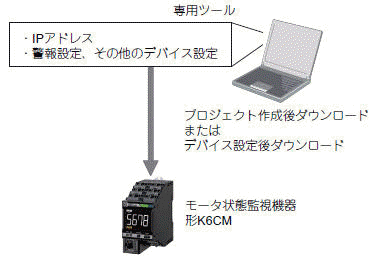

・ K 6CM 설정
IP 주소, 경보 설정, 기타 본체 설정을 프로젝트 생성 또는 디바이스 설정 화면에서 설정할 수 있습니다.

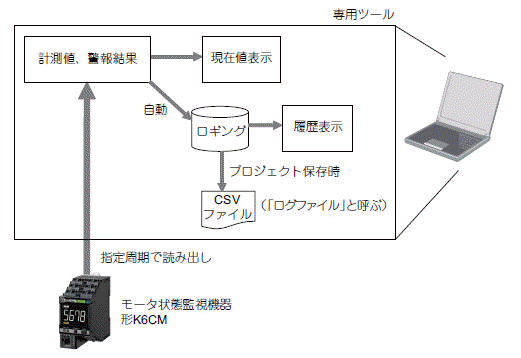

・모니터링(계측값 및 경보 결과의 현재값 모니터링) *1 계측값 및 경보 결과의 현재값을 모터별, 디바이스(본체)별, 모니터링 종류별로 모니터링할 수 있습니다.
・자동 로깅・이력 표시*1
계측값 및 경보 결과를 PC에 자동으로 로깅합니다.
프로젝트 저장 시 로깅 결과를 로그 파일(CSV 파일)로 자동 출력합니다.
자동 로깅된 데이터 및 로그 파일(CSV 파일)을 기반으로 계측값 및 경보 결과 이력을 표시합니다. 로그 파일과 함께 프로젝트도 저장됩니다.
프로젝트 저장 시 로깅 결과를 로그 파일(CSV 파일)로 자동 출력합니다.
자동 로깅된 데이터 및 로그 파일(CSV 파일)을 기반으로 계측값 및 경보 결과 이력을 표시합니다. 로그 파일과 함께 프로젝트도 저장됩니다.
*1 현재값 표시및 자동 로깅·이력 표시
전용 도구는 PC에서 시간 정보를 가져오므로, 로깅 중 및 로깅 중단~재개 사이에 PC의 시간 설정을 변경하지 마십시오.
■전용 도구의 기능/사양
・프로젝트 생성 가능 파일 수: 제한 없음
・로깅 기능
전용 도구는 PC에서 시간 정보를 가져오므로, 로깅 중 및 로깅 중단~재개 사이에 PC의 시간 설정을 변경하지 마십시오.
■전용 도구의 기능/사양
・프로젝트 생성 가능 파일 수: 제한 없음
・로깅 기능
지원 형식: CSV 데이터 형식
모니터링 주기: 5초~366일 *2
모니터링 주기: 5초~366일 *2
・1개 프로젝트에 등록 가능한 수*3
모터 수: 10개
모터당 디바이스 수: 3개 *4
모터당 디바이스 유형:
모터당 디바이스 수: 3개 *4
모터당 디바이스 유형:
1종류만 가능. *4
동일한 모터명에 동일한 디바이스 타입(K6CM-CI, K6CM-VB, K6CM-IS)은 등록 불가.
동일한 모터명에 동일한 디바이스 타입(K6CM-CI, K6CM-VB, K6CM-IS)은 등록 불가.
・그래프 표시
그래프 표시: 선 그래프
표시 기간 *5: 1시간, 1일, 1개월, 1년
표시 기간 *5: 1시간, 1일, 1개월, 1년
・생성 파일
프로젝트 파일 이름의 폴더에 다음이 생성됩니다.
・프로젝트 파일(바이너리 형식) *6
・매개변수 파일(바이너리 형식) *7
・ 로그 파일(CSV 형식) *8
・프로젝트 파일(바이너리 형식) *6
・매개변수 파일(바이너리 형식) *7
・ 로그 파일(CSV 형식) *8
*2 모니터링 주기는1일 정도로 설정하는 것을 권장합니다. 모니터링 주기를 짧게 설정할 경우, 컴퓨터 메모리가 부족할 수 있습니다. 이 경우 로그 파일을 정기적으로 다른 위치로 이동한 후 프로젝트를 다시 열어주세요.
로그 파일을 이동하는 기준 일수는 다음과 같습니다.
일수 = 50 x 측정 간격(초) / K6CM 연결 대수
예를 들어, 모니터링 주기 설정=5초, K6CM 연결 대수=10대의 경우 25일마다 로그 파일을 다른 위치로 이동한 후 프로젝트를 다시 열어주세요.
*3 1개의 소프트웨어로연결 가능한 K6CM은 30대(3종류 각 10대까지)입니다.
*4 동일한 모터명에 동일한 디바이스타입을 복수 등록할 수 없습니다. 하나의 모터에 디바이스 타입: K6CM-CI, K6CM-VB, K6CM-IS를 각각 1개씩 등록하는 것은 가능합니다.
*5 전용 툴 버전 Ver.1.2.0.0 이전 버전에서는 그래프 표시 기간을 탭(1시간, 1일, 3개월, 6개월, 1년, 2년, 5년, 10년, 20년)으로 선택합니다.
전용 도구 버전 Ver.1.2.0.0 이후에서는 시간축 이동 기능을 통해 그래프를 시간축 방향으로 이동할 수 있습니다.
*6 모터 그룹을 포함하는장치 구성 정보, 장치 설정값, 이벤트 로그 정보, 관련 로그 파일 정보를 포함한 바이너리 파일입니다. 자세한 내용은 사용자 매뉴얼을 참조하십시오.
*7 디바이스별 파라미터값의 바이너리 파일입니다. 자세한 내용은 사용자 매뉴얼을 참조하십시오.
*8 모니터링한 정보의 자동로그 파일입니다. 도구 내부에서 그래프 표시용으로 사용됩니다.CSV 형식이므로 다른 애플리케이션에서도 활용 가능합니다 . 자세한 내용은 사용자 매뉴얼을 참조하십시오.
로그 파일을 이동하는 기준 일수는 다음과 같습니다.
일수 = 50 x 측정 간격(초) / K6CM 연결 대수
예를 들어, 모니터링 주기 설정=5초, K6CM 연결 대수=10대의 경우 25일마다 로그 파일을 다른 위치로 이동한 후 프로젝트를 다시 열어주세요.
*3 1개의 소프트웨어로연결 가능한 K6CM은 30대(3종류 각 10대까지)입니다.
*4 동일한 모터명에 동일한 디바이스타입을 복수 등록할 수 없습니다. 하나의 모터에 디바이스 타입: K6CM-CI, K6CM-VB, K6CM-IS를 각각 1개씩 등록하는 것은 가능합니다.
*5 전용 툴 버전 Ver.1.2.0.0 이전 버전에서는 그래프 표시 기간을 탭(1시간, 1일, 3개월, 6개월, 1년, 2년, 5년, 10년, 20년)으로 선택합니다.
전용 도구 버전 Ver.1.2.0.0 이후에서는 시간축 이동 기능을 통해 그래프를 시간축 방향으로 이동할 수 있습니다.
*6 모터 그룹을 포함하는장치 구성 정보, 장치 설정값, 이벤트 로그 정보, 관련 로그 파일 정보를 포함한 바이너리 파일입니다. 자세한 내용은 사용자 매뉴얼을 참조하십시오.
*7 디바이스별 파라미터값의 바이너리 파일입니다. 자세한 내용은 사용자 매뉴얼을 참조하십시오.
*8 모니터링한 정보의 자동로그 파일입니다. 도구 내부에서 그래프 표시용으로 사용됩니다.CSV 형식이므로 다른 애플리케이션에서도 활용 가능합니다 . 자세한 내용은 사용자 매뉴얼을 참조하십시오.
■K6CM 전용 도구의 작동 환경, 구성품
●동작 완료
・OS: Windows7, Windows8.1, Windows10 (32비트/64비트) (일/영)
・CPU: 1GHz 이상, 32비트 또는 64비트 프로세서
・메모리: 1GB 이상, 또는 2GB 이상(64비트인 경우)
・HDD(디스크 예약 영역 용량)：16GB 이상, 또는 20GB 이상(64비트인 경우)
・모니터 해상도: 1024×768(XGA), High Color 16비트 이상
・.NET: .NET Framework 4 및 .NET Framework 3.5
・통신 드라이버 *9 : SYSMAC Gateway Ver.1.7.1.0 이상(동봉)(작동에는 .NET Framework 3.5 SP1이 필요합니다.)
・CPU: 1GHz 이상, 32비트 또는 64비트 프로세서
・메모리: 1GB 이상, 또는 2GB 이상(64비트인 경우)
・HDD(디스크 예약 영역 용량)：16GB 이상, 또는 20GB 이상(64비트인 경우)
・모니터 해상도: 1024×768(XGA), High Color 16비트 이상
・.NET: .NET Framework 4 및 .NET Framework 3.5
・통신 드라이버 *9 : SYSMAC Gateway Ver.1.7.1.0 이상(동봉)(작동에는 .NET Framework 3.5 SP1이 필요합니다.)
●구성품
･모터 상태 모니터링 도구(전용 도구)
･SYSMAC Gateway, CX-Compolet *9
･통신 미들웨어
･K6CM 사용자 매뉴얼
･CX-Compolet 설치 가이드
･시작 가이드
･.Net Framework 3.5 SP1
･EDS 파일
･SYSMAC Gateway, CX-Compolet *9
･통신 미들웨어
･K6CM 사용자 매뉴얼
･CX-Compolet 설치 가이드
･시작 가이드
･.Net Framework 3.5 SP1
･EDS 파일
･NJ/NX 시리즈용 샘플 프로그램 *10
*9 전용 도구에서 사용하는 통신 드라이버 로 SYSMAC Gateway, CX-Compolet이 CD-ROM에 저장되어 있습니다. 전용 툴 사용 목적 이외에 SYSMAC Gateway와 CX-Compolet을 이용하는 경우 라이선스를 구입하십시오.
*10 전용 툴 Ver1.1.0.0부터 , NJ/NX 시리즈용 샘플 프로그램이 추가되었습니다. 전용 툴의 버전은 CD-ROM의 인쇄물을 확인해 주십시오. 당사 I-Web의 업데이트 프로그램을 통해 구버전의 전용 툴을 최신 버전으로 업데이트할 수 있습니다. (업데이트는 여기 )
*10 전용 툴 Ver1.1.0.0부터 , NJ/NX 시리즈용 샘플 프로그램이 추가되었습니다. 전용 툴의 버전은 CD-ROM의 인쇄물을 확인해 주십시오. 당사 I-Web의 업데이트 프로그램을 통해 구버전의 전용 툴을 최신 버전으로 업데이트할 수 있습니다. (업데이트는 여기 )
■대상 형식
●전류 종합 진단 타입 K6CM-CI
K6CM-CI2MA-EIP, K6CM-CIMA-EIP *9, K6CM-CI2MD-EIP , K6CM-CIMD-EIP *9
●진동＆온도 타입 K6CM-VB
K6CM-VBMA-EIP, K6CM-VBMD-EIP
●절연저항 타입 K6CM-IS
K6CM-ISMA-EIP, K6CM-ISMD-EIP
K6CM-ISMA-EIP, K6CM-ISMD-EIP
■참고사항
전용 툴 설치, 설정 등에 대해서는 사용자 매뉴얼의 「제4장 Motor condition monitoring Tool 도입」을 참조하십시오. 사용자 매뉴얼 다운로드에 대해서는 해당 FAQ를 참조하십시오. 단, 사용자 매뉴얼 다운로드에는 무료 회원 가입이 필요합니다.
전용 툴 설치, 설정 등에 대해서는 사용자 매뉴얼의 「제4장 Motor condition monitoring Tool 도입」을 참조하십시오. 사용자 매뉴얼 다운로드에 대해서는 해당 FAQ를 참조하십시오. 단, 사용자 매뉴얼 다운로드에는 무료 회원 가입이 필요합니다.
