모터 상태 감시 기기: 형식 K6CM은 3상 유도 모터의 특성량을 계측하여 모터 상태를 가시화하고 감시하는 기기입니다.
측정하는 특성량에 따라 진동 및 온도 타입, 절연 저항 타입, 전류 종합 진단 타입의 3가지 타입 중에서 선택할 수 있습니다.
이 3가지 타입을 필요에 따라 적절히 활용함으로써 유도 모터의 상태를 파악하고 적절한 유지보수 시기를 결정할 수 있습니다.
감시 타입별 특징에 대해서는 아래 표를 참조하십시오.
■형 K6CM 감시 유형별 특징
「형 K6CM 시리즈 공통 특징」 란도 참조하십시오.
●진동 및 온도 타입 형 K6CM-VBM
・베어링 이상 감지
・대상 형식: 형 K6CM-VBMA-EIP, 형 K6CM-VBMD-EIP
● 절연 저항 타입 형식 K6CM-ISM
・절연 저항 측정
●전류 종합 진단 타입 형 K6CM-CIM
・모터 이상 감지
●형 K6CM 시리즈 공통 특징
*1 절연 저항 타입의 외부 접점에 의한 트리거 기능은 EIP CPU 버전 1.10 이상에서 가능합니다.
*2 태그 데이터 링크는 읽기만 가능하며 쓰기는 불가능합니다.
*3 K6CM-CIMA-EIP, K6CM-CIMD-EIP 형식은 2021년 3월 생산을 종료했습니다.
■전체 시스템 구성
・초기 설정 시에는 이더넷 케이블로 각 모터 상태 감시 기기에 1대1로 연결합니다.
측정하는 특성량에 따라 진동 및 온도 타입, 절연 저항 타입, 전류 종합 진단 타입의 3가지 타입 중에서 선택할 수 있습니다.
이 3가지 타입을 필요에 따라 적절히 활용함으로써 유도 모터의 상태를 파악하고 적절한 유지보수 시기를 결정할 수 있습니다.
감시 타입별 특징에 대해서는 아래 표를 참조하십시오.
■형 K6CM 감시 유형별 특징
「형 K6CM 시리즈 공통 특징」 란도 참조하십시오.
●진동 및 온도 타입 형 K6CM-VBM
・베어링 이상 감지
진동을 상시 감시함으로써 베어링 등의 이상 징후를 조기에 포착할 수 있습니다. 가속도는 주로 베어링 마모를, 속도는 주로 부하 불균형이나 정렬 불량을 검출합니다.
・온도도 상시 감시 진동과 함께 일상 점검 중인 모터의 표면 온도를 동시에 계측 가능합니다. 현장에서 온도를 측정할 필요가 없어집니다.
・센서(센서 헤드 + 프리앰프): 형 K6CM-VBS1(별매)를 사용합니다.・대상 형식: 형 K6CM-VBMA-EIP, 형 K6CM-VBMD-EIP
● 절연 저항 타입 형식 K6CM-ISM
・절연 저항 측정
・절연 열화를 확인하기 위해서는 메가테스터를 통한 측정이 필요했으나, 형식 K6CM에서는 이 점검을 운전 상태에서 수행할 수 있습니다.
번거로운 절연 저항 측정이 불필요해지며, 열화 경향을 상시 감시할 수 있습니다.
・저항 분 누설 전류(Ior) 측정 또한 가능합니다. (경보 출력은 불가)
・정전용량 분 누설 전류(Ioc)도 측정 가능합니다.(EtherNet/IP 경유로 읽기 가능, 단 본체 표시, 경보 출력은 불가)
・인버터 2차측 절연 저항 측정 번거로운 절연 저항 측정이 불필요해지며, 열화 경향을 상시 감시할 수 있습니다.
・저항 분 누설 전류(Ior) 측정 또한 가능합니다. (경보 출력은 불가)
・정전용량 분 누설 전류(Ioc)도 측정 가능합니다.(EtherNet/IP 경유로 읽기 가능, 단 본체 표시, 경보 출력은 불가)
인버터를 사용 중이어도 모터의 절연 저항을 측정할 수 있습니다.
・대상 형식: K6CM-ISMA-EIP형, K6CM-ISMD-EIP형
●전류 종합 진단 타입 형 K6CM-CIM
・모터 이상 감지
3상 유도 모터에 이상이 발생하면 모터의 '고정자'와 '회전자'에 변화가 생기며, 이 변화가 전류 파형에 영향을 줍니다. 정상 시 전류 파형(이상적인 정현파)과 이상 시 전류 파형을 비교함으로써 상태 변화를 포착할 수 있습니다.정상 시의 전류 파형과 이상 시의 전류 파형의 괴리 정도를 "열화도"로 수치화하여 이상을 판단합니다.
(전류의 왜곡으로 계산하지만, 계산 방법은 비공개입니다)
・시공이 간편 (전류의 왜곡으로 계산하지만, 계산 방법은 비공개입니다)
3상 유도 모터에 연결된 동력선에 CT를 클램프하기만 하면 감시가 가능합니다.
・부하 이상도 감지 부하에 이상이 발생하면 그 영향으로 모터의 전류 파형에 변화가 생기므로 부하 이상을 검출할 수 있습니다.
형 K6CM-CI2MA-EIP, 형 K6CM-CIMA-EIP *3, 형 KK6CM-CI2MD-EIP, 형 K6CM-CIMD-EIP *3
●형 K6CM 시리즈 공통 특징
・경보 감시 레벨을 2단계(주의와 이상)로 준비했습니다. 또한 경보 발생 시 트랜지스터 출력(2점)이 가능합니다.
・트리거 기능( 외부 접점(*1) 또는 내부 설정값 비교)을 통해 모터 기동 시 등 특정 조건이 성립될 때만 측정 및 감시가 가능합니다. 또한 해당 조건 성립 기간 동안의 최대값 및 최소값을 자동 계산하여 출력할 수 있습니다.
・전용 도구를 사용하면 K6CM형의 초기 설정 및 측정값 경보 감시가 가능합니다. 또한 지정 주기별 측정값 읽기와 자동 데이터 저장(CSV 형식)이 가능합니다.
・EtherNet/IP 네트워크를 지원하여 원격 감시가 가능합니다.
・1대의 PLC나 PC에 여러 대의 K6CM을 연결하여 동시에 여러 대의 모터 상태를 감시할 수 있습니다.
・PLC 및 PC에서 EtherNet/IP(태그 데이터 링크, CIP 메시지 통신)를 통해 측정값/내부 데이터 읽기, 경보 설정값/기타 설정값 쓰기( *2) 가 가능합니다.
・트리거 기능( 외부 접점(*1) 또는 내부 설정값 비교)을 통해 모터 기동 시 등 특정 조건이 성립될 때만 측정 및 감시가 가능합니다. 또한 해당 조건 성립 기간 동안의 최대값 및 최소값을 자동 계산하여 출력할 수 있습니다.
・전용 도구를 사용하면 K6CM형의 초기 설정 및 측정값 경보 감시가 가능합니다. 또한 지정 주기별 측정값 읽기와 자동 데이터 저장(CSV 형식)이 가능합니다.
・EtherNet/IP 네트워크를 지원하여 원격 감시가 가능합니다.
・1대의 PLC나 PC에 여러 대의 K6CM을 연결하여 동시에 여러 대의 모터 상태를 감시할 수 있습니다.
・PLC 및 PC에서 EtherNet/IP(태그 데이터 링크, CIP 메시지 통신)를 통해 측정값/내부 데이터 읽기, 경보 설정값/기타 설정값 쓰기( *2) 가 가능합니다.
・적용 모터에 대해서는 해당 FAQ를 참조하십시오.
*2 태그 데이터 링크는 읽기만 가능하며 쓰기는 불가능합니다.
*3 K6CM-CIMA-EIP, K6CM-CIMD-EIP 형식은 2021년 3월 생산을 종료했습니다.

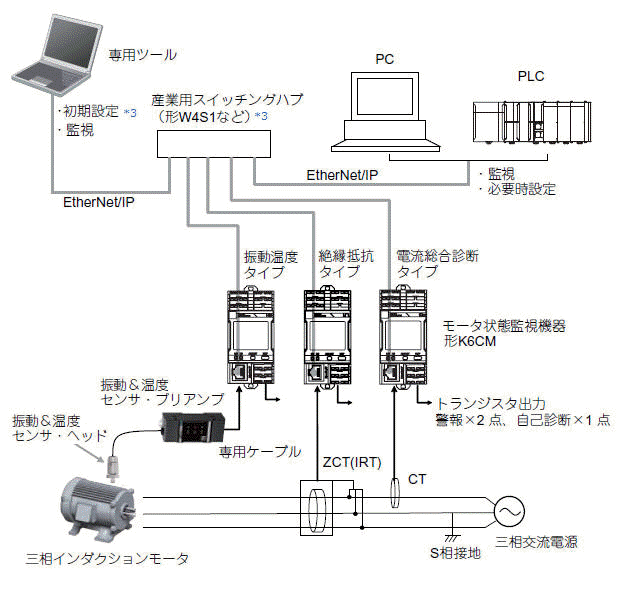

■전체 시스템 구성
・초기 설정 시에는 이더넷 케이블로 각 모터 상태 감시 기기에 1대1로 연결합니다.
