K6CM-CIM의 열화도 경보 임계값은 어떻게 결정해야 합니까?

등록일
2025. 12. 17.

K6CM-CIM의 열화도 경보 임계값은 어떻게 결정해야 합니까?



직접 연결로 모터를 구동하는 경우와 인버터로 모터를 구동하는 경우에 따라 다릅니다.
이하를 참조하십시오.

■형식 K6CM-CI2MA-EIP, 형식 K6CM-CI2MD-EIP

●직입으로 모터를 구동하는 경우
감시 대상 설비에 따라 열화도 1, 열화도 2를 구분하여 사용하십시오.
열화도 1, 열화도 2의 구분 기준은 *2 를 참조하십시오.

・열화도 1에 의한 감시

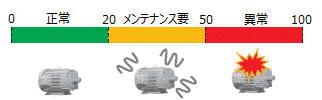

처음에는 아래 설정값으로 사용하십시오.
・열화도 1 경보 임계값(주의): 20
・열화도 1 경보 임계값(이상): 50
(경보 임계값 초기값은 위의 20에 10을 더한 30으로 설정되어 있습니다)

・열화도 2에 의한 감시
처음에는 아래 설정값으로 사용해 주십시오.
・열화도 2 경보 임계값(주의): 20
・열화도 2 경보 임계값(이상): 50
・부탁드립니다
설비의 상태나 모터의 구동 조건에 따라 열화도 1, 열화도 2의 값은 다르기 때문에, 상기의 경보 임계값을 기준으로 하여 설비에 맞는 경보 임계값을 설정해 주십시오. 자세한 내용은 사용자 매뉴얼을 참조하십시오. 매뉴얼 다운로드 방법은 해당 FAQ 를 참조하십시오.

● 인버터로 모터를 구동하는 경우
감시 대상 설비에 따라 열화도 1, 2를 구분하여 사용하십시오. 열화도 1과 열화도 2의 구분 기준은 *2 를 참조하십시오.
● 열화도 1에 의한 감시
인버터 제어에 의한 영향이 전류 파형에 나타나 열화도 1은 다소 크게 측정됩니다. 신품 또는 오버홀 후 정상 상태에서 측정된 열화도 1에 아래 값을 시프트하여 사용하십시오.
・열화도 1 경보 임계값(주의): 20
・열화도 1 경보 임계값(이상): 50

・실측 예 열화도 1 초기 측정값: 51
　　　

〇 부
인버터 제어의 영향으로 초기 측정된 열화도 1은 51이지만, 이상이 아닙니다. 열화도 1 경보 임계값(주의)은 초기 측정값: 51에 +20을 더한 71로 설정하고, 열화도 1 경보 임계값(이상)은 +50을 더한 101로 설정하여 경향 감시를 수행하십시오.
감시 대상 설비에 따라 열화도의 감도는 다르므로, +20, +50 값은 설비에 따라 조정하십시오.

● 열화도 2에 의한 감시
열화도 2는 인버터 구동에 의한 노이즈 외에도 모터의 회전축에 영향을 미치는 주파수 성분도 현저하게 포착하여 수치화합니다. 따라서 열화도 1보다 모터 또는 부하의 이상이 민감하게 수치에 나타나며, 수치의 편차도 작아 인버터 구동 삼상 유도 모터의 감시에 적합합니다.

■형식 K6CM-CIMA-EIP *1, 형식 K6CM-CIMD-EIP *1

●직입으로 모터를 구동하는 경우
처음에는 아래 설정값으로 사용하십시오.
・열화도 경보 임계값(주의): 20
・열화도 경보 임계값(이상): 50
(경보 임계값(주의)의 초기값은 위의 20에 10을 더한 30으로 설정되어 있습니다)
　　　

열화도 감도는 감시 대상 설비에 따라 다릅니다. 20, 50 값은 설비에 따라 조정하십시오.


● 인버터로 모터를 구동하는 경우
인버터 제어에 의한 영향이 전류 파형에 나타나 열화도는 다소 크게 측정됩니다. 인버터로 모터를 구동할 경우, 모터나 부하 측의 이상을 감시할 수 없게 될 수 있으니 주의하십시오. 신품 또는 오버홀 후 정상 상태에서 측정된 열화도에 위의 초기 설정값만큼 시프트하여 사용하십시오.

・실측 예 열화도 초기 측정값:51
　　　

〇 부
인버터 제어의 영향으로 초기 측정된 열화도는 51이지만, 이상은 아닙니다. 인버터 사용 시 이 경우 열화도 51을 초기값으로 하고, 여기서 +20인 71을 열화도 경보(주의)로, +50인 101을 열화도 경보(이상)로 설정하여 경향 감시를 수행하십시오.감시 대상 설비에 따라 열화도 감도는 다르므로, +20, +50 값은 설비에 따라 조정하십시오.
*1 K6CM-CIMA-EIP형, K6CM-CIMD-EIP형은 2021년 3월에 생산을 종료합니다. 대체품 확인 방법에 대해서는 해당 FAQ를 참조하십시오.
K6CM-CIMA-EIP형, K6CM-CIMD-EIP형은 열화도 1만 측정하며, 전용 툴 상에서는 열화도로 표기하고 있습니다.

*2 감시 모터 또는 부하의 고장 상태나 설치 상태에 따라 열화도 표현 방식이 다르기 때문에, 측정된 데이터의 경향에 따라 열화도 1과 열화도 2를 구분하여 사용하십시오. 열화도 1과 열화도 2는 동시에 측정됩니다. 감시하고자 하는 이상에 따라 양쪽 모두로 감시하거나, 어느 한쪽만으로 감시할 수도 있습니다. 열화도 1, 열화도 2의 구분 사용 방법은 아래를 참고하십시오.

●정렬 불량, 부하 불균형, 로터 이상
・권장 열화도: 열화도 2
・해설
열화도 2는 모터 회전축에 영향을 미치는 주파수 성분 중 특정 주파수 성분을 두드러지게 포착하여 수치화하므로, 특정 주파수 성분이 증가하는 이상 감시에 적합합니다.
●캐비테이션, 공기 혼입
・권장 열화도: 열화도 1
・설명
열화도 1은 샘플링 주기 동안 획득한 전류 파형 데이터 전체에 대해 이상적인 상태의 부드러운 사인파로부터의 이탈 정도를 수치화하므로, 모터 축에 불규칙적인 영향을 주는 이상 감시에 적합합니다.

■ 열화도 2로 2극 모터를 측정하는 경우
2극 모터는 구동 주파수의 고조파 주파수 대역과 부하 불균형이나 정렬 불량과 같은 이상이 나타나는 주파수 대역이 동일하므로, 열화도 2에서는 감도가 떨어질 수 있습니다. 이 경우 열화도 1로 감시하십시오.
・ 열화도 1 또는 열화도 2만으로 감시하고자 하는 경우
열화도 1만으로 감시하고자 하는 경우, 열화도 2의 경보 임계값을 최대(값:9999)로 설정하고
열화도 2의 경보 출력이 나오지 않도록 해 두십시오. 열화도 2만으로 감시하고 싶은 경우에도
마찬가지로 열화도 1의 경보 임계값을 최대로 설정하십시오.

【참고】정상 시/이상 시 전류 파형의 차이
모터 및 부하에 이상이 있을 때, 아래 그림과 같이 전류 파형에 노이즈가 나타납니다. 전류 종합 진단 타입으로 감시할 수 있는 열화도는 이를 수치화한 것입니다. (전류의 왜곡으로 계산하지만, 계산 방법은 비공개입니다)

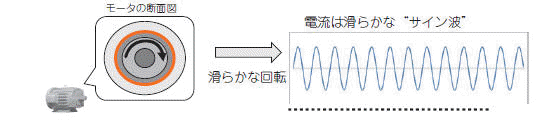

◆정상 시
　

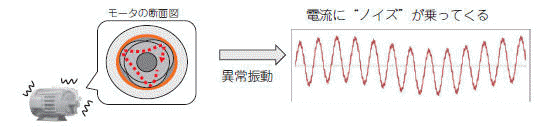

◆ 이상 시
　

【참고】열화도에 영향을 미치는 이상과 주요 요인
(모터 또는 부하의 고장 상태나 설치 상태에 따라 열화도 표현 방식에 차이가 발생할 수 있습니다)
・정렬 불량　커플링 이상, 중심 맞추기 부족 등
・부하 불균형　팬 등 회전체 불균형
・로터 이상　　　　모터 내부 파손
・캐비테이션　수류 중 진공 기포
・과부하　　　　　　과도한 회전 부하

■참고사항
자세한 내용은 사용자 매뉴얼을 참조하십시오. 이 FAQ 를 참조하십시오.
사용자 매뉴얼 다운로드는 무료 회원 가입이 필요합니다.
