NJ/NX 시리즈 컨트롤러의 버전 확인 방법을 알려주세요.

NJ/NX 시리즈 컨트롤러의 버전 확인 방법을 알려주세요.

■버전 확인 방법
버전은 제품 측면의 식별 정보 표시 또는 Sysmac Studio에서 확인할 수 있습니다.

１. 식별 정보 표시를 통한 버전 확인 방법

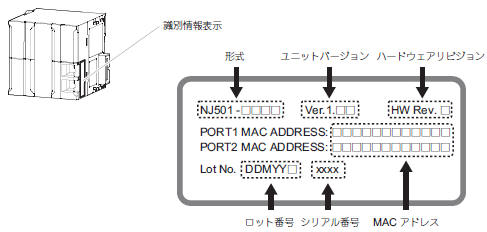

・NJ 시리즈 CPU 유닛의 경우

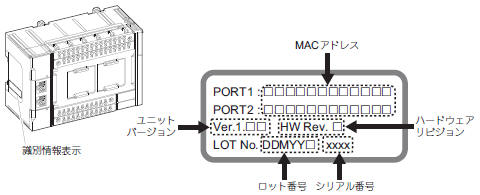

・NX1P2 CPU 유닛의 경우

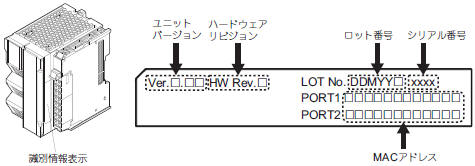

・NX102 CPU 유닛의 경우

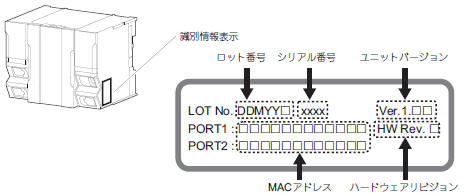

・NX701 CPU 유닛의 경우

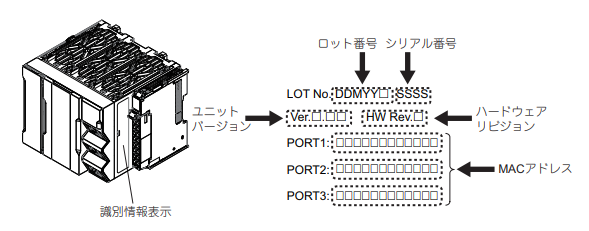

・NX502 CPU 유닛의 경우

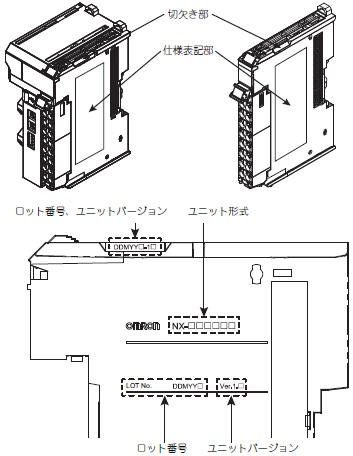

・EtherCAT 슬레이브의 경우 (예: NX-ECC20□)

２. Sysmac Studio를 통한 버전 확인 방법

【절차】
1) 메뉴 바의 [컨트롤러] - [온라인]에서 온라인 연결합니다.

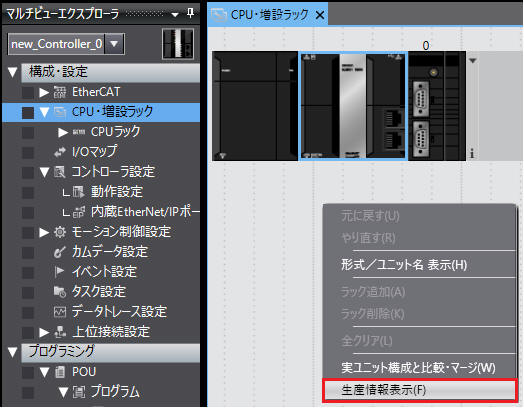

2) 멀티 뷰 탐색기의 [구성·설정] > [CPU·확장 랙]을 더블 클릭합니다.
또는 [구성·설정] > [CPU·확장 랙]을 마우스 오른쪽 버튼으로 클릭하고 [편집]을 선택합니다. 유닛 에디터가 표시됩니다.
3) 유닛 에디터의 빈 공간에서 마우스 오른쪽 버튼을 클릭하고 [생산 정보 표시]를 선택합니다.

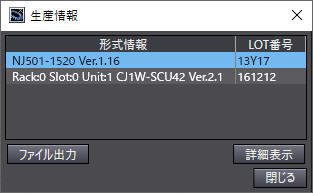

[생산 정보] 대화 상자가 표시됩니다.

【절차】
1) 메뉴 바의 [컨트롤러] - [온라인]에서 온라인 연결합니다.
2) 멀티 뷰 탐색기의 [구성·설정] → [CPU·확장 랙] → [CPU 랙]을 마우스 오른쪽 버튼으로 클릭하고 [생산 정보 표시]를 선택합니다.

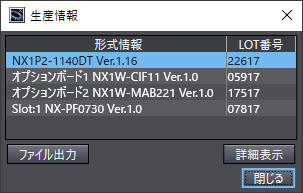

[생산 정보] 대화 상자가 표시됩니다.

【절차】
1) 메뉴 바의 [컨트롤러] - [온라인]을 통해 온라인 연결합니다.
2) 멀티 뷰 탐색기의 [구성·설정] - [EtherCAT]을 더블 클릭합니다. 또는 [구성·설정]의 [EtherCAT]을 마우스 오른쪽 버튼으로 클릭하고 [편집]을 선택합니다. EtherCAT 구성 편집 화면이 표시됩니다.

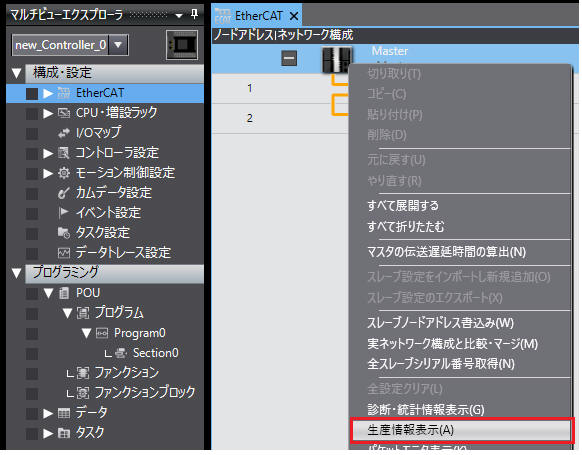

3) EtherCAT 구성 편집 화면에서 마스터를 마우스 오른쪽 버튼으로 클릭하고 [생산 정보 표시]를 선택합니다.

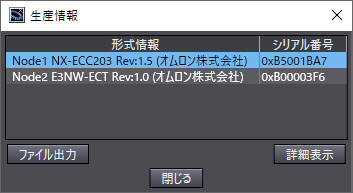

생산 정보 대화 상자가 표시됩니다. 유닛 버전은 "Rev"를 붙여 표시됩니다.
