K6PM-THS3232의 감지 거리를 알려주십시오.

등록일
2025. 12. 17.

K6PM-THS3232의 감지 거리를 알려주십시오.



적외선은 실제 사용 수준의 거리에서는 감쇠하지 않으므로 최대 거리는 규정하지 않습니다.
거리가 길어짐에 따라 측정 범위가 넓어져 오차가 발생하기 쉬울 수 있습니다.

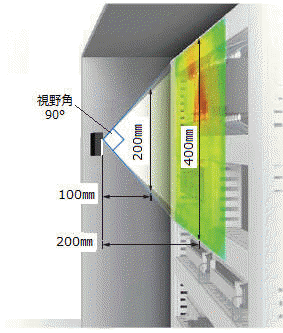

100㎜에서 200㎜, 200㎜에서 400㎜를 기준으로 생각하십시오.

●측정면과 측정거리의 관계
거리가 길어질수록 측정 범위가 넓어져 오차가 발생하기 쉬울 수 있습니다.
온도를 보다 정확하게 측정하기 위해서는 아래 그림과 같이 비접촉 온도 센서를 가능한 한 시야 중앙에
측정 대상물을 크게 촬영할 수 있는 거리에 설치하십시오.
센서 시야폭과 비접촉 온도 센서에서 측정 대상물까지의 거리 관계는,
센서 시야폭 = 2 × (비접촉 온도 센서에서 측정 대상물까지의 거리) 입니다.
또한, 시야각: 90°는 변경할 수 없습니다.

　　 　

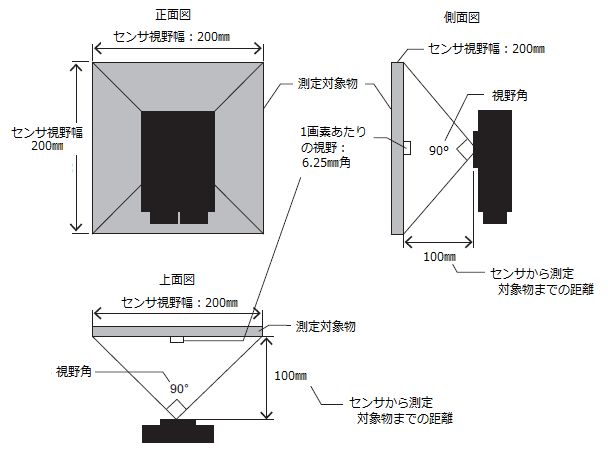

예) 비접촉 온도 센서에서 측정 대상물까지의 거리가 100mm인 경우



●비접촉 온도 센서의 측정 시야
비접촉 온도 센서의 측정 시야는 8픽셀 × 8픽셀을 1세그먼트로 하여 16세그먼트로 구성됩니다.
자세한 내용은 해당 FAQ를 참조하십시오.

　
●주의
・폴리카보네이트나 아크릴 등의 벽을 통해 온도를 측정할 수 없습니다.
벽의 온도를 측정하게 됩니다.
・방사율은 0.94로 고정되어 있습니다. 금속 및 투명 수지 재료는 정확하게 측정할 수 없습니다.
측정 대상물의 색상에 따라 정확하게 측정되지 않을 수 있습니다.
가능하다면 검게 칠하는 등 하여 측정하십시오.
・측정 대상물까지의 거리는 측정 대상물의 발생 전압 및 안전 규격 인증 등을 고려하여 설정하십시오.


■대상 형식
〔개요〕
형 K6PM-TH는 본체와 센서를 함께 사용하여 배전반 내 기기의 표면 온도를 측정 및 감시합니다.
형 K6PM-TH 본체 1대에 최대 31대의 비접촉 온도 센서를 연결할 수 있습니다.
비접촉 온도 센서로 배전반 내 기기의 표면 온도를 측정합니다.
본체 설정에는 전용 툴을 사용합니다.

●본체　형 K6PM-THMD-EIP
전원 전압: DC24V
1대의 K6PM-TH 본체에 연결 가능한 비접촉 온도 센서는 최대 31대입니다.

●비접촉 온도 센서(전용 열화상 센서)　형 K6PM-THS3232
전원 전압: DC24V
해상도(검출 분해능): 32ｘ32
온도 측정 범위: 0.0~200.0℃
　　　　　　　(32.0~392.0?) *1
장착 금구: 부속
보호 구조:
IP20 *1　 상한 온도(200.0℃/392.0?) 초과하면, K6PM-TH 본체의 현재 온도가 깜빡입니다. (해당 센서 번호의 해당 세그먼트를 표시하고 있을 때만)


■ 요청사항
자세한 내용은 상품 정보 URL에서 카탈로그·사용자 매뉴얼을 다운로드하여 이용해 주십시오. 사용자 매뉴얼 다운로드에는 무료 회원 가입이 필요합니다.
