NJ/NX 시리즈 컨트롤러에 연결된 EtherCAT 슬레이브의 노드 번호를 확인하는 방법을 알려주세요.

NJ/NX 시리즈 컨트롤러에 연결된 EtherCAT 슬레이브의 노드 번호를 확인하는 방법을 알려주세요.

Sysmac Studio의 「실 네트워크 구성 비교・병합 기능」을 통해 실제 구성의 EtherCAT 슬레이브 노드 번호를 확인할 수 있습니다.
단, EtherCAT 마스터(NJ/NX 시리즈 컨트롤러)와 슬레이브 간의 통신이 정상적이어야 합니다. 자세한 내용은 아래 매뉴얼을 참조하십시오.

참조 매뉴얼
『NJ/NX 시리즈 CPU 유닛 내장 EtherCAT 포트 사용자 매뉴얼 (SBCD-376)』의 5-6-2장 내 「사용상의 주의」를 참조하십시오.

매뉴얼은 관련 정보 다운로드 센터 매뉴얼에서 다운로드하십시오.
(매뉴얼 다운로드는 무료 회원 가입이 필요합니다.)


조작 절차는 다음과 같습니다.

【작동 절차】
1. Sysmac Studio를 실행하고 컨트롤러에 온라인으로 연결합니다.

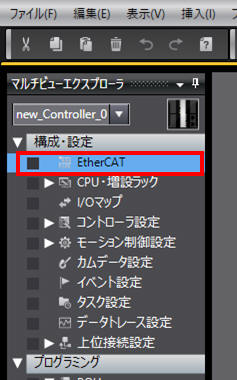

2. 멀티 뷰 탐색기에서 [구성·설정] > [EtherCAT]을 더블 클릭합니다.
또는 [구성·설정] > [EtherCAT]을 마우스 오른쪽 버튼으로 클릭하고 [편집]을 선택합니다.

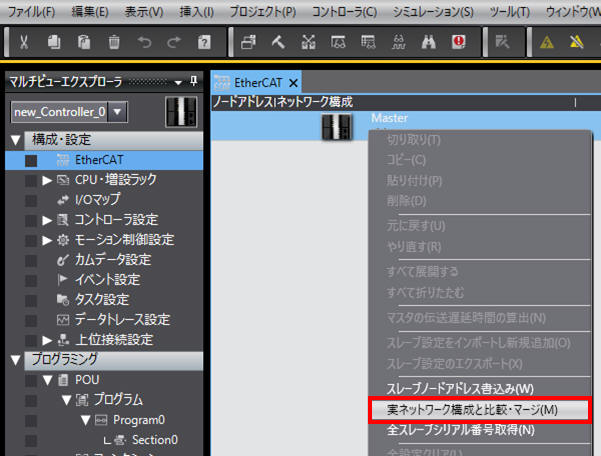

3. 편집 창에 표시된 EtherCAT 마스터를 마우스 오른쪽 버튼으로 클릭하고 [실제 네트워크 구성과 비교 및 병합]을 선택합니다.



4. [실제 네트워크 구성과 비교·병합] 대화 상자가 표시됩니다.
[비교 결과]에 설정과 실제 네트워크 구성의 비교 결과가 표시됩니다.

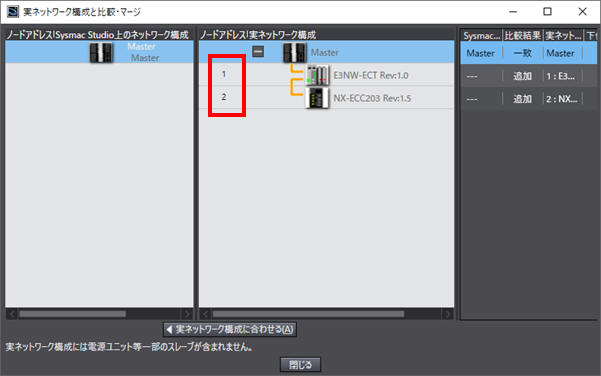

아래 그림의 빨간색 테두리에 노드 주소가 표시됩니다.
