Sysmac Studio에서 프로그램의 변수나 데이터형 주석 목록표를 만드는 방법을 알려주세요.

변수·데이터형 코멘트 내보내기 기능을 통해 각 변수나 데이터형의 코멘트 목록을 CSV 파일로 출력할 수 있습니다. 또한, 역방향의 가져오기 기능을 통해 코멘트의 일괄 전환이 가능해집니다. 이러한 기능을 통해 다음과 같은 것이 실현 가능합니다.

〔용도 예〕

・프로그램에서 설정 중인 주석에 오류가 없는지 확인하기 위해 CSV 파일로 출력한 후, 해당 파일을 수정한 뒤 CSV 파일을 다시 임포트한다.
・시스템별로 주석을 준비하여 설치 시 임포트함으로써 주석을 전환한다.

내보내기 작업 절차는 다음과 같습니다.
가져오기 작업 절차에 대해서는 후술하는 매뉴얼을 참조하십시오.

■ 내보내기 작업 절차

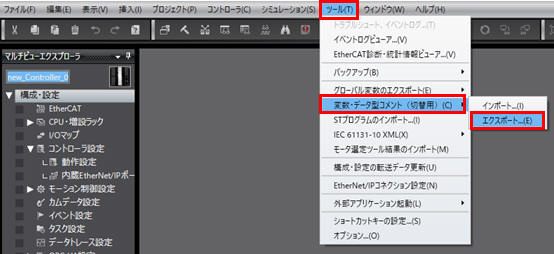

1. 메뉴 바의 [도구]-[변수·데이터형 코멘트]-[내보내기]를 선택합니다.

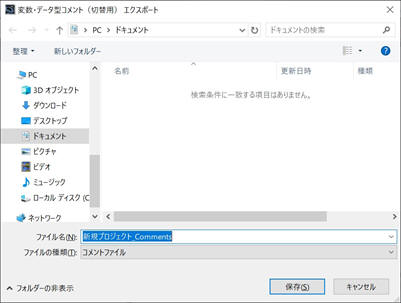

2. 파일 대화 상자가 표시되면 CSV 파일명을 입력하고 저장 버튼을 누릅니다.

3. CSV 파일이 생성됩니다.

데이터형, 글로벌 변수, 내부 변수, 외부 변수의 주석이 모두 CSV 파일에 출력됩니다.

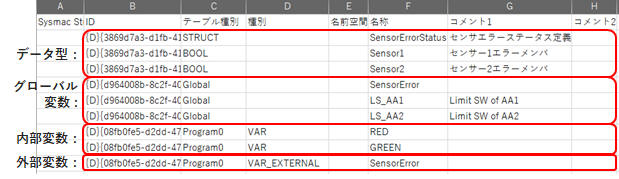

CSV 파일의 내용에 대해서는 아래 예시를 참조하십시오.

예)

본 기능의 상세 내용은 『 Sysmac Studio Version 1 운영 매뉴얼 (SBCA-470) 』의 「8-14 변수・데이터형 주석 전환」을 참조하십시오.

매뉴얼 다운로드는 무료 회원 가입 및 로그인이 필요합니다.
