NJ/NX 시리즈 컨트롤러의 메모리 사용량을 확인하는 방법을 알려주세요.

NJ/NX 시리즈 컨트롤러의 메모리 사용량을 확인하는 방법을 알려주세요.

Sysmac Studio의 메뉴 바 [프로젝트]-[메모리 사용 현황]에서 편집 중인 사용자 프로그램의 컨트롤러 메모리 크기 대비 사용량 기준을 표시할 수 있습니다.

사용자 프로그램의 크기가 메모리 크기를 초과하는 경우, 컨트롤러로 전송하면 운전 시 컨트롤러가 이상 상태가 됩니다.

메모리 사용 현황은 오프라인에서 확인할 수 있지만, 연결 중인 컨트롤러 내 메모리 사용 현황을 확인하려면 사전에 프로젝트를 컨트롤러→PC로 업로드(전송)하여 확인하십시오.

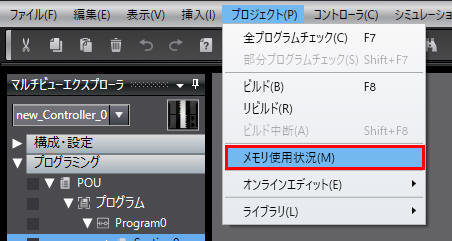

・메뉴 바 [프로젝트] - [메모리 사용 현황]

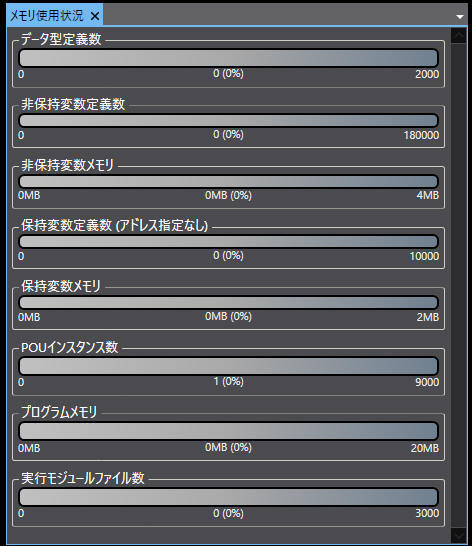

아래 그림은 NJ501-1400의 예시입니다.
메모리 크기는 기종에 따라 다르며, 편집 중인 기종에 맞춰 변화합니다.
※각 표시의 의미는 다음과 같습니다.

항목	표시 내용
데이터형 정의 수	사용하는 데이터 유형의 수를 표시합니다.
비보유 변수 정의 수	사용하는 비보유형 변수의 수를 표시합니다.
비보유 변수 메모리	비보유형 변수에서 사용하는 메모리 사용량을 표시합니다.
보유 변수 정의 수 (주소 지정 없음)	주소 지정 없이 사용하는 유지형 변수의 수를 표시합니다.
유지 변수 메모리	유지형 변수에서 사용하는 메모리 사용량을 표시합니다.
POU 인스턴스 수	사용하는 POU 인스턴스 수를 표시합니다.
프로그램 메모리	프로그램에서 사용하는 메모리 사용량을 표시합니다.
실행 모듈 파일 수	실행할 모듈의 파일 수를 표시합니다. 파일은 POU 및 섹션 등에 대해 생성되며, POU와 섹션의 수에 따라 표시가 증가하거나 감소합니다.

〔사용상의 주의〕
메모리 사용 현황에 표시되는 값은 대략적인 수치이므로, 현재 메모리 사용량의 기준으로 참고하십시오.

사용자 프로그램 크기에 관한 제한 사항은 『NJ/NX 시리즈 CPU 유닛 사용자 매뉴얼 소프트웨어 편(SBCA-467)』 또는 『NY 시리즈 산업용 패널형 PC/산업용 박스형 PC 사용자 매뉴얼 소프트웨어 편(SBCA-436)』을 참조하십시오.

매뉴얼은 관련 정보 다운로드 센터 매뉴얼에서 다운로드하십시오.
(매뉴얼 다운로드에는 무료 회원 가입이 필요합니다.)
