MY는 DC100V 부하를 개폐할 수 있습니까?

MY의 정격 부하는 DC24V 또는 DC30V이지만, DC100V의 개폐도 가능합니다.
DC24V, DC30V 시에 비해 개폐 가능한 전류 값은 매우 작아집니다.
또한 개폐 가능한 전류 값은 부하 종류( 저항 부하, 유도 부하 )에 따라 다릅니다.
아래 표를 참조하십시오.
또한 정격 이외의 전압에서의 개폐에 대해서는 개폐 용량의 최대값 그래프에 게재하고 있습니다.

(표 1) MY DC100V 개폐 시 전류값
・접점 종류(싱글, 트윈, 크로스바 트윈 접점) 의 차이에 대해서는 해당 FAQ를 참조하십시오.
・MYK, MYQ, MYH 시리즈에 대해서는 (표 2)를 참조하십시오.

극 수	래칭 레버 (상세)	접점 종류	대상 형식	DC100V 부하 개폐 시 전류값(최대)
				저항 부하	유도 부하 (COSφ＝0.4)
2	없음	싱글	MY2 MY2-D MY2-CR MY2N MY2N-D2 MY2N-CR	약 0.7A	약 0.35A
		트윈	MY2Z MY2Z-D MY2Z-CR MY2ZN MY2ZN-D2 MY2ZN-CR
	있음	트윈	MY2IN MY2IN-CR MY2IN-D2 MY2IN1 *1	약 0.65A	약 0.28A
3	없음	싱글	MY3 MY3-D MY3N MY3N-D2	약 0.7A	약 0.35A
극 수	래칭 레버 (상세)	접점 종류	대상 형식	DC100V 부하 개폐 시 전류값(최대)
				저항 부하	유도 부하 (COSφ＝0.4)
4	없음	싱글	MY4 MY4-D MY4-CR MY4N MY4N-D2 MY4N-CR	약 0.6A	약 0.3A
		트윈	MY4Z MY4Z-D MY4Z-CR MY4ZN MY4ZN-D2 MY4ZN-CR
		크로스바 트윈	MY4Z-CBG MY4ZN-CBG	약 0.25A	약 0.12A
극 수	래칭 레버 (상세)	접점 종류	대상 형식	DC100V 부하 개폐 시 전류값(최대)
				저항 부하	유도 부하 (COSφ＝0.4)
4	있음	싱글	MY4IN MY4IN-CR MY4IN-D2 MY4IN1 *1 MY4IN1-D2 *1	약 0.6A	약 0.27A
		트윈	MY4ZIN MY4ZIN-CR MY4ZIN-D2 MY4ZIN1-D2 *1

*1　MY2IN1, MY4IN1(-□)는 코일 극성을 MY2IN, MY4IN(-□)과 반대로 한 사양입니다.


(표 2) 래칭 릴레이 MYK DC100V 개폐 시 전류값
　　　플라스틱 씰 릴레이 MYQ DC100V 개폐 시 전류값
　　　헤르메틱 실 릴레이 MYH DC100V 개폐 시 전류값

·접점 종류(싱글, 트윈, 크로스바·트윈 접점의 차이에 대해서는 해당 FAQ를 참조하십시오.

시리즈	극 수	접점 종류	대상 형식	DC100V 부하 개폐 시 전류값(최대)
				저항 부하	유도 부하 (COSφ＝0.4)
MYK	2	싱글	MY2K MY2K-02	약 0.6A	약 0.3A
MYQ	4	싱글	MYQ4 MYQ4-02 MYQ4N	약 0.25A	약 0.12A
		트윈	MYQ4Z MYQ4Z-02
MYH	4	싱글	MY4H MY4H-0	약 0.7A	약 0.35A
		트윈	MY4ZH MY4ZH-0

*1　MY2IN1, MY4IN1 (-□)는 코일 극성을 MY2IN, MY4IN(-□)과 반대로 한 사양입니다.

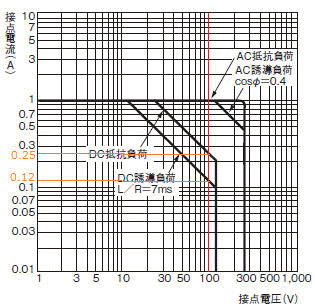

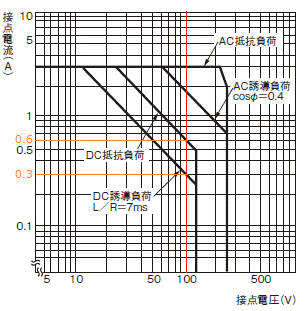

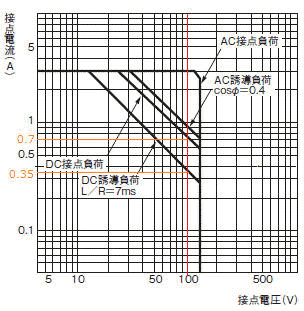

●개폐 용량 최대값 그래프
　 그래프 읽는 방법은 해당 FAQ를 참조하십시오.

・ MY2□　MY3□
　　
・ MY4□　MY4Z□
　　
・ MY4Z-CBG 　　
　　

・MY2(S)　래칭 레버 부착
　　

・ MY4(S)　MY4Z(S)　래칭 레버 부착 ・MY2(S)　래칭 레버 부착　　　　
　　

・래칭 릴레이 MY2K(-02)
　　　
・플라스틱 실링 릴레이 MYQ4(Z)
　　　 　

・헤르메틱 실 릴레이 MY4(Z)H
　　　
