MY□-GS(-R), MY□J를 주문할 수 있습니까?
- 등록일
- 2025. 12. 17.
MY□-GS(-R)
MY□-GS(-R), MY□J는 해외 전용 형식으로, 일본 국내에서는 구입할 수 없습니다.
국내에서 구입 가능한 동급 제품은 아래 표를 참조하십시오.
상세 사양을 확인하신 후 검토해 주십시오.
(표1) MY□-GS(-R)
(표2) MY□J
(표1) MY□-GS(-R)
・MY□IN(-□) (S)를 검토해 주십시오.
・(S) 앞에 코일 전압을 지정해 주십시오.
예: MY2IN AC100/110 (S) MY2IN AC220/240 (S) MY2IN DC24 (S)
・소켓은 별매입니다.
| MY□-(□-)GS(-R) | 동등품 MY□IN(-□) (S) | ||||
| 사양 | 극 수 | 형식 | 사양 | 극 수 | 형식 |
| ・기계식 인디케이터 *1 : 있음 ・표시등：없음 ・래칭 레버*2: 없음 | 2 | MY2-GS | ・기계식 인디케이터*1 : 있음 ・표시등: 있음 ・래칭 레버*2: 있음 | 2 | MY2IN(S) |
| 4 | MY4-GS MY4-GS-R | 4 | MY4IN(S) | ||
| ・기계식 인디케이터 *1 : 있음 ・표시등: 있음 ・래칭 레버*2: 없음 | 2 | MY2N-GS MY2N-GS-R | ・기계식 인디케이터*1 : 있음 ・표시등：있음 ・래칭 레버*2: 있음 | 2 | MY2IN(S) |
| 4 | MY4N-GS MY4N-GS-R | 4 | MY4IN(S) | ||
| 2 | MY2N-D2-GS *3 | 2 | MY2IN-D2(S) *3 | ||
| 4 | MY4N-D2-GS *3 MY4N-D2-GS-R *3 | 4 | MY4IN-D2(S) *3 | ||
| 2 | MY2N-CR-GS *4 MY2N-CR-GS-R *4 | 2 | MY2IN-CR(S) *4 | ||
| 4 | MY4N-CR-GS *4 MY4N-CR-GS-R *4 | 4 | MY4IN-CR(S) *4 | ||
| MY□-(□-)GS(-R) | 동등품 MY□IN(-□) (S) | ||||
| 사양 | 극 수 | 형식 | 사양 | 극 수 | 형식 |
| ・기계식 인디케이터 *1 : 있음 ・표시등: 있음 ・래칭 레버*2: 있음 | 2 | MY2IN-GS MY2IN-GS-R | ・기계식 인디케이터*1 : 있음 ・표시등: 있음 ・래칭 레버*2: 있음 | 2 | MY2IN(S) |
| 4 | MY4IN-GS | 4 | MY4IN(S) | ||
| 2 | MY2IN-D2-GS MY2IN-D2-GS-R | 2 | MY2IN-D2(S) *3 | ||
| 4 | MY4IN-D2-GS MY4IN-D2-GS-R | 4 | MY4IN-D2(S) *3 | ||
| 2 | MY2IN-CR-GS MY2IN-CR-GS-R | 2 | MY2IN-CR(S) *4 | ||
| 4 | MY4IN-CR-GS MY4IN-CR-GS-R | 4 | MY4IN-CR(S) *4 | ||

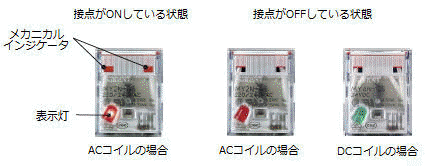

*1 기계식 인디케이터는 본체 상단 좌측에 1개, 우측에 1개가 있어 접촉 상태를 쉽게 확인할 수 있습니다 .
*2 래칭 레버는코일 전압을 인가하지 않은 상태에서 접점을 강제 작동시키는 장치입니다.
릴레이 시퀀스 회로의 동작 점검 등에 활용하시면 편리합니다. (자세한 내용은 여기 )
래칭 레버의 색상은 코일 전압 사양에 따라 다릅니다. AC 코일 사양은 빨간색, DC 코일 사양은 파란색입니다.
*3 코일 서지 흡수용 다이오드 을 내장하고 있습니다. DC 코일 전용입니다. AC 코일은 없습니다.
*4 코일 서지 흡수용 CR 회로을 내장하고 있습니다. AC 코일 전용입니다. DC 코일은 없습니다.
(표2) MY□J
・수명 횟수가 다릅니다. (정격 부하는 동일합니다)
MY□-(□-)J: 전기적 내구성 40만 회 이상
MY□ : 전기적 내구성 50만 회 이상
・형식 뒤에 코일 전압 지정이 필요합니다.
・소켓은 별매입니다.
*2 래칭 레버는코일 전압을 인가하지 않은 상태에서 접점을 강제 작동시키는 장치입니다.
릴레이 시퀀스 회로의 동작 점검 등에 활용하시면 편리합니다. (자세한 내용은 여기 )
래칭 레버의 색상은 코일 전압 사양에 따라 다릅니다. AC 코일 사양은 빨간색, DC 코일 사양은 파란색입니다.
*3 코일 서지 흡수용 다이오드 을 내장하고 있습니다. DC 코일 전용입니다. AC 코일은 없습니다.
*4 코일 서지 흡수용 CR 회로을 내장하고 있습니다. AC 코일 전용입니다. DC 코일은 없습니다.
(표2) MY□J
・수명 횟수가 다릅니다. (정격 부하는 동일합니다)
MY□-(□-)J: 전기적 내구성 40만 회 이상
MY□ : 전기적 내구성 50만 회 이상
・형식 뒤에 코일 전압 지정이 필요합니다.
・소켓은 별매입니다.
| 코일 서지 대책 | 표시등 | 극수 | MY□-(□-)J | 동등품 MY□(-□) |
| 없음 | 없음 | 2 | MY2-J | MY2 |
| 4 | MY4-J | MY4 | ||
| 있음 | 2 | MY2N-J | MY2N | |
| 4 | MY4N-J | MY4N | ||
| 다이오드 내장 (DC 코일만) | 없음 | 2 | MY2-D-J | MY2-D |
| 4 | MY4-D-J | MY4-D | ||
| 있음 | 2 | MY2N-D2-J | MY2N-D2 | |
| 4 | MY4N-D2-J | MY4N-D2 | ||
| CR 회로 내장 (AC 코일만) | 없음 | 2 | MY2-CR-J | MY2-CR |
| 4 | MY4-CR-J | MY4-CR | ||
| 있음 | 2 | MY2N-CR-J | MY2N-CR | |
| 4 | MY4N-CR-J | MY4N-CR |
