CP1E, CP1L, CP1H, CP2E 배터리의 제조 연월과 교체 방법을 알려주세요.
- 등록일
- 2025. 12. 17.
CP1E
CP1L/CP1H는 구매 시 PLC 본체에 배터리가 표준 내장되어 있습니다.
CP1E(*1*3)/CP2E(*1 )는 구매 시 PLC 본체에 배터리가 포함되어 있지 않습니다.
필요에 따라 별매 배터리를 장착하여 사용하십시오.
또한 교체 시기가 되면 각 기종용 배터리를 준비하여 신속히 교체해 주십시오.
교체 전에는 데이터 백업을 권장합니다.
■ 배터리 교체 시기 판단
■배터리 교체 시 주의사항
■배터리 형식 및 제조 연월 확인 방법
*1 기종이 CP1E-E(*3) 및 CP2E-E인 경우 배터리를 장착할 수 없습니다.
*2 사용 환경에서 보증하는 전용 배터리 「CP2W-BAT02」를 사용하십시오.
*3 CP1E 시리즈(CP1E-E10□-A/D, CP1E-NA20D□-A/D 제외)는 2022년 3월 주문종료 제품입니다. 대체품 확인방법은 해당 FAQ를 참조하십시오
■배터리 장착 위치 및 교체 방법
・CP2E는 정면 좌상단의 형식 표시 상단에 홀더가 위쪽으로 열리며, 그 안에 장착할 수 있습니다. 배터리를 뽑고, 홀더 좌우에 표시된 극성을 확인한 후 새 배터리를 장착합니다.
CP1E(*1*3)/CP2E(*1 )는 구매 시 PLC 본체에 배터리가 포함되어 있지 않습니다.
필요에 따라 별매 배터리를 장착하여 사용하십시오.
또한 교체 시기가 되면 각 기종용 배터리를 준비하여 신속히 교체해 주십시오.
교체 전에는 데이터 백업을 권장합니다.
■ 배터리 교체 시기 판단
PLC 시스템 설정의 "배터리 이상 감지"를 설정 중인 경우, 수명이 다해갈 때
CPU 유닛 전면의 "ERR/ALM"이 점멸하며, CX-Programmer에서 "배터리 이상"이 표시됩니다.
또한, "배터리 이상"이 발생해도 PLC에 전원이 공급되는 동안에는 데이터가 유지됩니다.
CPU 유닛 전면의 "ERR/ALM"이 점멸하며, CX-Programmer에서 "배터리 이상"이 표시됩니다.
또한, "배터리 이상"이 발생해도 PLC에 전원이 공급되는 동안에는 데이터가 유지됩니다.
■배터리 교체 시 주의사항
・데이터 백업을 수행하십시오.
・장시간 무전원 상태인 경우, CP1E와 CP2E는 30분 이상, CP1H와 CP1L은 5분 이상 전원을 공급해 주십시오.
・PLC 본체의 전원을 OFF한 후 진행해 주십시오.
・전원을 OFF한 후 5분 이내(주변 온도 25℃ 기준)에 장착해 주십시오.
・교체용으로는 배터리 라벨을 확인하고, 제조 연월이 2년 이내인 것을 사용해 주십시오.
・장시간 무전원 상태인 경우, CP1E와 CP2E는 30분 이상, CP1H와 CP1L은 5분 이상 전원을 공급해 주십시오.
・PLC 본체의 전원을 OFF한 후 진행해 주십시오.
・전원을 OFF한 후 5분 이내(주변 온도 25℃ 기준)에 장착해 주십시오.
・교체용으로는 배터리 라벨을 확인하고, 제조 연월이 2년 이내인 것을 사용해 주십시오.
■배터리 형식 및 제조 연월 확인 방법
| 기종 | 배터리 형식 | 제조년월 확인 방법 |
| CP1H | CJ1W-BAT01 | |
| CP1L | ||
| CP1E-N*3 CP1E-NA*1*3 | CP1W-BAT01 | |

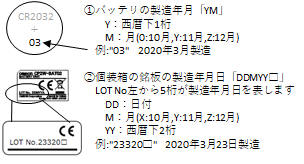

| CP2E-N CP2E-S*1 | CP2W-BAT02*2 | ・교환용 배터리의 서기 연도는 ②의 표시를 확인해 주십시오 |
*2 사용 환경에서 보증하는 전용 배터리 「CP2W-BAT02」를 사용하십시오.
*3 CP1E 시리즈(CP1E-E10□-A/D, CP1E-NA20D□-A/D 제외)는 2022년 3월 주문종료 제품입니다. 대체품 확인방법은 해당 FAQ를 참조하십시오
■배터리 장착 위치 및 교체 방법
・CP1□은 정면 좌하단 또는 좌상단에 「BATTERY」라고 표시된 커버가 있으며, 그 안에 장착할 수 있습니다.
・CP1E-N□□S□D 타입( *3) 은 커버를 ▲ 방향으로 누르면서 슬라이드하여 열어주세요. 슬라이드 타입이 아닌 CP1□은 한쪽이 열리는 커버를 오른쪽에서 왼쪽으로 열어주세요.
・배터리 커넥터를 분리하여 뽑고, 새 배터리 커넥터의 방향을 확인한 후 단단히 삽입합니다.
・CP1E-N□□S□D 타입( *3) 은 커버를 ▲ 방향으로 누르면서 슬라이드하여 열어주세요. 슬라이드 타입이 아닌 CP1□은 한쪽이 열리는 커버를 오른쪽에서 왼쪽으로 열어주세요.
・배터리 커넥터를 분리하여 뽑고, 새 배터리 커넥터의 방향을 확인한 후 단단히 삽입합니다.
| | ||
| CP1E-N□□S□D *3 | 좌기 이외의 CP1□ | |
| 슬라이드 | 단일 개폐(오른쪽에서 왼쪽으로) | |

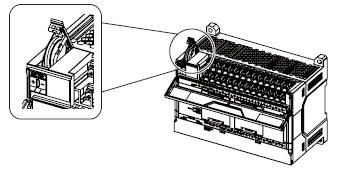

・CP2E는 정면 좌상단의 형식 표시 상단에 홀더가 위쪽으로 열리며, 그 안에 장착할 수 있습니다. 배터리를 뽑고, 홀더 좌우에 표시된 극성을 확인한 후 새 배터리를 장착합니다.
