어떤 경로로도 절삭유 유입 없음 불소수지 피복이
절삭유의 유입 경로를 철저히 분석한 결과 케이블 피복의 열화가 큰 요인으로 작용하는 것으로 나타났습니다.
CuttingIngress
절삭유의 유입 경로를 철저히 분석한 결과 케이블 피복의 열화가 큰 요인으로 작용하는 것으로 나타났습니다.
절삭유의 유입 경로를 철저히 분석한 결과 케이블 피복의 열화가 큰 요인으로 작용하는 것으로 나타났습니다.
케이블 피복, 조인트, 움직이는 부분 외에도 절삭유는 서로 다른 재료 사이의 틈새로 가장 쉽게 유입됩니다.

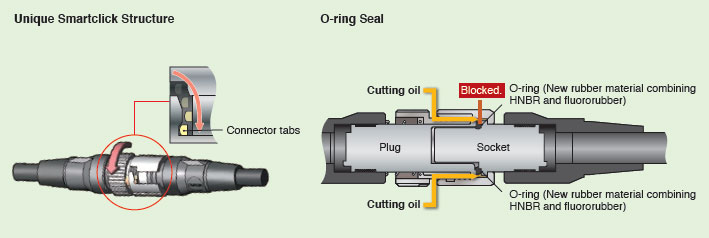

[특허] 스마트클릭 구조 + O링.
← 좌우로 스크롤하면 전체 종류를 확인할 수 있습니다 →
종류
| 종류 | 케이블외경(mm) | 케이블 심 수 | 케이블 길이(m) | 형식 | UL규격 |
|---|---|---|---|---|---|
| 소켓, 한쪽 커넥터 | φ4 | 4 | 2 | XS5FR-D423-D80-RB1 | - |
| 5 | XS5FR-D423-G80-RB1 | ||||
| 10 | XS5FR-D423-J80-RB1 |
종류
| 종류 | 케이블외경(mm) | 케이블 심 수 | 케이블 길이(m) | 형식 | UL규격 |
|---|---|---|---|---|---|
| 소켓/플러그 양쪽 커넥터 | φ4 | 4 | 2 | XS5WR-D425-D81-RB1 | - |
| 5 | XS5WR-D425-G81-RB1 | ||||
| 10 | XS5WR-D425-J81-RB1 |
| 정격전류 | 1A |
|---|---|
| 정격전압 | DC30V |
| 접촉 저항(커넥터 부분) | 40mΩ이하(20mV이하, 100mA이하에서) |
| 절연저항 | 1,000MΩ이상(DC500V에서) *1 |
| 내전압(커넥터 부분) | AC 1,500V 1분(누설 전류 1mA 이하) |
| 보호구조 | IP67(IEC 60529), IP67G(JIS C 0920 부속서 1) 오므론 내유성 부품 평가 기준*2 합격 (절삭유 종류: JIS K 2241:2000에 규정된 절삭유, 온도: 35℃ 이하) |
| 삽입·제거 내구성 | 50회 |
| 락 강도 | 인장: 100N/15s, 회전: 1N·m/15s |
| 케이블 고정력 | 인장: 100N/15초 |
| 사용 주변 온도·보관 주변 온도 | -25~+70℃ |
| 사용 습도 범위 | 20~85%RH |
| 연락처 | 린청동/금 도금 |
|---|---|
| 고정 장치 | 아연 합금/니켈 도금 |
| 고정 장치(클로) | 스테인리스 |
| 접촉 차단 | PA 수지(UL94HB) |
| O-링 | HNBR/불소 고무 |
| 커버 | PA 수지(UL94HB) |
| 케이블 | 불소수지 케이블: φ4 심선: 0.2mm 2 |
*1. 공장 출하 시의 상태입니다.
*2. ‘오므론 내유성 부품 평가 기준’이란 오므론 고유의 내구성 평가 기준을 말합니다. 내유성 커넥터(XS5□R)가 올바르게 결합된 상태에서의 보호 구조 성능을 의미합니다. 내유성 커넥터(XS5FR) 중 커넥터가 없고 코드 심선이 노출된 부분은 본 성능의 대상에서 제외됩니다.
