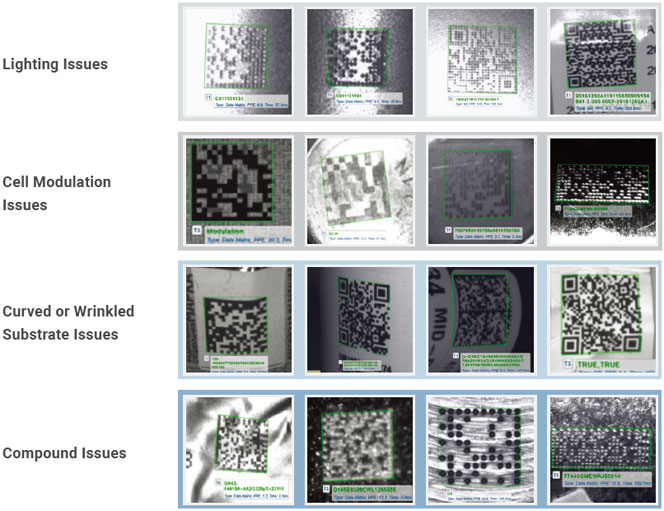

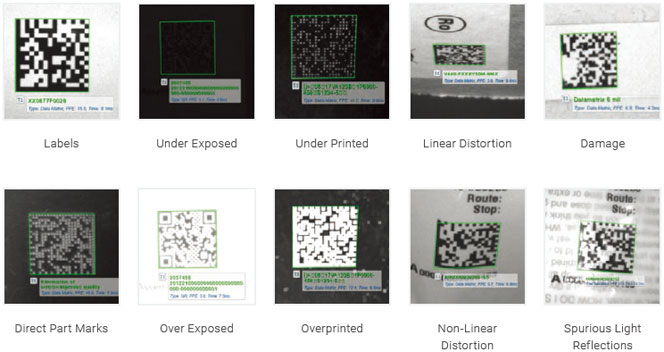

표준 X-모드 6.0 읽기 기능의 예시
스마트 어시스트.
ExamplesStandard
상품
상품 정보 로딩 중...
OMRON스마트 어시스트.
스마트 어시스트.

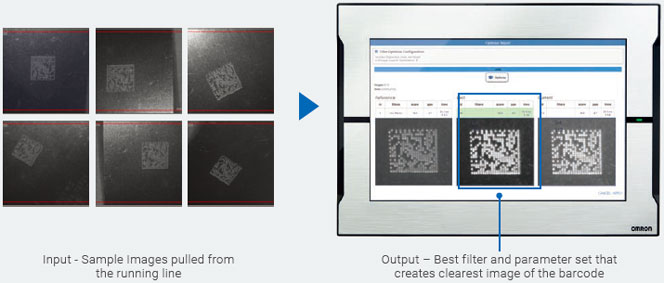

최적화.
가독성 점수(0-99).
코드 품질 모니터링.

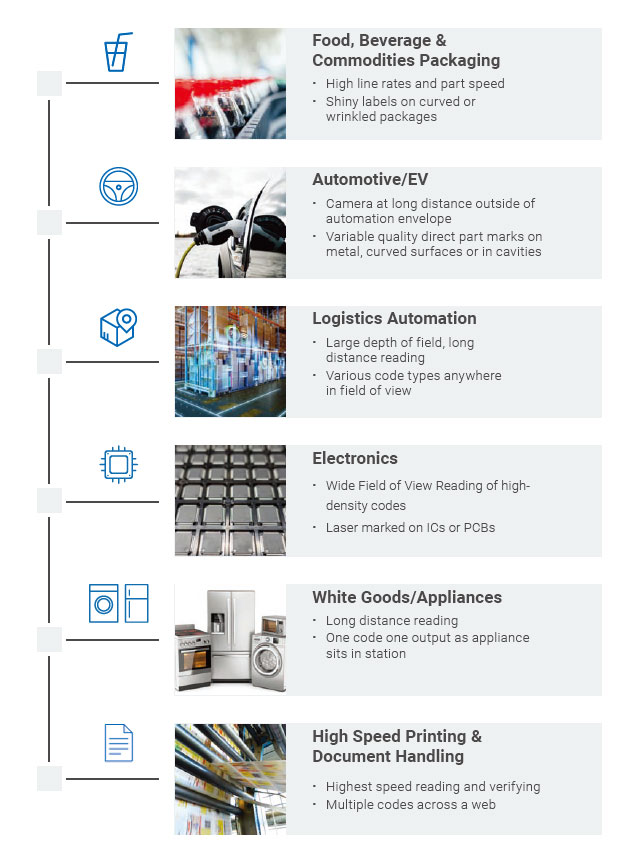

VHV5 - 모든 산업 애플리케이션을 위한 최고의 활용성.
VHV5 - 모든 산업 애플리케이션을 위한 최고의 활용성.

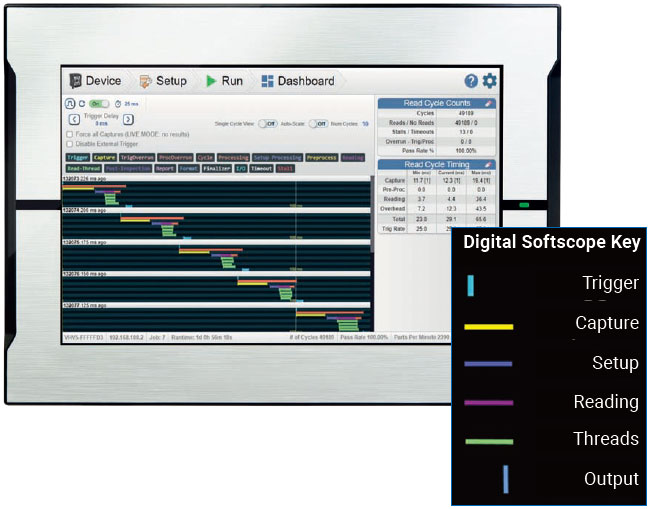

OMRON 웹링크.

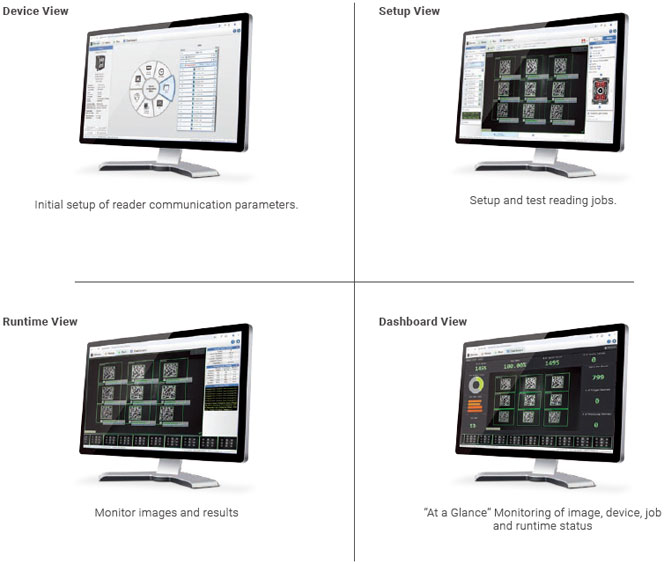

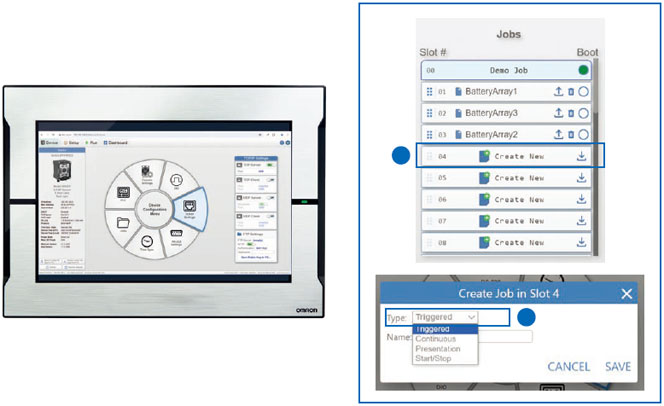

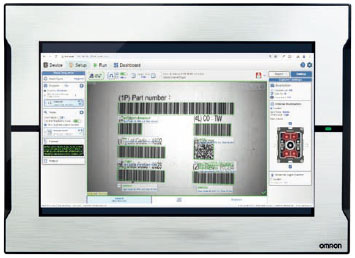

장치 보기 - 설정 메뉴.
장치 보기는 VHV5의 하드웨어 구성을 수정하는 데 활용됩니다.

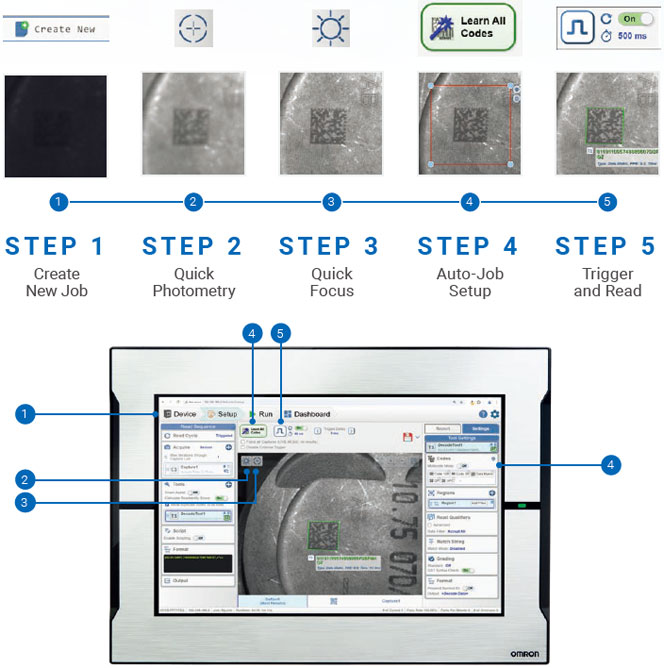

휠의 작업 항목은 작업 대화 상자를 불러옵니다.
휠의 작업 항목은 작업 대화 상자를 불러옵니다.
판독 순서대로 정렬된 도구 - 각 코드를 고유하게 판독할 수 있도록 ROI(관심 영역) - 라인에서 실행되는 부품의 예상 위치 불확실성을 처리합니다.

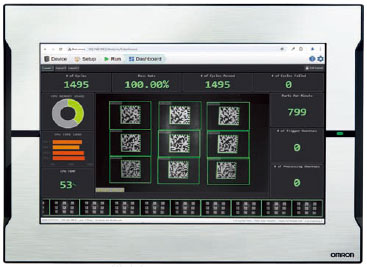

레이아웃 편집 기능을 사용하면 5개의 기본 섹션 또는 대시보드 보기에 위젯을 추가하고 정렬가능합니다. 또한.
VHV5는 이더넷/IP 및 PROFINET 모두에 사용되는 하나의 간단한 입력 및 출력 어셈블리 세트를 갖추고 있으며, 트리거링 및.
적색 조명 유형
| 모양 | 화소 수 | 시야 | X-Mode | 형식 |
|---|---|---|---|---|
 | 230만 화소 | 광시야각 | 있음 | VHV5-F000W023M-SRX *1 |
| 230만 화소 | 중간 시야 | 있음 | VHV5-F000M023M-SRX | |
| 230만 화소 | 좁은 시야 | 있음 | VHV5-F000N023M-SRX | |
| 230만 화소 | 초심도·장거리 | 있음 | VHV5-F000L023M-SRX | |
| 500만 화소 | 광시야각 | 있음 | VHV5-F000W050M-SRX *1 | |
| 500만 화소 | 중간 시야 | 있음 | VHV5-F000M050M-SRX | |
| 500만 화소 | 좁은 시야 | 있음 | VHV5-F000N050M-SRX | |
| 500만 화소 | 초심도·장거리 | 있음 | VHV5-F000L050M-SRX |
백색 조명 유형
| 모양 | 화소 수 | 시야 | X-Mode | 형식 |
|---|---|---|---|---|
 | 230만 화소 | 광시야각 | 있음 | VHV5-F000W023M-SWX *1 |
| 230만 화소 | 중간 시야 | 있음 | VHV5-F000M023M-SWX | |
| 230만 화소 | 좁은 시야 | 있음 | VHV5-F000N023M-SWX | |
| 230만 화소 | 초심도·장거리 | 있음 | VHV5-F000L023M-SWX | |
| 500만 화소 | 광시야각 | 있음 | VHV5-F000W050M-SWX *1 | |
| 500만 화소 | 중간 시야 | 있음 | VHV5-F000M050M-SWX | |
| 500만 화소 | 좁은 시야 | 있음 | VHV5-F000N050M-SWX | |
| 500만 화소 | 초심도·장거리 | 있음 | VHV5-F000L050M-SWX |
2. 설치용 액세서리
| 모양 | 설치 예시 | 타입 | 형식 |
|---|---|---|---|

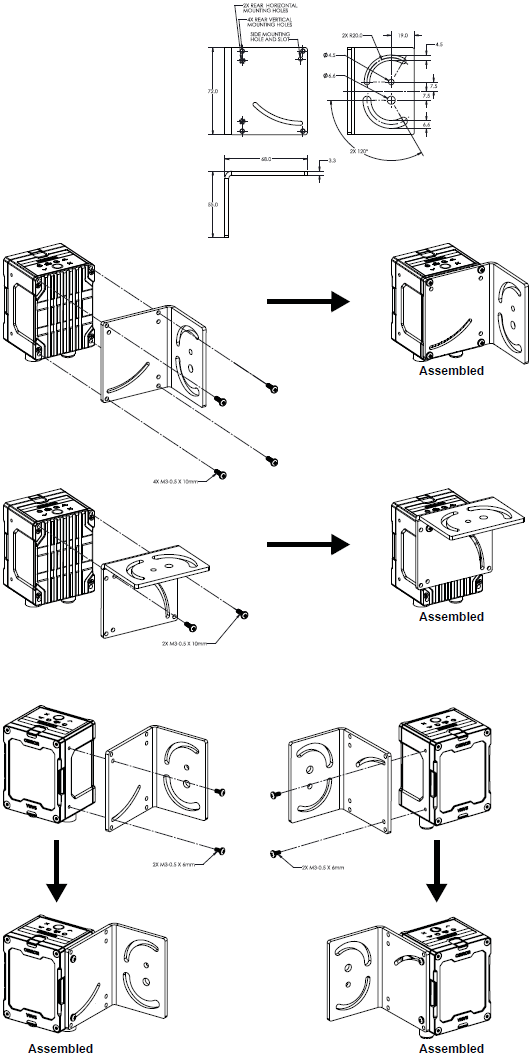

 |  | 카메라 마운트(회전 각도 조정용) | VHV5-AM0 |

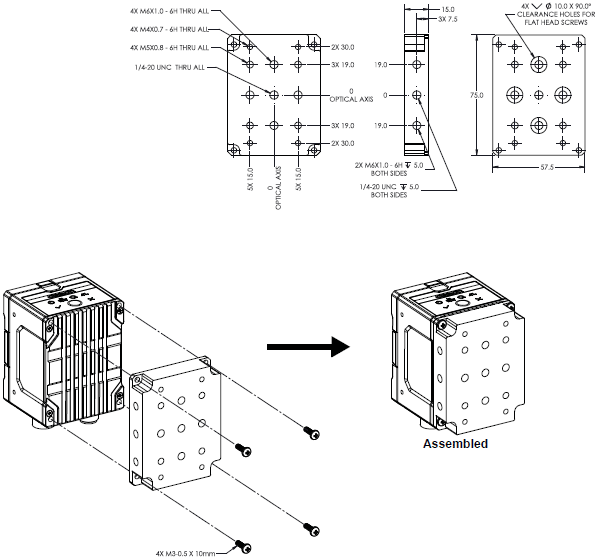

 |  | 카메라 마운트 (다양한 나사 규격 지원, 방열판 기능 포함) | VHV5-AM1 |

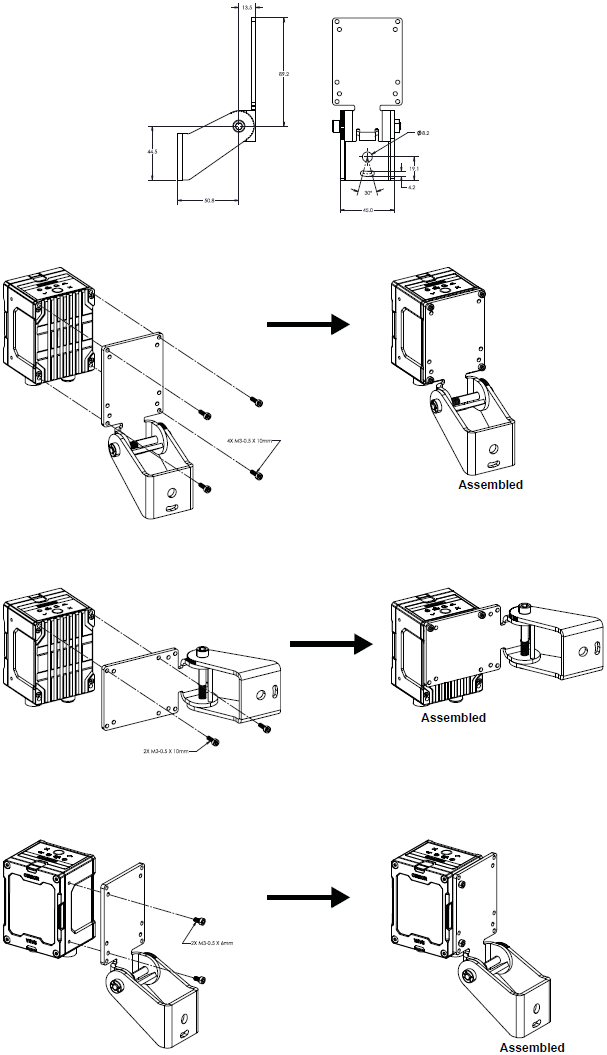

 |  | 카메라 마운트 (APG 규격 지원, 상하·좌우 각도 조절용) | VHV5-AM2 |

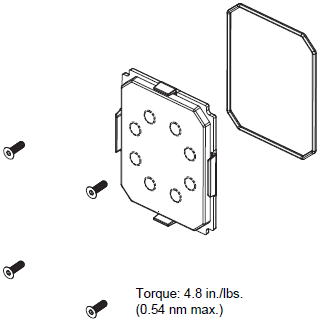

3. 전면 유리 액세서리
| 모양 | 타입 | 형식 |
|---|---|---|

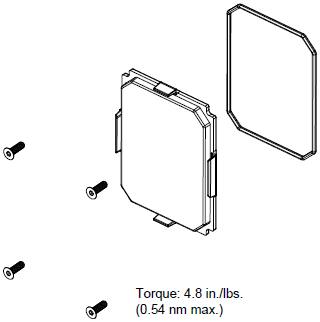

 | 교체용 전면 커버(중시야용) | VHV5-AF0 |
 | 교체용 전면 커버 (좁은 시야·초심도·장거리용) | VHV5-AF1 |
 | 확산판(실 타입) | VHV5-AF2 |
 | 편광판(스티커 타입) | VHV5-AF3 |
 | 부분 편광판(스티커 타입) | VHV5-AF4 |

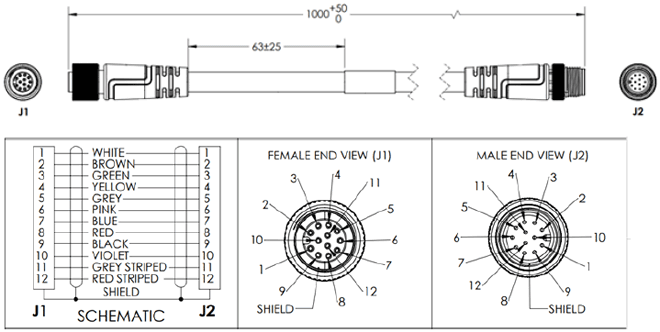

4. 케이블
| 모양 | 타입 | 길이/사양 | 형식 |
|---|---|---|---|

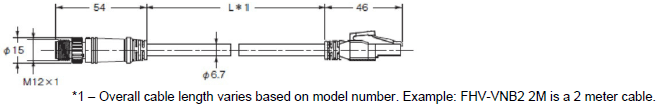

 | 이더넷 케이블* (X 코드, RJ45, 내굴곡형) | 2m | FHV-VNB2 2M |
| 3m | FHV-VNB2 3M | ||
| 5m | FHV-VNB2 5M | ||
| 10m | FHV-VNB2 10M | ||
| 20m | FHV-VNB2 20M | ||

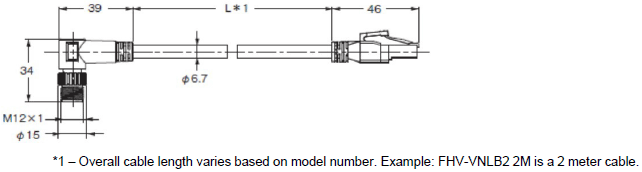

 | 이더넷 케이블 (X 코드, RJ45, 내굴곡형, 직각형) | 2m | FHV-VNLB2 2M |
| 3m | FHV-VNLB2 3M | ||
| 5m | FHV-VNLB2 5M | ||
| 10m | FHV-VNLB2 10M | ||
| 20m | FHV-VNLB2 20M | ||

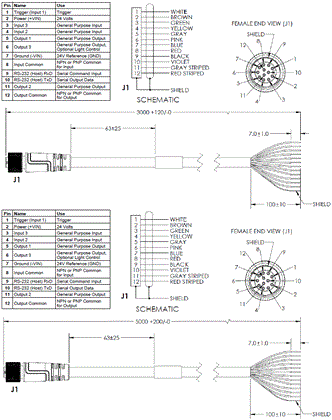

 | ·I/O(플라잉 리드) 케이블(내굴곡형) ·스트레이트 커넥터 | 3m | V430-W8-3M |
| 5m | V430-W8-5M | ||
| 10m | V430-W8-10M | ||

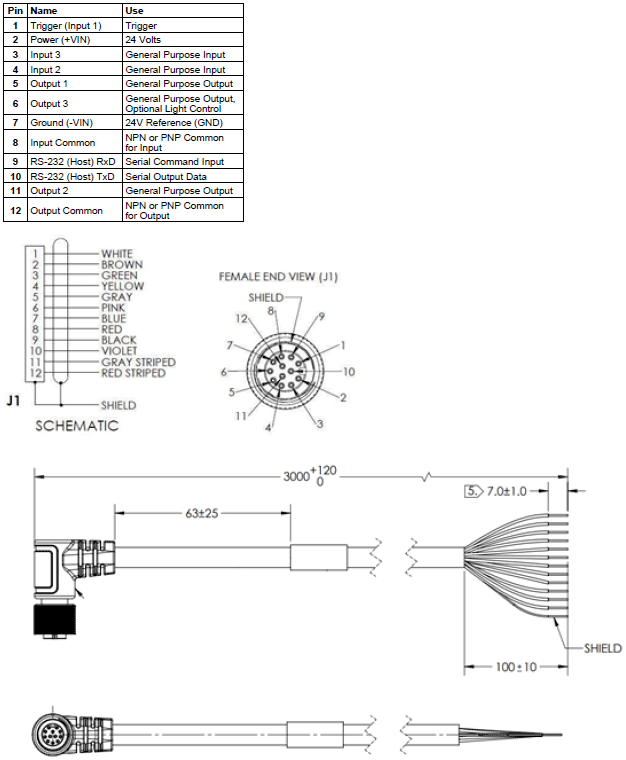

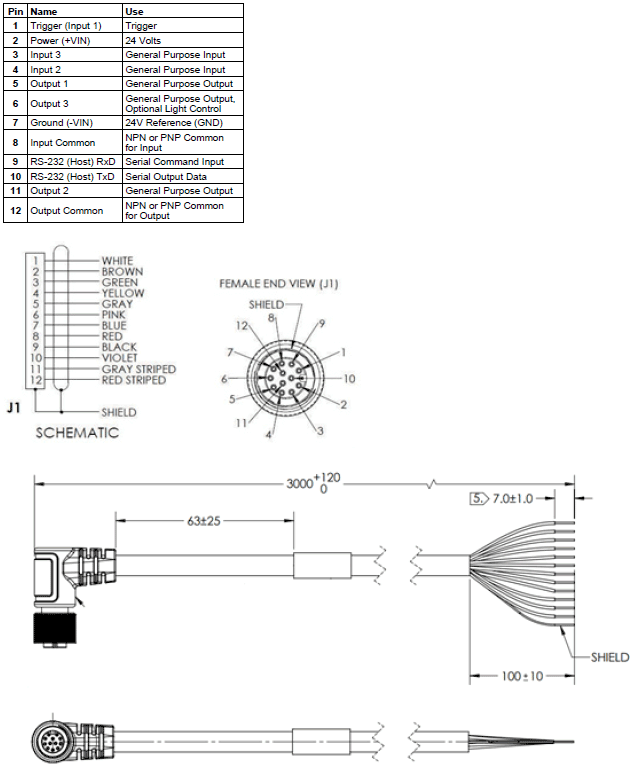

 | ·I/O(플라잉 리드) 케이블(내굴곡형) ·아래쪽을 향한 라이트 앵글 커넥터 | 3m | V430-W8LD-3M |
 | ·I/O(플라잉 리드) 케이블(내굴곡형) ·상향형 라이트 앵글 커넥터 | 3m | V430-W8LU-3M |

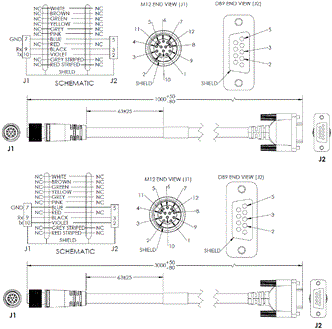

 | RS-232C케이블스트레이트커넥터 타입 | 1m | V430-WR-1M |
| 3m | V430-WR-3M | ||

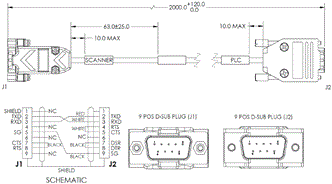

 | 오므론 프로그래머블 컨트롤러(CS/CJ/NJ) 연결용 RS-232C 케이블 | 2m | V430-WPLC-2M |

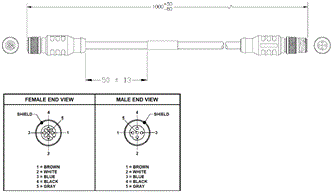

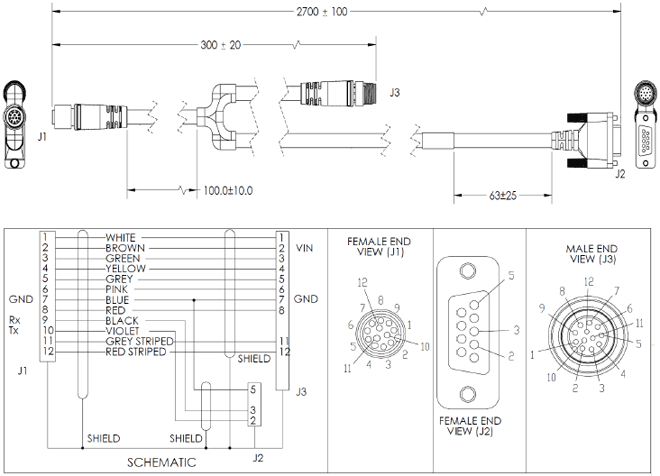

 | ·RS-232C-I/O(M12) 2가닥 케이블(내굴곡형) ·스트레이트 커넥터 | 2.7m | V430-WQR-3M |
 | ·키보드 웨지-I/O(M12) 2분기 케이블(내굴곡) ·스트레이트 커넥터 | 3m | V430-WQK-3M |
5. 전원
| 모양 | 타입 | 형식 |
|---|---|---|

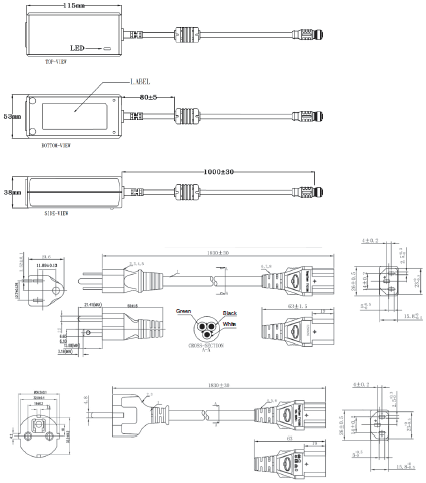

 | 전원 AC 100-240V, DC +24V, M12 12핀 소켓 (Type B/E 호환 케이블 포함) | 97-000012-01 |

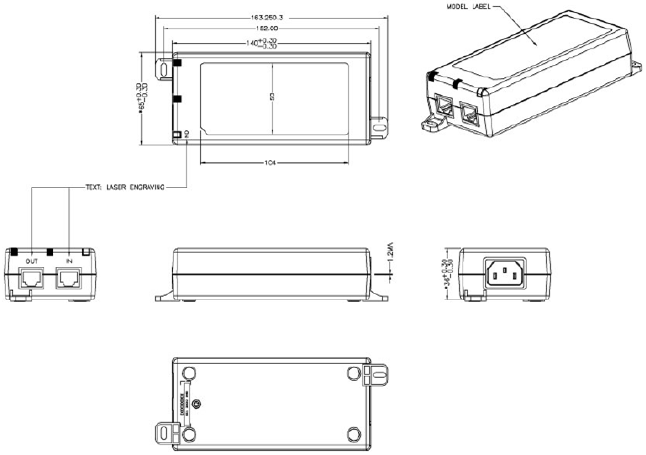

 | 싱글 포트 PoE 인젝터, 30W, IEEE 802.3at 준수, RJ45 커넥터×2, AC 90~264V* (독립형 PC에서 사용 권장) *전원 케이블은 포함되어 있지 않습니다. 별도로 C13 전원 케이블을 준비해 주십시오. | 98-9000311-01 |
*1. 조만간 출시될 예정입니다.
주1. 케이블 및 설치용 부속품은 포함되어 있지 않습니다.
주2. I/O 케이블 및 인터페이스 장치는 MicroHAWK V430-F 시리즈 및 V440-F 시리즈와 동일한 제품을 사용할 수 있습니다.
주3. X-Mode는 인쇄 품질이 낮은 코드나 DPM 등에도 적용할 수 있습니다.
| 항목 | VHV5-F□□□□023M-□□□ | VHV5-F□□□□050M-□□□ | |
|---|---|---|---|
| 이미지 센서 | 해상도 | 230만 화소 - 1,920(가로) × 1,200(세로) | 500만 화소 - 2,472(가로) × 2,048(세로) |
| 픽셀 크기 | 3µm | 2.74µm | |
| 컬러/흑백 | 흑백 CMOS | ||
| 셔터 | 글로벌 셔터 | ||
| 프레임 속도 | 80FPS | 40FPS | |
| 노광 시간 | 16μs~300,000μs | 50μs~300,000μs (스트로브 지속 시간이 있는 경우, 16μs~300,000μs) | |
| 렌즈 선정 | 초점 거리: 중시야 = 8.5mm, 협시야 = 12.5mm, 초심도·장거리 = 20mm | ||
| 초점 | 자동 초점 | ||
| 상징 체계*1 | 1D 기호 체계 | Code 39, Code 128, BC412, Interleaved 2 of 5, UPC/EAN, Codabar, Code 93, Pharmacode, PLANET, POSTNET, Japanese Post, Australian Post, Royal Mail, Intelligent Mail, KIX | |
| 2D 기호 체계 | Data Matrix(ECC 0-200), QR Code, Micro QR Code, Aztec Code, DotCode | ||
| 스택형 기호 체계 | PDF417, MicroPDF417, GS1 Databar(합성형 및 스택형) | ||

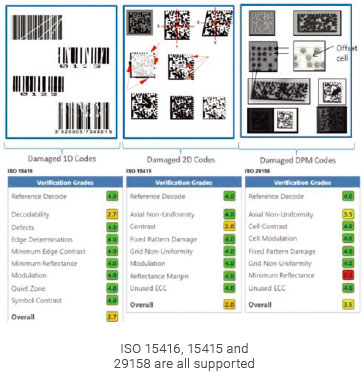

| ISO 코드 평가 | 데이터 매트릭스, QR 코드, 1D 기호 체계 | ISO 15416, ISO 15415 및 ISO 29158:2020의 | |
| 읽기 성능*2 | 읽기 자릿수 | 최대 제한 없음(바 폭과 판독 거리에 따라 다릅니다) | |
| Targeting Optics | 평행한 두 개의 녹색 LED 스포트라이트 | ||
| 조명 | 8개의 고출력 LED: 백색(6,500K) 또는 적색(파장: 625nm) | ||
| 판독 거리/시야 상세 정보 | 렌즈 및 이미지 센서 유형에 따른 자세한 내용은 카탈로그의 ‘거리/시야/최소 분해능 한눈에 보기’를 참조해 주십시오. | ||
| 피치 각도(α)*3 | ±30° | ||
| 스큐 각도(β)*3 | ±30° | ||
| 틸트 각도(γ)*3 | ±180° | ||
| 트리거 | 외부 트리거(에지, 레벨), 통신 트리거(이더넷, RS-232C), PLC | ||
| 디지털 I/O 사양 | 입력 신호 | 3개의 설정 가능한 입력: IN1(기본값은 트리거), IN2, IN3, 양방향, 광절연, 4.5~28V 정격(10mA, 28V 시) | |
| 출력 신호 | 3개의 설정 가능한 출력: OUT1, OUT2, OUT3(스트로브는 옵션), 양방향, 광절연, 3~28V 정격 (I CE <100mA, DC24V 시, 사용자 설정 전류 제한) | ||
| 외부 스트로브 | 24V, GND, 스트로브+(> 1.5kΩ, 사용자 장착), 스트로브-(> 1.5kΩ, 사용자 장착), 아날로그 강도 제어(0~10V), (스트로브 트리거는 NPN 또는 PNP로 동작 가능) | ||
| 통신 사양 | 접속 | RS-232C, Ethernet TCP/IP, EtherNet/IP™, PROFINET | |
| Ethernet사양 | 1000BASE-T | ||
| 이미지 로깅 | 이미지 로깅 유형 | RAM에 저장 | |
| 표시LED | 멤브레인 표시기 | PWR(녹색), LINK(주황색), MODE/STATUS(주황색), TRIGGER(주황색), PASS(녹색), FAIL(적색) | |
| 360도 표시기 | PASS(녹색), FAIL(적색) | ||
| 공급 전압 | Power over Ethernet(IEEE 802.3at)/DC24V±10% | ||
| 소비전류 | PoE 사용 시: DC 50~57V@0.6A (최대); 외부 DC 24V 전원 사용 시시:DC24V@2.1A (최대);외부조명 포트커넥터:DC24V@1.5A (최대) (내부 전류 제한) | ||
| 내환경성 | 주위온도 범위 | 작동 시: 0~45℃, 보관 시: -25~+65℃(결빙 및 결로 없음) | |
| 주위습도 범위 | 동작 시·보관 시:25%~85% | ||
| 주변 환경 | 부식성 가스 없을 것 | ||
| 내진동(내구) | 10~150Hz, 진폭: 0.35mm, X, Y, Z 각 방향(스캔 시간 8분 × 스캔 횟수 10회) | ||
| 내충격(내구) | 충격력: 150m/s², 시험 방향: 6방향, 각 3회(상하, 전후, 좌우) | ||
| 보호등급 | IEC 60529 IP69K | ||
| 중량 | 본체의 | 약372g | |
| 포장 중량 | 약505g | ||

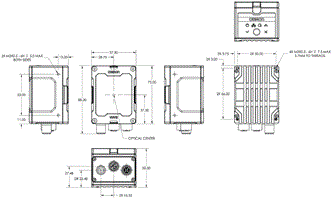

| 외형치수 | 본체치수 | 57.5mm(폭) × 50.5mm(깊이) × 75mm(높이)(커넥터 부분을 포함할 경우 89mm(높이)) | |
| 포장 치수 | 170mm(W)×117mm(D)×86mm(H) | ||
| 액세서리 | 사용 설명서(제품 명세서), CE 적합성 증명서 | ||
| 안전 규격 | IEC/EN 62368-1, 제2판 및 제3판 UL 60950-1, 제2판, 2019-05-09(정보 기술 기기 - 안전성 - 제1부: 일반 요구사항) CAN/CSA C22.2 No. 60950-1-07, 제2판, 2014-10(정보 기술 기기 - 안전 - 제1부: 일반 요구사항)*4 | ||
| 재질 | 케이스 | 알루미늄, 양극 산화 처리(검정색) | |
| 읽기 창 | 아크릴 | ||
| 소프트웨어 | WebLink | ||
*1. 당사의 평가 기준에 따른 판독 가능 코드입니다. 사용 시에는 사용 조건에 따라 매번 평가해 주시기 바랍니다.
*2. 판독 성능은 별도로 지정되지 않은 경우, 시야의 중앙, R=∞(평면)에서 규정합니다.
*3.
*4. FCC＝미국 UL＝미국 CE＝EU UKCA＝영국(잉글랜드/웨일스/스코틀랜드) RCM＝호주/뉴질랜드 KC＝한국
