컴팩트한 전원 공급 장치
Omron은 새롭고 흥미로운 소형 전원 공급 장치 제품군을 개발했습니다.
400V, 3상 표준 타입.480W/960W 기능 PFC의 리뉴얼로 기존 제품보다 낮은 입력 전류와 높은 효율(93% 타입)을 제공합니다
Omron은 새롭고 흥미로운 소형 전원 공급 장치 제품군을 개발했습니다.
Omron은 새롭고 흥미로운 소형 전원 공급 장치 제품군을 개발했습니다.
Omron은 S8VK의 품질이 고객의 높은 기대치를 뛰어넘을 것이라고 확신합니다.

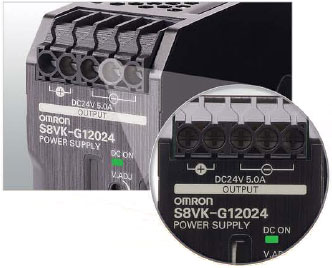

S8VK 시리즈는 기계 설계 시 더 큰 유연성을 제공할 뿐만 아니라 배선 요구 사항을 최소화하고 향상된 DIN 레일 마운팅 클립으로 한 손으로 설치할 수 있습니다.
S8VK는 S8VK 경감 곡선 범위 내에 설치되는 모든 곳에서 서비스 수명 기간 동안 동일한 안정적인 성능을 제공합니다.

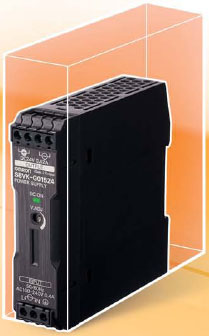

Omron은 기계 설계자에게 크기가 중요하다는 것을 잘 알고 있기 때문에 열 시뮬레이션을 사용하여 개발한 기술을 S8VK 설계에 적용했습니다.
← 좌우로 스크롤하면 전체 종류를 확인할 수 있습니다 →
본체
| 용량 | 정격 입력 전압 | 정격 출력 전압 | 정격 출력 전류 | 최대 피크 전류 | 형식 |
|---|---|---|---|---|---|
| 120W | 3상, 2상 AC 380~480V DC 450~600V | 24V | 5A | 6A | S8VK-T12024 |
| 240W | 24V | 10A | 12A | S8VK-T24024 | |
| 480W | 24V | 20A | 24A | S8VK-T48024 | |
| 960W | 3상, 2상 AC 380~480V | 24V | 40A | 48A | S8VK-T96024 |
정지 플레이트(엔드 플레이트)
| 형식 |
|---|
| PFP-M |
설치 부속품
| 모델명 | 형식 | 사용량 |
|---|---|---|
| 전면 장착 브라켓(120, 240, 480W용) | S82Y-VK10F | 1 |
| 전면 장착 브라켓(480, 960W용) | S82Y-VK90F | 1 |
| 측면 장착 브라켓(120W용) | S82Y-VK10S | 1 |
| 측면 장착 브라켓(240W용) | S82Y-VK20S | 1 |
참고: 동봉된 나사를 사용해 주십시오. 나사 조임 토크(권장): 0.5~0.6N·m
| 용량 | 120W | 240W | ||
|---|---|---|---|---|
| 출력 전압 | 24V | 24V | ||
| 효율 *1 | 3상 AC 400V 입력 시 | 89% typ. | 89% typ. | |
| 입력 조건 | 입력 전압 허용 범위 *2 | 3상 AC380~480V(허용 범위 AC320~576V), 2상 AC380~480V(허용 범위 AC340~576V), DC 450~600V(허용 범위 DC 450~810V) | ||
| 주파수 *2 | 50/60Hz(47 ~63Hz) | |||
| 입력전류 *1 | 3상 AC 400V 입력 시 | 0.40A typ. | 0.74A typ. | |
| 역률 *6 | 3상 AC 400V 입력 시 | ─ | ||
| 누설 전류 *3 | 3상 AC 400V 입력 시 | 3.5mA max./0.70mA typ. | 3.5mA max./0.80mA typ. | |
| 돌입 전류(25℃, 콜드 스타트) *4 | 3상 AC 400V 입력 시 | 28A typ. | 29A typ. | |
| 출력 특성 | 정격 출력 전류 | 5A | 10A | |
| 피크 전류 | 6A | 12A | ||
| 사용 가능한 전압 범위 *5 | DC 24~29.5V(V. ADJ에서)(보증) | |||
| 리플 노이즈 전압 *6 | 3상 AC 400V 입력 시 | 40mV p-p 이하, 주파수 대역 20MHz 측정 시 | 50mV p-p 이하, 주파수 대역 20MHz 측정 시 | |
| 정적 입력 변동 *7 | 0.5%이하 | |||
| 정적 부하 변동 *8 | 1.5%이하 | |||
| 온도 변동 | 3상 AC 400V 입력 시 | 0.05%/℃이하 | ||
| 시작 시간 *9 | 3상 AC 400V 입력 시 | 600ms typ. | 600ms typ. | |
| 출력 유지 시간 *9 | 3상 AC 400V 입력 시 | 35ms typ. | 25ms typ. | |
| 부속 기능 | 과전류 보호 | 있음, 자동 복귀, 간헐적 동작, 카탈로그의 「●과전류 보호」를 참조하십시오. | ||
| 과전압 보호 | 있음, 정격 출력 전압의 130% 이상, 차단(전원 복구), 카탈로그의 ‘●과전압 보호’를 참조하십시오. | |||
| 직렬 운전 | 가능(최대 2대까지, 외장 다이오드 필요) | |||
| 병렬 운전 | 가능(최대 2대까지), “사용 전”의 “●병렬 운전”을 참조하십시오. | |||
| 출력표시등 | 있음(LED, 색상: 녹색), 정격 전압의 80~90% 이상에서 점등 | |||
| 절연 내압 | 내전압 | AC 3.0 kV 1분(입력 단자 일괄)과 (출력 단자 일괄) 간, 컷오프 전류 20mA | ||
| AC 2.5 kV 1분(입력 단자 일괄)과 (PE 단자 기호) 간, 차단 전류 20mA | ||||
| AC 1.0 kV 1분(출력 단자 일괄)과 (PE 단자 기호) 간, 차단 전류 30mA | ||||
| 절연저항 | 100MΩ 이상, DC 500V(출력 단자 일괄)과 (입력 단자 일괄·PE 단자 기호) 간 | |||
| 환경 | 사용 주위온도 *10 | -40~+70℃(온도에 따른 정격 저하 있음)(결로 및 결빙이 발생하지 않아야 함) | ||
| 보관온도 | -40~+85℃(단, 결로 및 결빙이 발생하지 않아야 함) | |||
| 사용 주위습도 | 0~95%RH(보관 습도 0~95%RH) | |||
| 내진동 *11 | 10~55Hz, 반폭 0.375mm, 3방향 각 2시간 동안 이상이 없어야 함 | |||
| 내충격 *11 | 150 m/s² 6방향 각 3회 측정 시 이상이 없어야 함 | |||
| 신뢰성 | MTBF *12 | 13.5만 시간 이상 | ||
| 기대 수명 *13 | 10년이상 | |||
| 구조 | 중량 | 650g이하 | 850g이하 | |
| 냉각 팬 | 없음 | |||
| 보호구조 | IP20, EN/IEC 60529에 따라 | |||
| 규격 지원 | 고조파 억제 | EN 61000-3-2 준수(3상, 2상) | ||
| EMI | 노이즈 단자 전압 | EN 61204-3 Class B, EN 55011 Class B 준수 (3상, 2상) | ||
| 방사 방해 전계 강도 | ||||
| EMS | EN 61204-3 high severity levels | |||
| 안전 규격 | UL 508(인증) UL 61010-2-201(인증) OVCⅢ/OVCⅡ Pol2 *15 CSA C22.2 No.61010-2-201(cUL) OVCⅢ/ OVCⅡ Pol2 *15 EN/IEC 61010-2-201 OVCⅢ/OVCⅡ Pol2 *15 EN/IEC 62477-1 OVCⅢ Pol2 *14 RCM(EN61000-6-4) SELV(EN/IEC 61558-2-16) 준수 PELV(EN/IEC 60204-1) 준수 EN/IEC 61558-2-16 준수 *14 BIS(IS 13252(Part1)) *17 | |||
| 선박 규격 | LR규격 *16 | |||
| SEMI규격 | SEMI F47-0706(3상 AC 380~480V 입력 시) | |||
| 3상/2상 | TN-S | TN-C | TT | IT |
|---|---|---|---|---|
| Y형 배선 | OVCIII | OVCIII | OVCIII | OVCII |
| Δ 배선 | - | OVCII | OVCII | OVCII |
| 용량 | 480W | 960W | ||
|---|---|---|---|---|
| 출력 전압 | 24V | 24V | ||
| 효율 *1 | 3상 AC 400V 입력 시 | 93% typ. | 93% typ. | |
| 입력 조건 | 입력 전압 허용 범위 *2 | 3상 AC380~480V(허용 범위 AC320~576V), 2상 AC380~480V(허용 범위 AC340~576V), DC 450~600V(허용 범위 DC 450~810V) | 3상 AC380~480V(허용 범위 AC320~576V) 2상 AC380~480V(허용 범위 AC340~576V) | |
| 주파수 *2 | 50/60Hz(47~63Hz) | |||
| 입력전류 *1 | 3상 AC 400V 입력 시 | 0.80A typ. | 1.6A typ. | |
| 역률 *6 | 3상 AC 400V 입력 시 | 0.9이상 | ||
| 누설 전류 *3 | 3상 AC 400V 입력 시 | 3.5mA max./1.0mA typ. | 3.5mA max./1.2mA typ. | |
| 돌입 전류(25℃, 콜드 스타트) *4 | 3상 AC 400V 입력 시 | 4A typ. | 6A typ. | |
| 출력 특성 | 정격 출력 전류 | 20A | 40A | |
| 피크 전류 | 24A | 48A | ||
| 사용 가능한 전압 범위 *5 | DC24~29.5V(V. ADJ에서) | |||
| 리플 노이즈 전압 *6 | 3상 AC 400V 입력 시 | 30mV p-p 이하, 주파수 대역 20MHz 측정 시 | 60mV p-p 이하, 주파수 대역 20MHz 측정 시 | |
| 정적 입력 변동 *7 | 0.5%이하 | |||
| 정적 부하 변동 *8 | 1.5%이하 | |||
| 온도 변동 | 3상 AC 400V 입력 시 | 0.05%/℃이하 | ||
| 시작 시간 *9 | 3상 AC 400V 입력 시 | 500ms typ. | 500ms typ. | |
| 출력 유지 시간 *9 | 3상 AC 400V 입력 시 | 40ms typ. | 35ms typ. | |
| 부속 기능 | 과전류 보호 | 있음, 자동 복귀, 간헐적 동작, 카탈로그의 「●과전류 보호」를 참조하십시오. | ||
| 과전압 보호 | 있음, 정격 출력 전압의 130% 이상, 차단(전원 차단 및 복구), 카탈로그의 「●과전압 보호」를 참조하십시오. | |||
| 직렬 운전 | 가능(최대 2대까지, 외장 다이오드 필요) | |||
| 병렬 운전 | 가능(최대 2대까지), “사용 전”의 “●병렬 운전”을 참조해 주십시오. 960W의 경우 병렬 운전용 스위치를 “PARALLEL” 쪽(정격 출력 전류를 80%로 제한)으로 설정하여 사용해 주십시오. | |||
| 출력표시등 | 있음(LED, 색상: 녹색), 정격 전압의 80~90% 이상에서 점등 | |||
| 절연 내압 | 내전압 | AC 3.0 kV 1분(입력 단자 일괄)과 (출력 단자 일괄) 간, 컷오프 전류 20mA | ||
| AC 2.5 kV 1분(입력 단자 일괄)과 (PE 단자 기호) 간, 차단 전류 20mA | ||||
| AC 1.0 kV 1분(출력 단자 일괄)과 (PE 단자 기호) 간, 차단 전류 30mA | ||||
| 절연저항 | 100MΩ 이상, DC 500V(출력 단자 일괄)과 (입력 단자 일괄·PE 단자 기호) 간 | |||
| 환경 | 사용 주위온도 *10 | -40~+70℃(온도에 따른 정격 저하 있음)(결로 및 결빙이 발생하지 않아야 함) | ||
| 보관온도 | -40~+85℃(단, 결로 및 결빙이 발생하지 않아야 함) | |||
| 사용 주위습도 | 0~95%RH(보관 습도 0~95%RH) | |||
| 내진동 *11 | 10~55Hz, 반폭 0.375mm, 3방향 각 2시간 동안 이상이 없어야 함 | |||
| 내충격 *11 | 150 m/s² 6방향 각 3회 측정 시 이상이 없어야 함 | |||
| 신뢰성 | MTBF *12 | 13.5만 시간 이상 | ||
| 기대 수명 *13 | 10년이상 | |||
| 구조 | 중량 | 1,400g이하 | 2,000g이하 | |
| 냉각 팬 | 없음 | |||
| 보호구조 | IP20, EN/IEC 60529에 따라 | |||
| 규격 지원 | 고조파 억제 | EN 61000-3-2 준수(3상, 2상) | EN 61000-3-2 준수(3상, 2상)*14 | |
| EMI | 노이즈 단자 전압 | EN 61204-3 Class B, EN 55011 Class B 준수 (3상, 2상) | EN 61204-3 Class B, EN 55011 Class B 준수 (3상: 정격 출력 전류의 100% 이하) (2상: 정격 출력 전류의 45% 이하) EN 61204-3 Class A, EN 55011 Class A 적합 (2상: 정격 출력 전류의 45~100%) | |
| 방사 방해 전계 강도 | ||||
| EMS | EN 61204-3 high severity levels | |||
| 안전 규격(*14) | UL 508(인증), UL 61010-2-201(인증) OVCⅢ/OVCⅡ Pol2 *16 CSA C22.2 No.61010-2-201(cUL) OVCⅢ/ OVCⅡ Pol2 *16 EN/IEC 61010-2-201 OVCⅢ/OVCⅡ Pol2 *16, EN/IEC 62477-1 OVCⅢ Pol2 *15 RCM(EN61000-6-4) SELV(EN/IEC 61558-2-16) 준수, PELV(EN/IEC 60204-1) 준수, EN/IEC 61558-2-16 준수 *15 BIS(IS 13252(Part1)) *18 | |||
| 선박 규격 | LR규격 *17 | |||
| SEMI규격 | SEMI F47-0706(3상 AC 380~480V 입력 시) | |||
| 3상/2상 | TN-S | TN-C | TT | IT |
|---|---|---|---|---|
| Y형 배선 | OVCIII | OVCIII | OVCIII | OVCII |
| Δ 배선 | - | OVCII | OVCII | OVCII |
*1. 정격 출력 전압 및 정격 출력 전류 조건에서의 값입니다.
*2. 인버터에 따라 출력 사양으로 출력 주파수가 50/60Hz로 표시된 제품도 있으나, 제품 내부 온도 상승으로 인해 발연·소손의 우려가 있으므로 인버터의 출력을 제품의 전원으로 사용하지 마십시오. 입력에 UPS를 연결할 경우, 사각파 출력을 하는 제품은 연결하지 마십시오. 제품의 내부 온도 상승으로 인해 발연·소손의 우려가 있습니다.
*3. 전기용품안전법에 따라 정해진 값입니다.
*4. 25℃, 콜드 스타트 시의 값입니다. 자세한 내용은 카탈로그의 ‘● 돌입 전류, 기동 시간, 출력 유지 시간’을 참조하십시오.
*5. V.ADJ 볼륨을 조작하면 전압이 허용 변동 범위 이상으로 상승합니다. 출력 전압을 조절할 경우, 제품의 출력 전압을 확인하고 부하가 손상되지 않도록 주의해 주십시오.
*6. 정격 출력 전압 및 정격 출력 전류의 경우 값입니다. 사용 주변 온도가 25℃인 경우.
*7. 정격 출력 전압 및 정격 출력 전류 조건에서, 입력 전압을 허용 입력 전압 범위 내에서 서서히 변화시켰을 때의 출력 전압 변동 최대값입니다.
*8. 입력 전압이 AC 380~480V인 경우, 출력 전류를 0A~정격 출력 전류의 범위 내에서 서서히 변화시켰을 때의 출력 전압 변동 최대값입니다.
*9. 정격 출력 전압 및 정격 출력 전류, 상온(25℃) 조건에서의 값입니다. 자세한 내용은 카탈로그의 ‘● 돌입 전류, 기동 시간, 출력 유지 시간’을 참조하십시오.
*10. -40~-25℃의 경우, 입력 전압을 투입한 후 정격 출력 전압이 나올 때까지 시간이 걸릴 수 있습니다. 또한 리플 노이즈 값이 허용 범위를 벗어날 수 있습니다. (3상 AC 380~480V 입력 시)
*11. 진동·충격이 가해질 가능성이 있는 경우에는 철제 DIN 레일을 사용해 주십시오.
*12. MTBF는 JEITA RCR-9102에 따라 계산된 값입니다.
*13. ‘사용 전’의 ‘예방 정비를 위한 권장 교체 시기 및 정기적인 교체 권장 사항’을 참조하십시오.
*14. 안전 규격 준수를 위해, 권장 회로 차단기 또는 퓨즈를 통해 제품에 전원을 연결해야 합니다. ‘사용 전’의 ‘● 권장 회로 차단기, 퓨즈’를 참조하십시오.
*15. UL 61010-2-201, EN/IEC 61010-2-201, CSA C22.2 No.61010-2-201의 AC 입력 시 과전압 범주는 아래 표와 같습니다. 입력 배전 시스템에 대해서는 ‘사용 전’의 ‘●배전 방식’을 참조하십시오.
*16. 인증 조건에 대해서는 ‘●규격 대응에 관하여’를 참조해 주십시오.
*17. BIS는 2021년 4월부터 본 제품에 대해 시행되고 있는 인도 표준 규격에 따라, 인도로 제품을 단품으로 수출할 때 이에 대응할 수 있도록 인증을 취득하였습니다.
*14. 2상 입력 시, 다음 조건에서 EN 61000-3-2 적합 960W: 정격 출력 전압 및, 정격 출력 전류의 80% 이하
*15. 안전 규격 준수를 위해, 권장 회로 차단기 또는 퓨즈를 통해 제품에 전원을 연결해야 합니다. “사용 전”의 “● 권장 회로 차단기, 퓨즈”를 참조하십시오.
*16. UL 61010-2-201, EN/IEC 61010-2-201, CSA C22.2 No.61010-2-201의 AC 입력 시 과전압 범주는 아래 표와 같습니다. 입력 배전 시스템에 대해서는 ‘사용 전’의 ‘●배전 방식’을 참조하십시오.
*17. 인증 조건에 대해서는 ‘●규격 대응에 관하여’를 참조해 주십시오.
*18. BIS는 2021년 4월부터 본 제품에 적용되고 있는 인도 표준 규격에 따라, 인도로 제품을 단품으로 수출할 때 이에 대응할 수 있도록 인증을 취득하였습니다.
